Einbauwerkzeug V-COIL notch M 3 x 0.5

• Montage von V-COIL notch Gewindeeinsätzen in ein vorbereitetes Aufnahmegewinde im Rahmen der Gewindereparatur.
• Geeignet, wenn du die Einschraubtiefe über einen mechanischen Tiefenanschlag einstellen willst.
• Nutzbar mit gängigen Bit-Aufnahmen durch Sechskantaufnahme, je nach Arbeitsumgebung per Hand, mit Akkuschrauber oder in stationären Anwendungen.
• Praktisch bei Serienmontage und bei schwer zugänglichen Stellen, wenn ein kompakter Antrieb benötigt wird.

Hinweis Der Gewindeeinsatz wird auf das Werkzeug aufgedreht, eine federnd gelagerte Klinge greift in die Mitnehmerkerbe und hält den Einsatz. Da Kerben an beiden Enden vorhanden sind, musst du die Einbaurichtung nicht ausrichten.

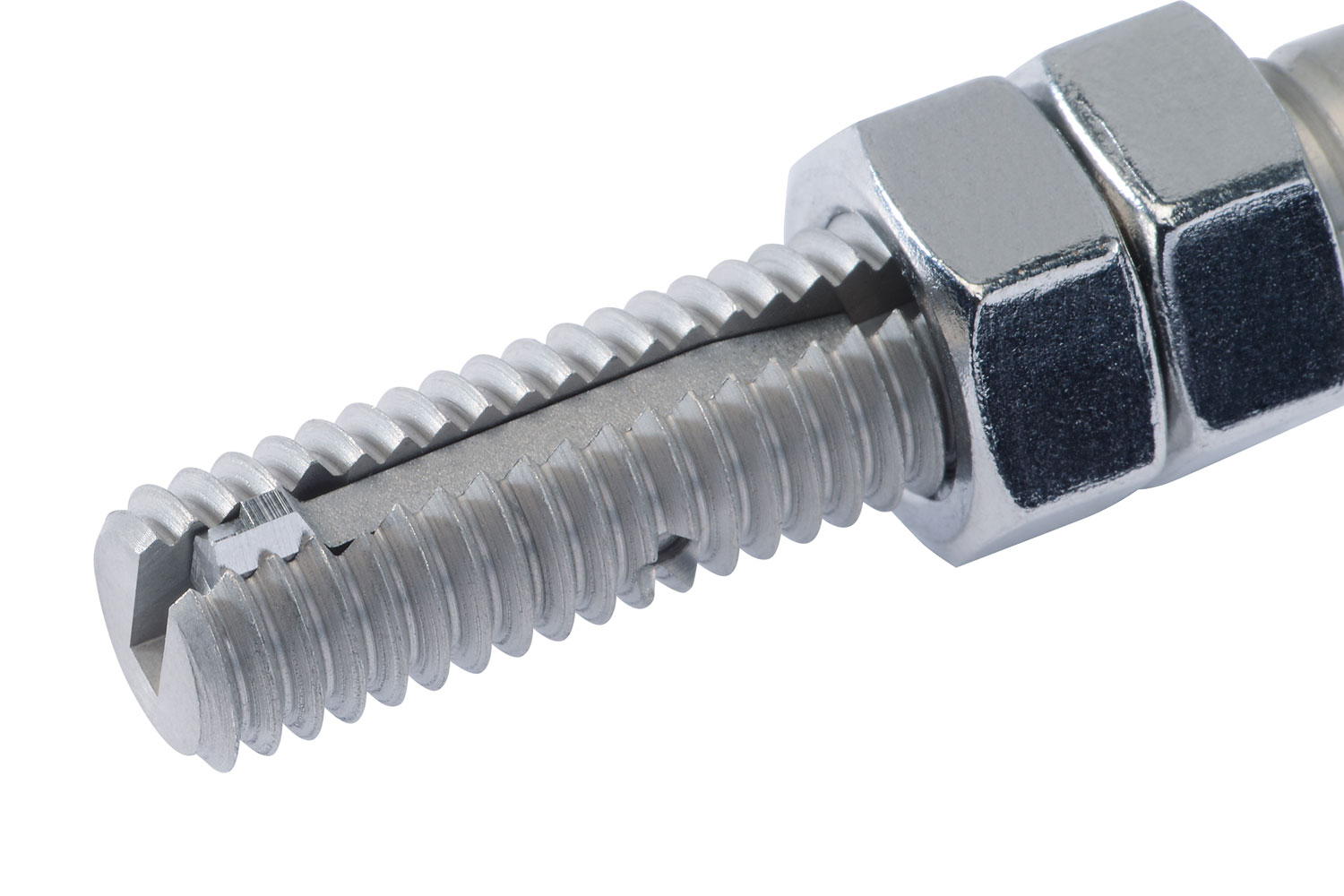

• Federnd gelagerte Klinge hält den Gewindeeinsatz über die Mitnehmerkerbe sicher beim Einschrauben.

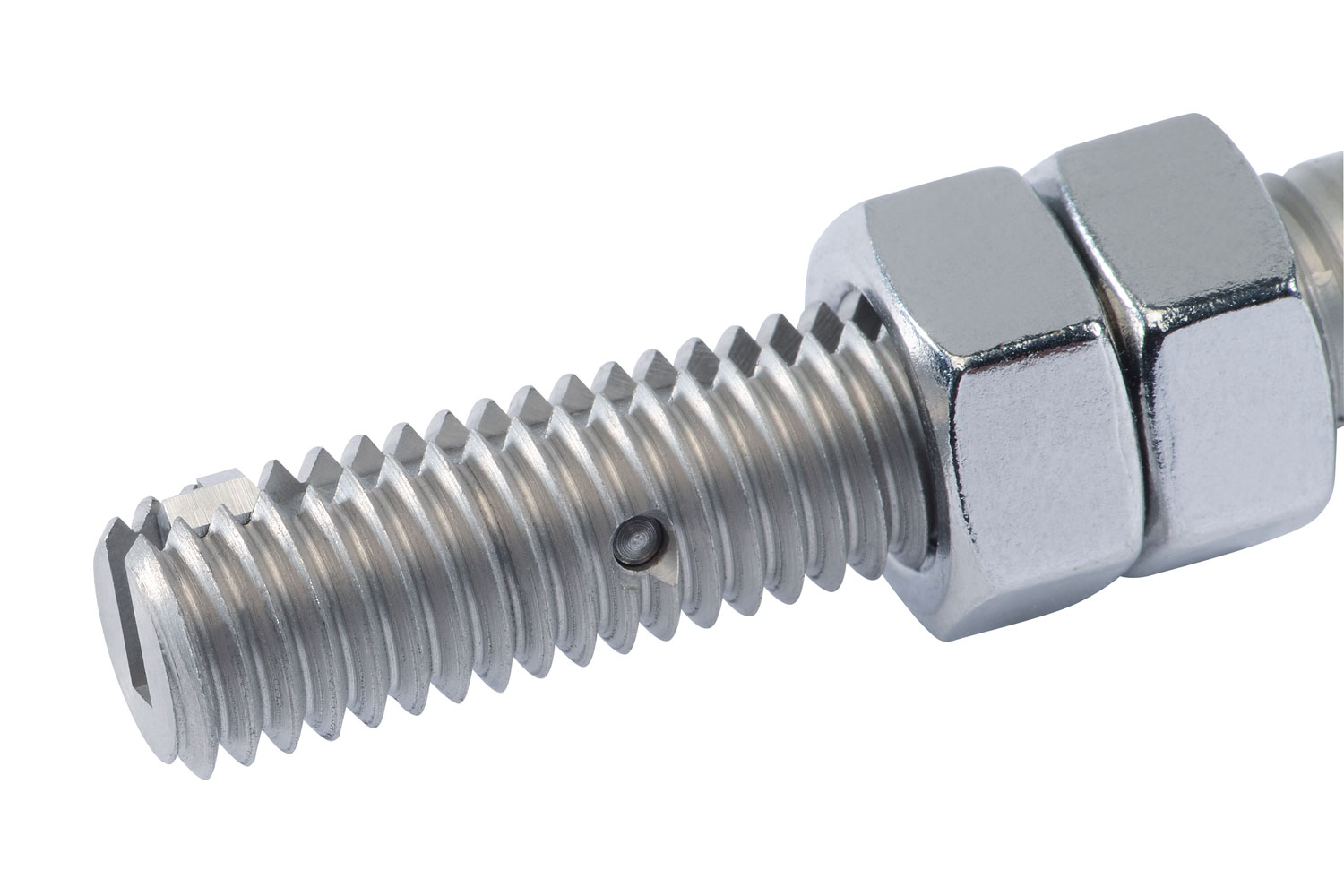

• Tiefenanschlagmutter mit Kontermutter erleichtert das Einstellen einer definierten Einschraubtiefe.
• 1/4 Zoll Sechskantaufnahme für gängige Bit-Aufnahmen und flexible Antriebsoptionen.
• Automatische Freigabe des Gewindeeinsatzes beim Herausdrehen durch Zurückfahren der Klinge.
• Handliches Werkzeugkonzept, sinnvoll auch bei beengten Platzverhältnissen.

• Auf den Einsatztyp V-COIL notch ausgelegt, für andere Gewindeeinsätze je nach System nicht geeignet.
• Für stark automatisierte Hochleistungsprozesse ist je nach Maschine ein spezieller Einbauadapter sinnvoll.

1. Stelle die Tiefenanschlagmutter auf die gewünschte Einschraubtiefe ein und sichere die Einstellung mit der Kontermutter.

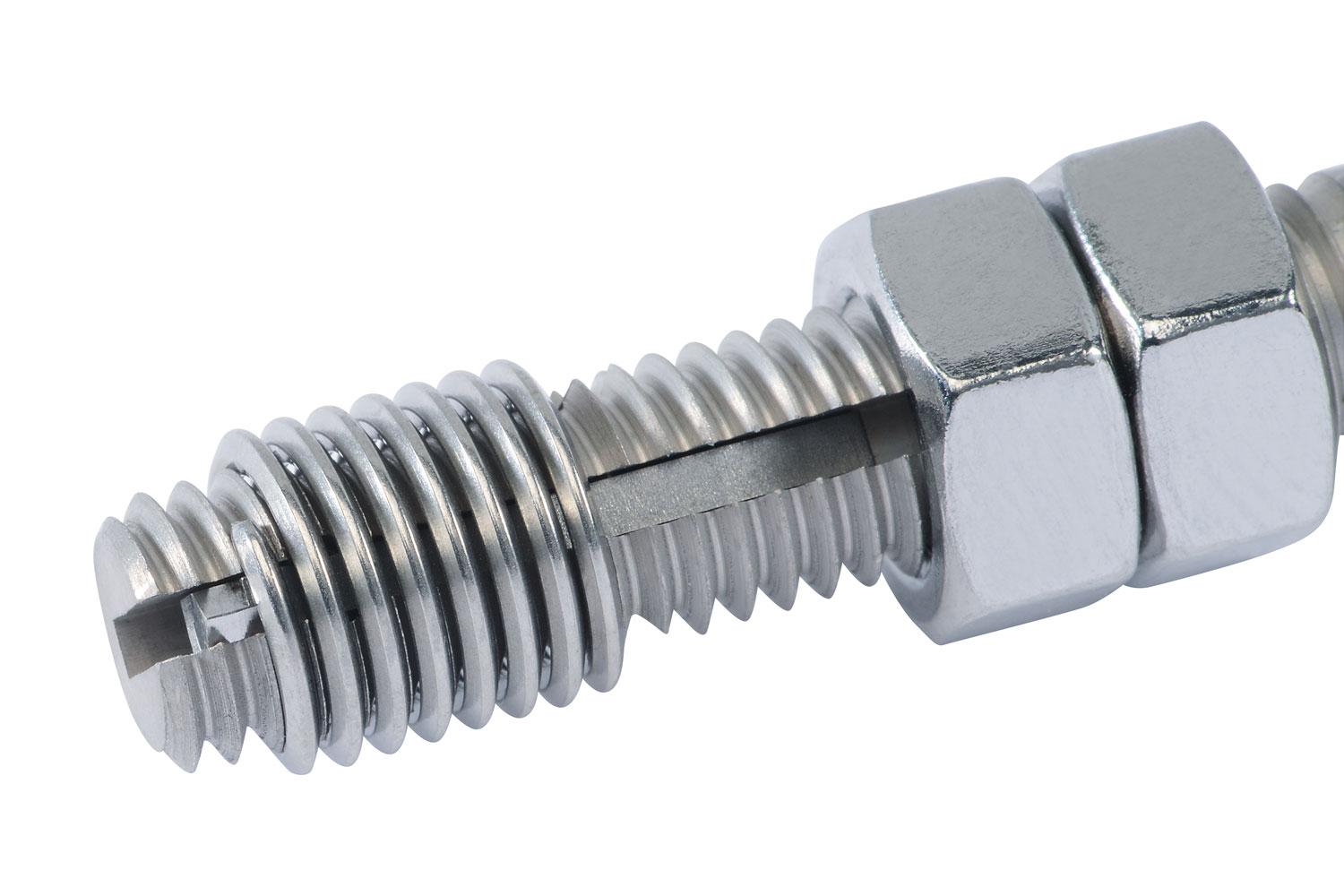

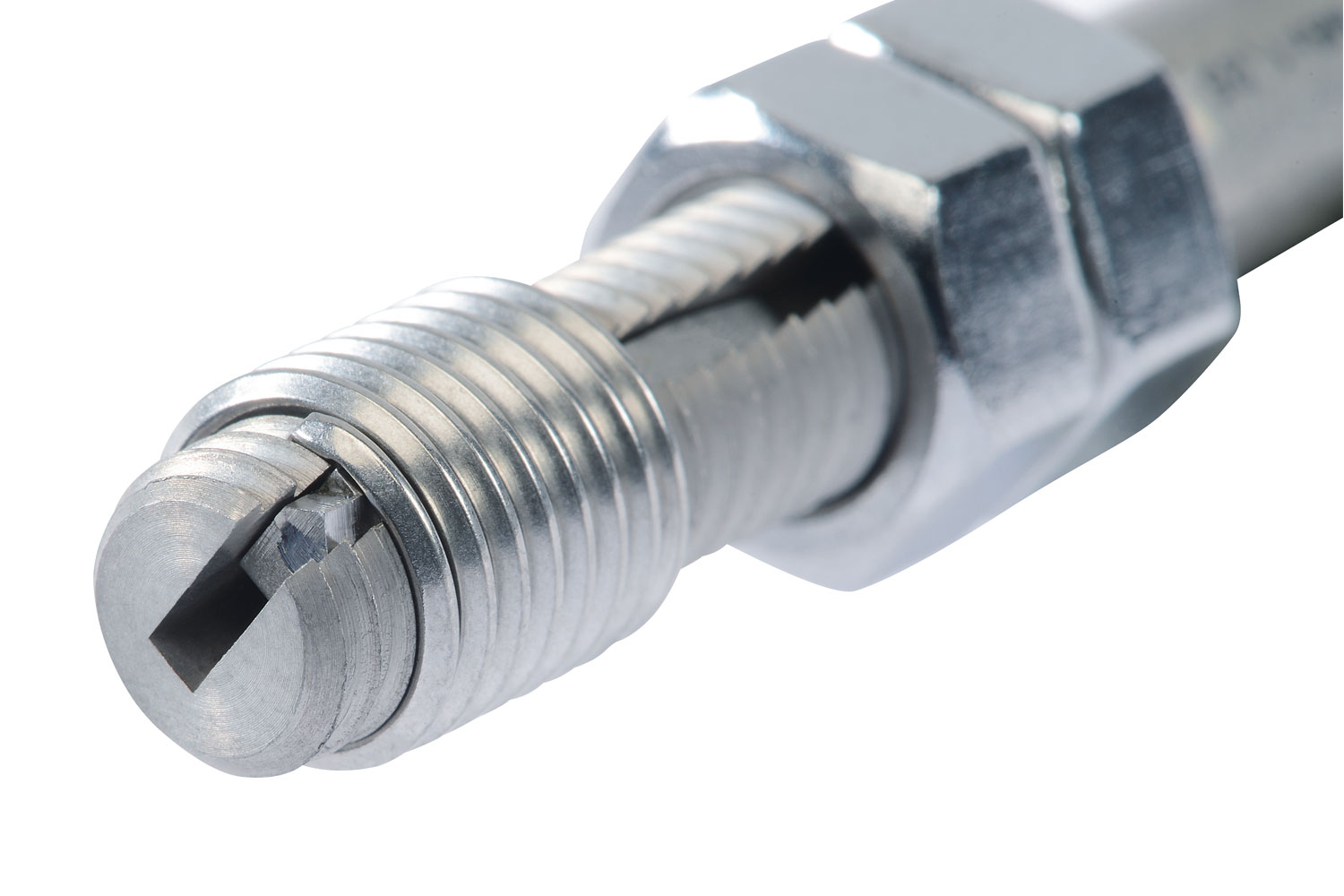

2. Drehe den V-COIL notch Gewindeeinsatz auf das Einbauwerkzeug, bis die Klinge in die Mitnehmerkerbe einrastet.
3. Setze das Werkzeug mit dem aufgedrehten Einsatz am vorbereiteten Aufnahmegewinde an und richte es fluchtend aus.
4. Schraube den Gewindeeinsatz gleichmäßig ein, bis der Tiefenanschlag die eingestellte Tiefe erreicht.
5. Drehe das Einbauwerkzeug kontrolliert wieder heraus, damit der Einsatz im Gewinde verbleibt.
6. Prüfe den Sitz des Gewindeeinsatzes und stelle sicher, dass das Gewinde sauber und frei von losen Partikeln ist.

• 1x Einbauwerkzeug V-COIL notch M 3 x 0.5

• System: V-COIL notch
• Funktion: Federnd gelagerte Klinge greift in Mitnehmerkerbe
• Tiefeneinstellung: Tiefenanschlagmutter mit Kontermutter
• Antrieb: 1/4 Zoll Sechskant, passend zu gängigen Bit-Aufnahmen
• Betrieb: Per Hand, mit Akkuschrauber oder stationär möglich

Wofür wird das Einbauwerkzeug eingesetzt?
Es dient dazu, V-COIL notch Drahtgewindeeinsätze kontrolliert in ein vorbereitetes Aufnahmegewinde einzuschrauben, typischerweise im Rahmen der Gewindereparatur.

Muss ich beim Aufdrehen auf die Einbaurichtung des Gewindeeinsatzes achten?
Nein. Da die Mitnehmerkerben an beiden Enden des V-COIL notch Einsatzes vorhanden sind, ist keine Ausrichtung erforderlich.

Wie wird der Gewindeeinsatz beim Einschrauben gehalten?
Eine federnd gelagerte Klinge greift in die Mitnehmerkerbe des aufgedrehten Einsatzes ein und hält ihn während des Einschraubens sicher.

Wie stelle ich die Einschraubtiefe ein?
Über die Tiefenanschlagmutter. Die eingestellte Position wird mit der Kontermutter am Werkzeug gesichert.

Gibt es eine technische Übersicht zu den V-COIL notch Einbauwerkzeugen?
V-COIL notch Einbauwerkzeuge Inserting Tools als PDF

Welche Antriebe kann ich verwenden?
Durch die 1/4 Zoll Sechskantaufnahme kannst du das Werkzeug mit gängigen Bit-Aufnahmen betreiben, je nach Prozess per Hand, mit Akkuschrauber oder stationär.

Wie wird der Gewindeeinsatz nach dem Einbau freigegeben?
Beim Herausdrehen fährt die federnde Klinge automatisch aus der Kerbe zurück und gibt den Gewindeeinsatz frei.
