GRÜNRING TwinBox Maschinengewindebohrer + Spiralbohrer, DIN 376, HSS-E, M 12 x 1.75
In dieser TwinBox sind Spiralbohrer und Maschinengewindebohrer so zusammengestellt, dass du den Arbeitsgang ohne Umwege aufbauen kannst. Allround-Kennzeichnung für viele Werkstattprozesse bei DIN 376 und HSS-E.
Im Alltag erleichtert dir die Zusammenstellung den Prozess, sofern Spannung, Ausrichtung und Kühlschmierung sauber stimmen. Die Auslegung deckt Durchgangsloch ab, sofern die Ausführung dafür vorgesehen ist.
- Reparatur und Nacharbeit an Gewindebohrungen im Bauteil
- Seriennahe Arbeiten in Fertigung, Montage und Instandhaltung
- Kernlochbohrung vorbereiten und anschließend Innengewinde schneiden
- Geeignet für Durchgangsloch, abhängig von der Werkzeuggeometrie
- Werkstattprozesse in Maschinenbau, Metallbau und Anlagenbau
Hinweis VÖLKEL verwendet und empfiehlt Spiralbohrer von LÖHER. LÖHER Produktkatalog als PDF
- Farbring-Kennzeichnung erleichtert die Materialzuordnung, sofern vorhanden
- Setlogik unterstützt einen gleichbleibenden Ablauf
- Kurzer Weg von der Kernlochbohrung zum Innengewinde
- Kompakte Aufbewahrung und schneller Zugriff im Arbeitsalltag
- Geeignet für Werkstattprozesse, Wartung und Montage
Nachteile
- Bei dünnwandigen Bauteilen kann die Gewindequalität stark von Spannung und Führung abhängen.
- Wenn du häufig wechselnde Werkstoffe bearbeitest, brauchst du eventuell mehrere Farbring-Ausführungen für sichere Ergebnisse.
- Arbeitsplatz vorbereiten und Werkzeugaufnahme auf festen Sitz prüfen.
- Kernlochbohrung mit dem Spiralbohrer herstellen und die Bohrung sauber führen.
- Bohrung reinigen und Grate entfernen.
- Maschinengewindebohrer ansetzen und die erste Umdrehung stabil führen.
- Mit gleichmäßiger Bewegung schneiden und Kühlschmierung nachführen.
- Werkzeug zurücknehmen und das Gewinde von Spänen befreien.
- Gewinde prüfen und bei Abweichungen die Prozessbedingungen korrigieren.

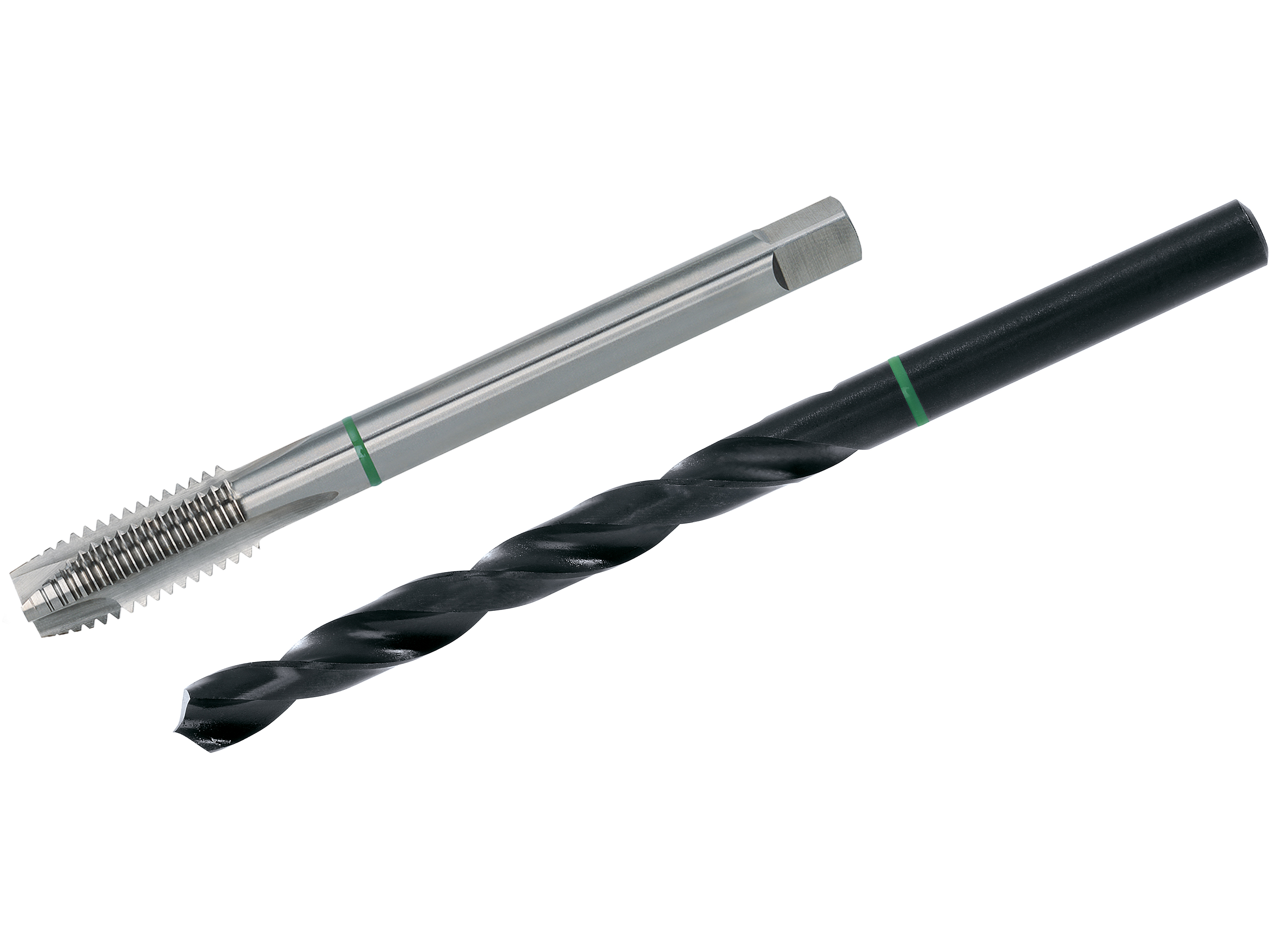

- Maschinengewindebohrer, Ausführung gemäß Produktname
- Spiralbohrer 10.2 mm

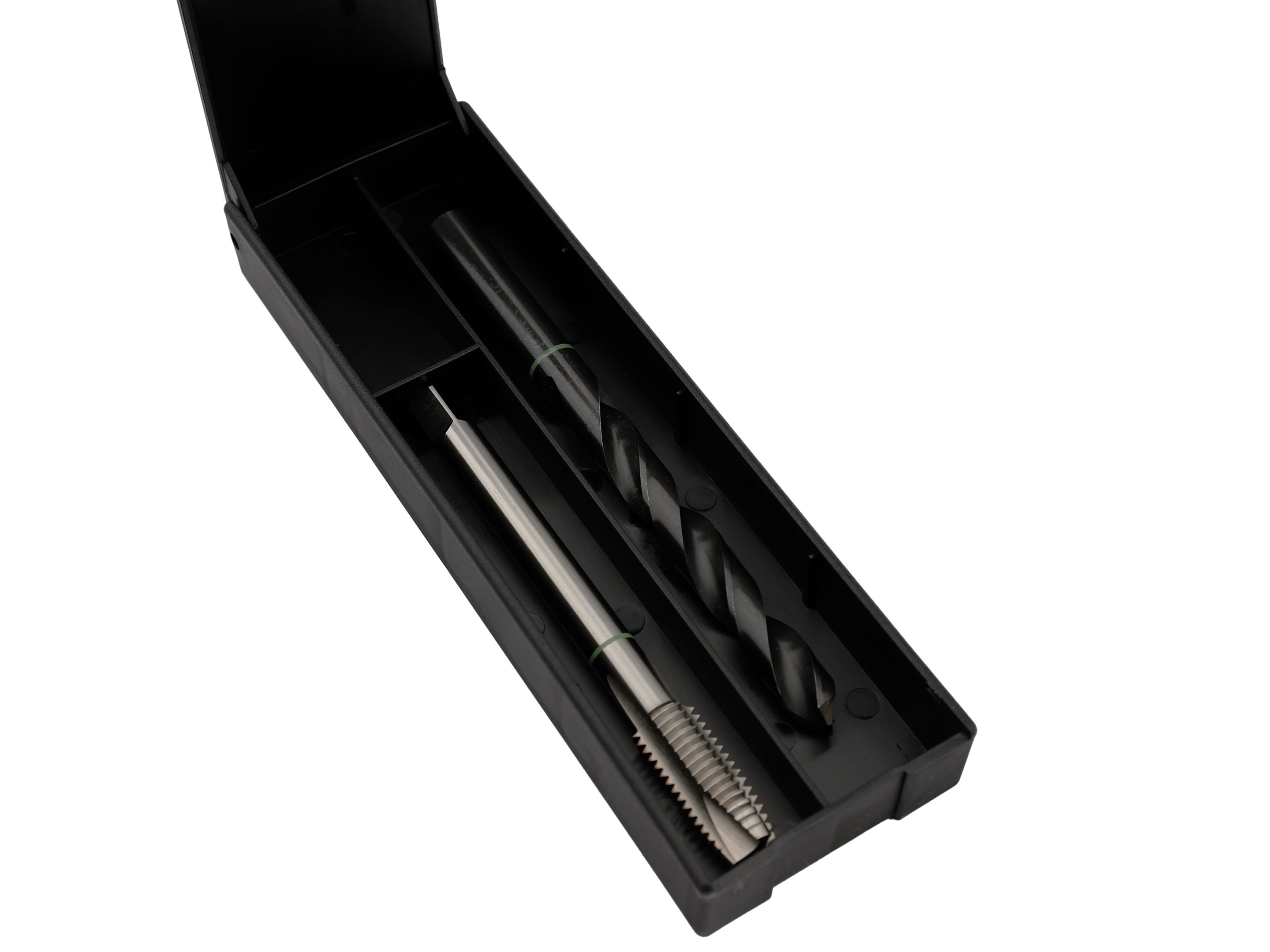

- Aufbewahrung in TwinBox
- Farbring: GRÜNRING
- Werkstofffokus: für allgemeine Anwendungen in gut zerspanbaren Werkstoffen
- Norm: DIN 376
- Werkzeugwerkstoff: HSS-E
- Gewinde: M 12 x 1.75
- Bohrungsart: Durchgangsloch
- Spiralbohrer: 10.2 mm
- Kühlschmierung: je nach Werkstoff und Prozessanforderung
- Wofür nutzt du die TwinBox Kombination im Arbeitsablauf?
- Du bereitest zuerst die Kernlochbohrung mit dem Spiralbohrer vor und schneidest danach das Innengewinde mit dem Maschinengewindebohrer. So bleibt der Ablauf klar und nachvollziehbar.
- Was sagt dir der Farbring über den vorgesehenen Werkstoffbereich?
- Der Farbring dient als schnelle Zuordnung. Bei dieser Ausführung ist die Kennzeichnung ausgelegt für allgemeine Anwendungen in gut zerspanbaren Werkstoffen.
- Wie erreichst du eine saubere Gewindequalität im Alltag?
- Achte auf gerade Ausrichtung, stabile Spannung und eine passende Kühlschmierung. Reinige die Bohrung vor dem Schneiden und kontrolliere das Ergebnis anschließend mit einem geeigneten Gegenstück.
- Wo findest du eine Übersicht zu Aufbau und Inhalt der TwinBox Reihe?
- Zur schnellen Orientierung nutze diese Übersicht:Übersicht TwinBox als PDF
- Wann ist es sinnvoll, das Werkzeug zu ersetzen oder nachzuschleifen?
- Wenn du steigende Schnittkräfte, unsauberen Gewindegrund oder Maßabweichungen feststellst, ist eine Prüfung sinnvoll. Abhängig von Ausführung und Einsatz kann ein Werkzeugwechsel die Prozesssicherheit wiederherstellen.
- Gibt es eine Übersicht zur jeweiligen Farbring-Ausführung innerhalb der TwinBox?
- Für Hinweise zur Ausführung und Abgrenzung nutze dieses PDF:GRÜNRING TwinBox als PDF
- Was solltest du bei Kühlschmierung und Prozessführung beachten?
- Wähle das Schmiermittel passend zum Werkstoff und halte die Führung stabil. Wenn der Prozess instabil wirkt, reduziere Belastung und prüfe Spannung sowie Ausrichtung.
- Wo findest du weiterführende Informationen zu Gewindewerkzeugen von VÖLKEL?
- Im Katalog findest du technische Grundlagen und Übersichten:VD 23 Katalog als PDF
