GRÜNRING TwinBox Maschinengewindebohrer + Spiralbohrer, DIN 376, HSS-E, M 12 x 1.75 | VÖLKEL
GRÜNRING TwinBox Maschinengewindebohrer + Spiralbohrer, DIN 376, HSS-E, M 12 x 1.75
Die TwinBox ist für Arbeiten gedacht, bei denen Bohrungsvorbereitung und Gewindeschneiden direkt aufeinander folgen. Allround-Kennzeichnung für viele Werkstattprozesse bei DIN 376 und HSS-E.
Du arbeitest damit in Werkstatt, Instandhaltung oder Montage, wenn reproduzierbare Ergebnisse und saubere Handhabung zählen. Die Auslegung deckt Sackloch ab, sofern die Ausführung dafür vorgesehen ist.
- Kernlochbohrung vorbereiten und anschließend Innengewinde schneiden
- Seriennahe Arbeiten in Fertigung, Montage und Instandhaltung
- Reparatur und Nacharbeit an Gewindebohrungen im Bauteil
- Werkstattprozesse in Maschinenbau, Metallbau und Anlagenbau
- Geeignet für Sackloch, abhängig von der Werkzeuggeometrie
Hinweis VÖLKEL verwendet und empfiehlt Spiralbohrer von LÖHER. LÖHER Produktkatalog als PDF
- Geeignet für Werkstattprozesse, Wartung und Montage
- Kurzer Weg von der Kernlochbohrung zum Innengewinde
- Setlogik unterstützt einen gleichbleibenden Ablauf
- Werkzeuge sind aufeinander abgestimmt, abhängig von der Ausführung
- Farbring-Kennzeichnung erleichtert die Materialzuordnung, sofern vorhanden
Nachteile
- In zähen Werkstoffen kann der Prozess empfindlich auf unpassende Kühlschmierung und ungünstige Schnittwerte reagieren.
- Bei Serienfertigung mit engen Taktzeiten kann eine spezialisierte Prozesskette Vorteile bringen.
- Bauteil sicher spannen und die Bohrstelle anreißen oder markieren.
- Spiralbohrer einspannen und die Bohrung gerade herstellen.
- Bohrung entgraten und von Spänen reinigen.
- Maschinengewindebohrer ausrichten und geeignetes Schmiermittel aufbringen.
- Gewinde mit gleichmäßigem Vorschub schneiden und den Lauf stabil halten.
- Werkzeug kontrolliert zurückführen und Bohrung erneut reinigen.
- Gewinde prüfen und bei Bedarf nacharbeiten, ohne den Prozess zu überlasten.

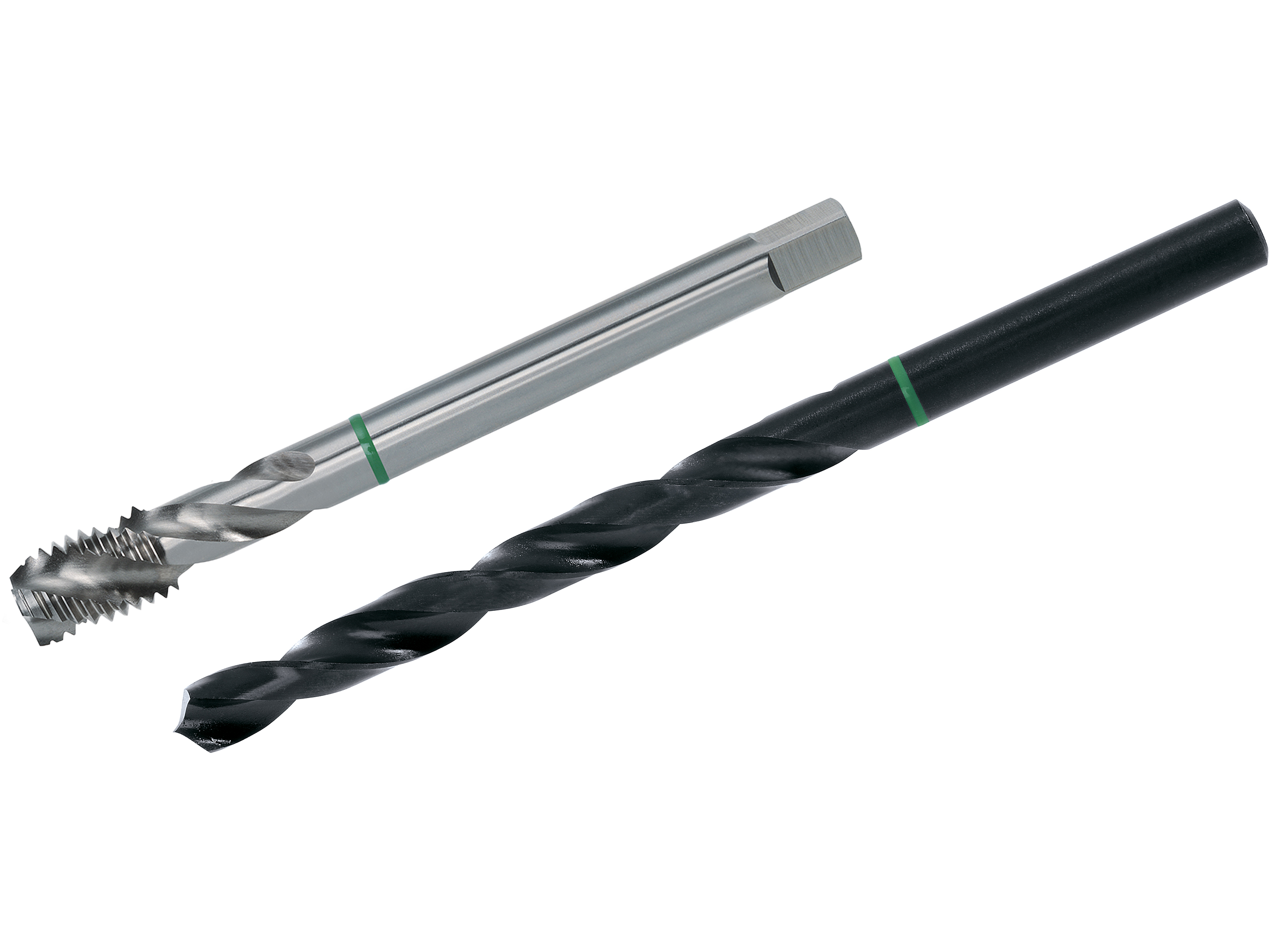

- Maschinengewindebohrer, Ausführung gemäß Produktname
- Spiralbohrer 10.2 mm

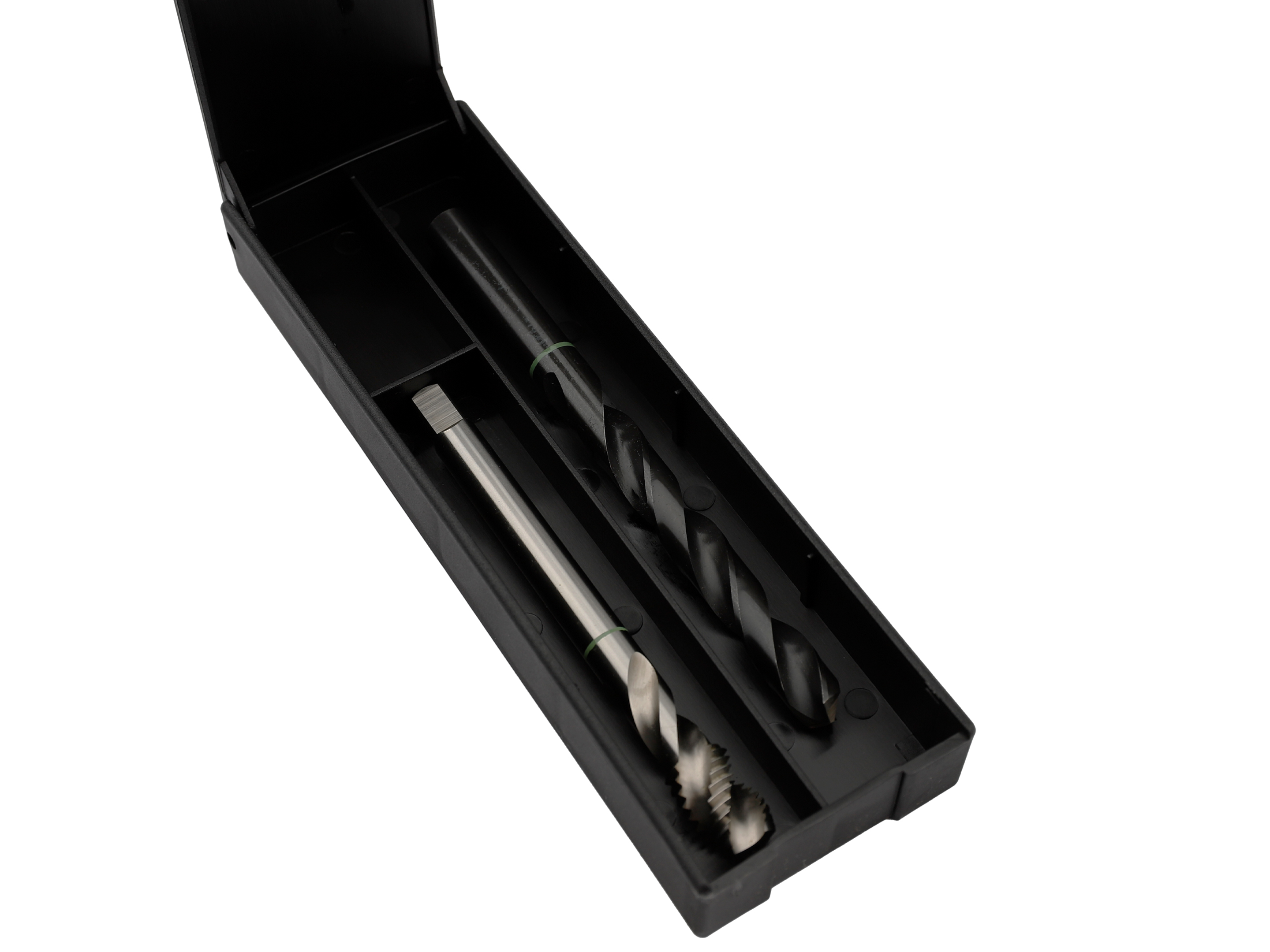

- Aufbewahrung in TwinBox
- Farbring: GRÜNRING
- Werkstofffokus: für allgemeine Anwendungen in gut zerspanbaren Werkstoffen
- Norm: DIN 376
- Werkzeugwerkstoff: HSS-E
- Gewinde: M 12 x 1.75
- Bohrungsart: Sackloch
- Spiralbohrer: 10.2 mm
- Kühlschmierung: je nach Werkstoff und Prozessanforderung
- Wofür nutzt du die TwinBox Kombination im Arbeitsablauf?
- Du bereitest zuerst die Kernlochbohrung mit dem Spiralbohrer vor und schneidest danach das Innengewinde mit dem Maschinengewindebohrer. So bleibt der Ablauf klar und nachvollziehbar.
- Was sagt dir der Farbring über den vorgesehenen Werkstoffbereich?
- Der Farbring dient als schnelle Zuordnung. Bei dieser Ausführung ist die Kennzeichnung ausgelegt für allgemeine Anwendungen in gut zerspanbaren Werkstoffen.
- Wie erreichst du eine saubere Gewindequalität im Alltag?
- Achte auf gerade Ausrichtung, stabile Spannung und eine passende Kühlschmierung. Reinige die Bohrung vor dem Schneiden und kontrolliere das Ergebnis anschließend mit einem geeigneten Gegenstück.
- Wo findest du eine Übersicht zu Aufbau und Inhalt der TwinBox Reihe?
- Zur schnellen Orientierung nutze diese Übersicht:Übersicht TwinBox als PDF
- Wann ist es sinnvoll, das Werkzeug zu ersetzen oder nachzuschleifen?
- Wenn du steigende Schnittkräfte, unsauberen Gewindegrund oder Maßabweichungen feststellst, ist eine Prüfung sinnvoll. Abhängig von Ausführung und Einsatz kann ein Werkzeugwechsel die Prozesssicherheit wiederherstellen.
- Gibt es eine Übersicht zur jeweiligen Farbring-Ausführung innerhalb der TwinBox?
- Für Hinweise zur Ausführung und Abgrenzung nutze dieses PDF:GRÜNRING TwinBox als PDF
- Was solltest du bei Kühlschmierung und Prozessführung beachten?
- Wähle das Schmiermittel passend zum Werkstoff und halte die Führung stabil. Wenn der Prozess instabil wirkt, reduziere Belastung und prüfe Spannung sowie Ausrichtung.
- Wo findest du weiterführende Informationen zu Gewindewerkzeugen von VÖLKEL?
- Im Katalog findest du technische Grundlagen und Übersichten:VD 23 Katalog als PDF
Du brauchst Unterstützung bei Auswahl oder Anwendung?
Nutze das Kontaktformular.
