Maschinengewindebohrer Satz, DIN 371/376, HSS-E, M 3 - 12 | VÖLKELMaschinengewindebohrer Satz, DIN 371/376, HSS-E, M 3 - 12
Mit dem Maschinengewindebohrer-Satz als Maschinengewindebohrer Satz bearbeitest du Gewinde praxisnah, wenn in Werkstatt und Instandhaltung Innen- und Außengewinde zuverlässig zusammenpassen müssen.
Die Bezeichnung M steht für metrische ISO-Gewinde und beschreibt ein weit verbreitetes Gewindesystem für Schraubverbindungen im Maschinen- und Anlagenbau. Achte bei der Auswahl darauf, dass das Gewindesystem zu deiner Schraubverbindung passt und dass du Innen- und Außengewinde nicht verwechselst. HSS-E bezeichnet hochlegierten Schnellarbeitsstahl, der im Werkzeugbau häufig gewählt wird, wenn höhere Warmfestigkeit und Zähigkeit gefragt sind.
- Gewinde im metrisches ISO-Gewinde M schneiden und nacharbeiten, wenn Maßhaltigkeit und saubere Flanken wichtig sind
- Innengewinde bearbeiten, wenn du Schraubverbindungen in Bauteilen herstellst oder instand setzt
- Außengewinde bearbeiten, wenn Gewindestangen, Bolzen oder Anschlussstücke angepasst werden müssen
- In Service-Werkstätten und im Maschinenbau einsetzen, wenn Gewinde für Montage und Reparatur wieder gängig sein sollen
- Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration
- Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes
- Werkstückkanten entgraten und die Schnittzone sauber halten, damit sich Späne nicht festsetzen
Hinweis Arbeite mit Schneidöl oder passendem Schneidmedium und reinige das Gewinde nach dem Bearbeiten, um Beschädigungen zu vermeiden.
- Kombination aus Werkzeugen für Innen- und Außengewinde deckt typische Reparatur- und Fertigungsaufgaben ab
- Satzaufbau unterstützt eine saubere Auswahl, damit Gewindesystem und Werkzeugart zusammenpassen
- Geeignet für wiederkehrende Arbeiten, bei denen du Gewinde herstellen und nacharbeiten willst
- Erleichtert standardisierte Abläufe in Montage und Instandhaltung durch gebündelte Werkzeuge
- Einfacher Transport und übersichtliche Lagerung, weil die Komponenten zusammengeführt sind
Nachteile
- Für schwer zerspanbare Werkstoffe kann eine alternative Werkzeugstrategie erforderlich sein
- In sehr dynamischen Produktionsumgebungen kann ein spezialisierter Maschinenprozess sinnvoller sein
- Prüfe Werkstück und Bearbeitungsstelle auf Grat, Schmutz und vorhandene Beschädigungen und entferne Störstellen.
- Wähle das passende Werkzeug aus dem Satz und spanne es sicher in den vorgesehenen Halter ein.
- Richte das Werkzeug rechtwinklig zur Bearbeitungsfläche aus, damit der Anschnitt sauber startet.
- Trage ein geeignetes Schneidmedium auf Werkzeug und Bearbeitungsstelle auf, um Reibung zu reduzieren.
- Führe den Anschnitt kontrolliert aus und halte die Ausrichtung während der ersten Umdrehungen stabil.
- Arbeite mit gleichmäßigem Drehmoment und räume anfallende Späne regelmäßig aus der Schnittzone.
- Führe das Werkzeug nach Erreichen der gewünschten Gewindelänge kontrolliert zurück und vermeide Verkanten.
- Reinige Gewinde und Werkzeug, prüfe die Flanken optisch und lagere die Komponenten geschützt.

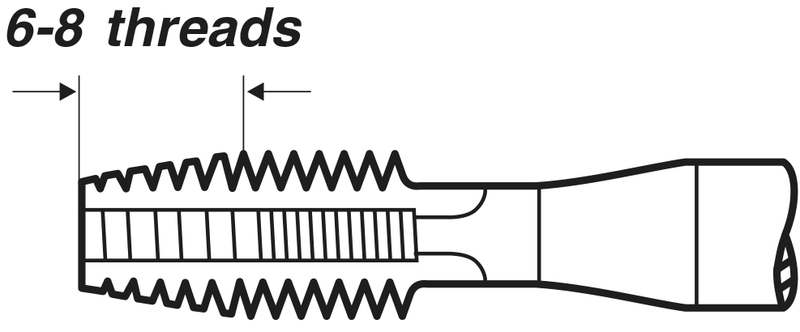

- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 3 x 0.5 (VÖLKEL 37326 )
- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 4 x 0.7 (VÖLKEL 37330 )
- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 5 x 0.8 (VÖLKEL 37334 )
- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 6 x 1.0 (VÖLKEL 37338 )
- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 8 x 1.25 (VÖLKEL 37342 )
- 1 Stück Maschinengewindebohrer DIN 371 Form A HSS-E – M 10 x 1.5 (VÖLKEL 37346 )
- 1 Stück Maschinengewindebohrer DIN 376 Form A HSS-E – M 12 x 1.75 (VÖLKEL 38350 )
- Produktart: Maschinengewindebohrer-Satz
- Gewindesystem: metrisches ISO-Gewinde M
- Werkzeugwerkstoff: HSS-E, HSS
- Normbezug: DIN 371, DIN 376
- Wofür steht die Bezeichnung M im Produktnamen?
- Die Bezeichnung M steht für metrische ISO-Gewinde und beschreibt ein weit verbreitetes Gewindesystem für Schraubverbindungen im Maschinen- und Anlagenbau.
- Wann nutzt du Handgewindebohrer und wann Schneideisen oder Schneidmuttern?
- Handgewindebohrer sind für Innengewinde ausgelegt. Für Außengewinde kommen Schneideisen oder Schneidmuttern zum Einsatz, abhängig davon, welche Werkzeugart im Satz enthalten ist.
- Warum ist Schneidmedium beim Gewindeschneiden wichtig?
- Ein geeignetes Schneidmedium reduziert Reibung und Wärme und unterstützt eine sauberere Oberfläche der Gewindeflanken. Gleichzeitig hilft es, Späne aus der Schnittzone zu transportieren und Werkzeugverschleiß zu begrenzen.
- Wie vermeidest du schiefen Anschnitt und ausgerissene Gewindeflanken?
- Richte das Werkzeug zu Beginn konsequent rechtwinklig aus und führe die ersten Umdrehungen kontrolliert. Wenn du verkantest oder ruckartig arbeitest, steigt das Risiko für beschädigte Flanken und einen ungleichmäßigen Gewindelauf.
- Welche Prüfpunkte sind nach dem Nachschneiden sinnvoll?
- Entferne Grat und Späne, prüfe die Flanken optisch und mache eine Passprobe mit dem Gegenstück. Wenn das Gewinde hakt oder klemmt, liegt oft Schmutz, ein schiefer Start oder eine Vorschädigung am Bauteil vor.
- Wie lagerst du Gewindewerkzeuge, damit sie lange zuverlässig arbeiten?
- Reinige Werkzeuge nach dem Einsatz, entferne Späne und schütze Schneiden vor Stößen. Eine trockene, geordnete Ablage verhindert Korrosion und reduziert das Risiko, dass Schneiden beim Transport beschädigt werden.
- Wo findest du weiterführende Übersichten und technische Hinweise?
- VD 23 Katalog als PDF
