ROTRING TwinBox Maschinengewindebohrer + Spiralbohrer DIN 371 HSSE-PM TiALN - M 3 x 0.5
Die TwinBox bündelt die zwei entscheidenden Werkzeuge für Innengewinde: Spiralbohrer zur Kernlochbohrung und Maschinengewindebohrer zum Schneiden. Für hohe Belastung und Prozesssicherheit bei DIN 371 und HSSE-PM.
Das Set passt in Abläufe im Maschinenbau, Metallbau oder Anlagenbau, wenn du standardisierte Schritte bevorzugst. Die Auslegung deckt Durchgangsloch und Sackloch ab, sofern die Ausführung dafür vorgesehen ist.
- Reparatur und Nacharbeit an Gewindebohrungen im Bauteil
- Kernlochbohrung vorbereiten und anschließend Innengewinde schneiden
- Geeignet für Durchgangsloch und Sackloch, abhängig von der Werkzeuggeometrie
- Werkstattprozesse in Maschinenbau, Metallbau und Anlagenbau
- Seriennahe Arbeiten in Fertigung, Montage und Instandhaltung
Hinweis VÖLKEL verwendet und empfiehlt Spiralbohrer von LÖHER. LÖHER Produktkatalog als PDF
- Setlogik unterstützt einen gleichbleibenden Ablauf
- Kurzer Weg von der Kernlochbohrung zum Innengewinde
- Farbring-Kennzeichnung erleichtert die Materialzuordnung, sofern vorhanden
- Werkzeuge sind aufeinander abgestimmt, abhängig von der Ausführung
- Kompakte Aufbewahrung und schneller Zugriff im Arbeitsalltag
Nachteile
- Bei sehr harten oder stark abrasiven Werkstoffen ist die Standzeit abhängig von Ausführung, Beschichtung und Prozessführung.
- Für Hochleistungsanwendungen mit sehr enger Prozessfensterführung ist eine zusätzliche Prozessabstimmung sinnvoll.
- Bauteil sicher spannen und die Bohrstelle anreißen oder markieren.
- Spiralbohrer einspannen und die Bohrung gerade herstellen.
- Bohrung entgraten und von Spänen reinigen.
- Maschinengewindebohrer ausrichten und geeignetes Schmiermittel aufbringen.
- Gewinde mit gleichmäßigem Vorschub schneiden und den Lauf stabil halten.
- Werkzeug kontrolliert zurückführen und Bohrung erneut reinigen.
- Gewinde prüfen und bei Bedarf nacharbeiten, ohne den Prozess zu überlasten.

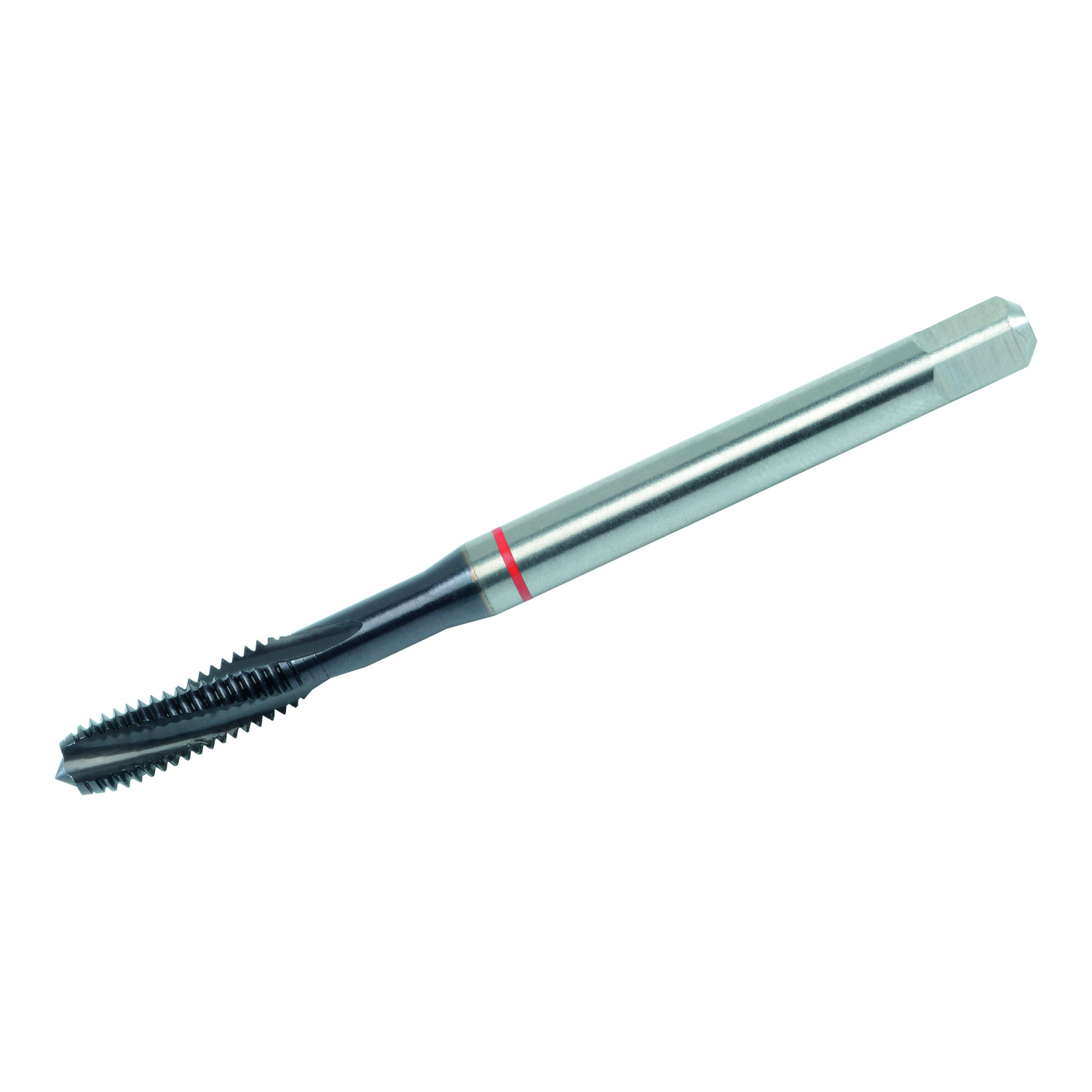

- Maschinengewindebohrer, Ausführung gemäß Produktname
- Spiralbohrer, passend zur Kernlochbohrung gemäß Ausführung
- Aufbewahrung in TwinBox
- Farbring: ROTRING
- Werkstofffokus: für extreme Anwendungen in hochfesten Werkstoffen
- Norm: DIN 371
- Werkzeugwerkstoff: HSSE-PM
- Gewinde: M 3 x 0.5
- Bohrungsart: Durchgangsloch und Sackloch
- Kühlschmierung: je nach Werkstoff und Prozessanforderung
- Wofür nutzt du die TwinBox Kombination im Arbeitsablauf?
- Du bereitest zuerst die Kernlochbohrung mit dem Spiralbohrer vor und schneidest danach das Innengewinde mit dem Maschinengewindebohrer. So bleibt der Ablauf klar und nachvollziehbar.
- Was sagt dir der Farbring über den vorgesehenen Werkstoffbereich?
- Der Farbring dient als schnelle Zuordnung. Bei dieser Ausführung ist die Kennzeichnung ausgelegt für extreme Anwendungen in hochfesten Werkstoffen.
- Wie erreichst du eine saubere Gewindequalität im Alltag?
- Achte auf gerade Ausrichtung, stabile Spannung und eine passende Kühlschmierung. Reinige die Bohrung vor dem Schneiden und kontrolliere das Ergebnis anschließend mit einem geeigneten Gegenstück.
- Wo findest du eine Übersicht zu Aufbau und Inhalt der TwinBox Reihe?
- Zur schnellen Orientierung nutze diese Übersicht:Übersicht TwinBox als PDF
- Wann ist es sinnvoll, das Werkzeug zu ersetzen oder nachzuschleifen?
- Wenn du steigende Schnittkräfte, unsauberen Gewindegrund oder Maßabweichungen feststellst, ist eine Prüfung sinnvoll. Abhängig von Ausführung und Einsatz kann ein Werkzeugwechsel die Prozesssicherheit wiederherstellen.
- Gibt es eine Übersicht zur jeweiligen Farbring-Ausführung innerhalb der TwinBox?
- Für Hinweise zur Ausführung und Abgrenzung nutze dieses PDF:ROTRING TwinBox als PDF
- Was solltest du bei Kühlschmierung und Prozessführung beachten?
- Wähle das Schmiermittel passend zum Werkstoff und halte die Führung stabil. Wenn der Prozess instabil wirkt, reduziere Belastung und prüfe Spannung sowie Ausrichtung.
- Wo findest du weiterführende Informationen zu Gewindewerkzeugen von VÖLKEL?
- Im Katalog findest du technische Grundlagen und Übersichten:VD 23 Katalog als PDF
