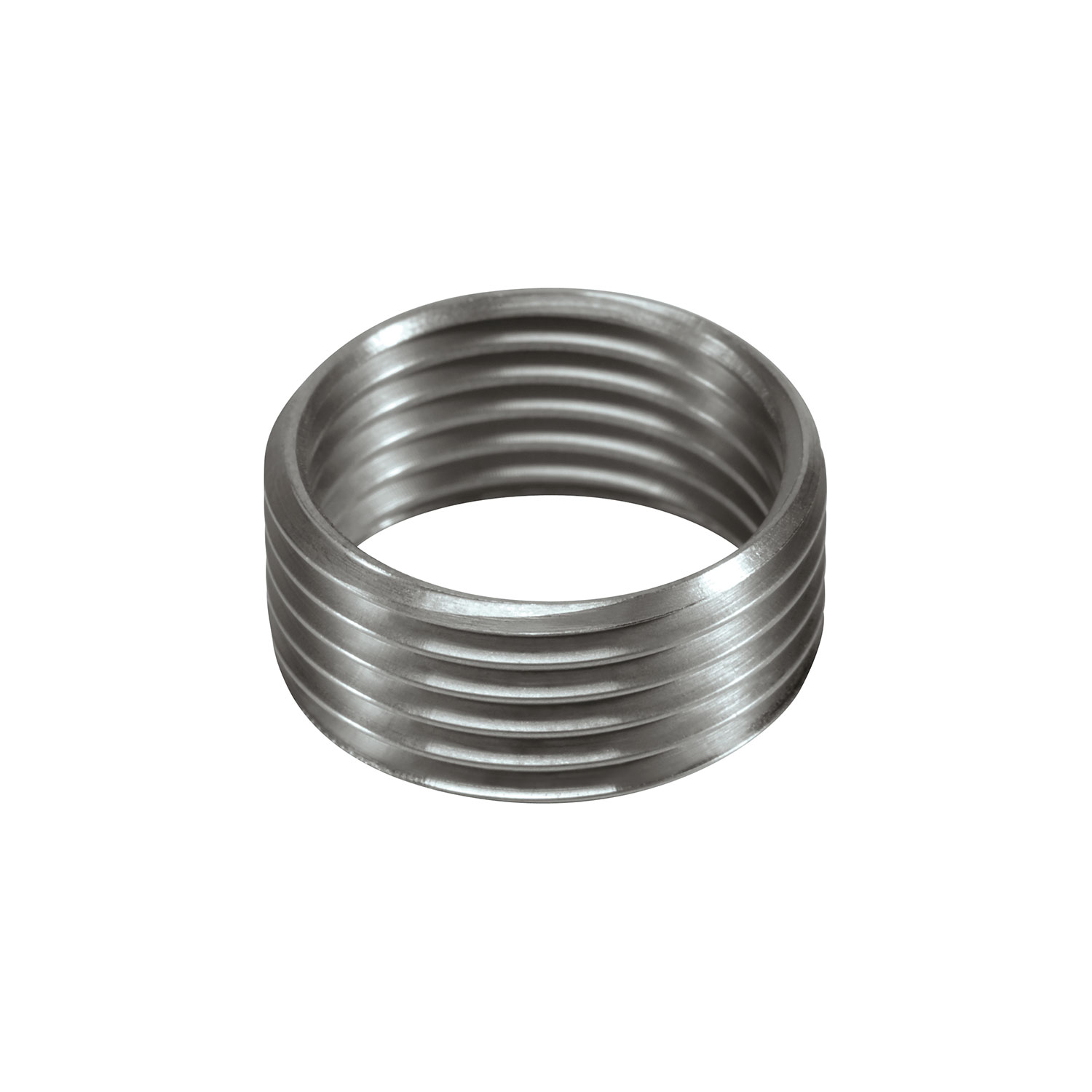

V-COIL Gewindeeinsatz Typ LS M 18 x 1.5 - 9.0 mm

• Gewindeverstärkung in Werkstoffen mit geringer Scherfestigkeit
• Nachrüstung, wenn ein vorhandenes Innengewinde für die Last nicht ausreicht
• Reparatur ausgerissener oder beschädigter Innengewinde in Bauteilen
• Einsatz in Wartung und Instandhaltung an Maschinen, Gehäusen und Befestigungspunkten
• Durchgangsverschraubungen, bei denen die Schraube frei laufen soll
• Wiederherstellung der Schraubfunktion nach häufiger Montage und Demontage

Hinweis Vor dem Einbau prüfst du Gewindeart und Steigung der Schraube, damit Einsatz und Verbindung zusammenpassen.

• Die Last wird über die Gewindeflanken verteilt, wodurch das Bauteil bei wechselnden Schraubkräften entlastet wird.
• Du ersetzt nur die Gewindeeinsätze und nutzt vorhandene Werkzeuge und Führungselemente weiter, was den Verbrauch kalkulierbar hält.
• Der Einbau lässt sich mit Systemwerkzeugen strukturiert durchführen und ist für Reparatur und Serienanwendung geeignet.
• Du erhältst ein verschleißarmes Innengewinde, das wiederholte Montagezyklen besser verkraftet als der Grundwerkstoff.

• In sehr harten oder spröden Werkstoffen kann der Einbau je nach Ausführung eine besonders saubere Vorbearbeitung erfordern.
• Für hochdynamische Spezialanwendungen kann ein abweichendes Sicherungskonzept nötig sein, abhängig von der Verbindung.

1. Kontrolliere zuerst, ob Gewindeart und Steigung zur vorgesehenen Schraube passen.
2. Bohre die Reparaturbohrung nach Systemvorgabe auf.

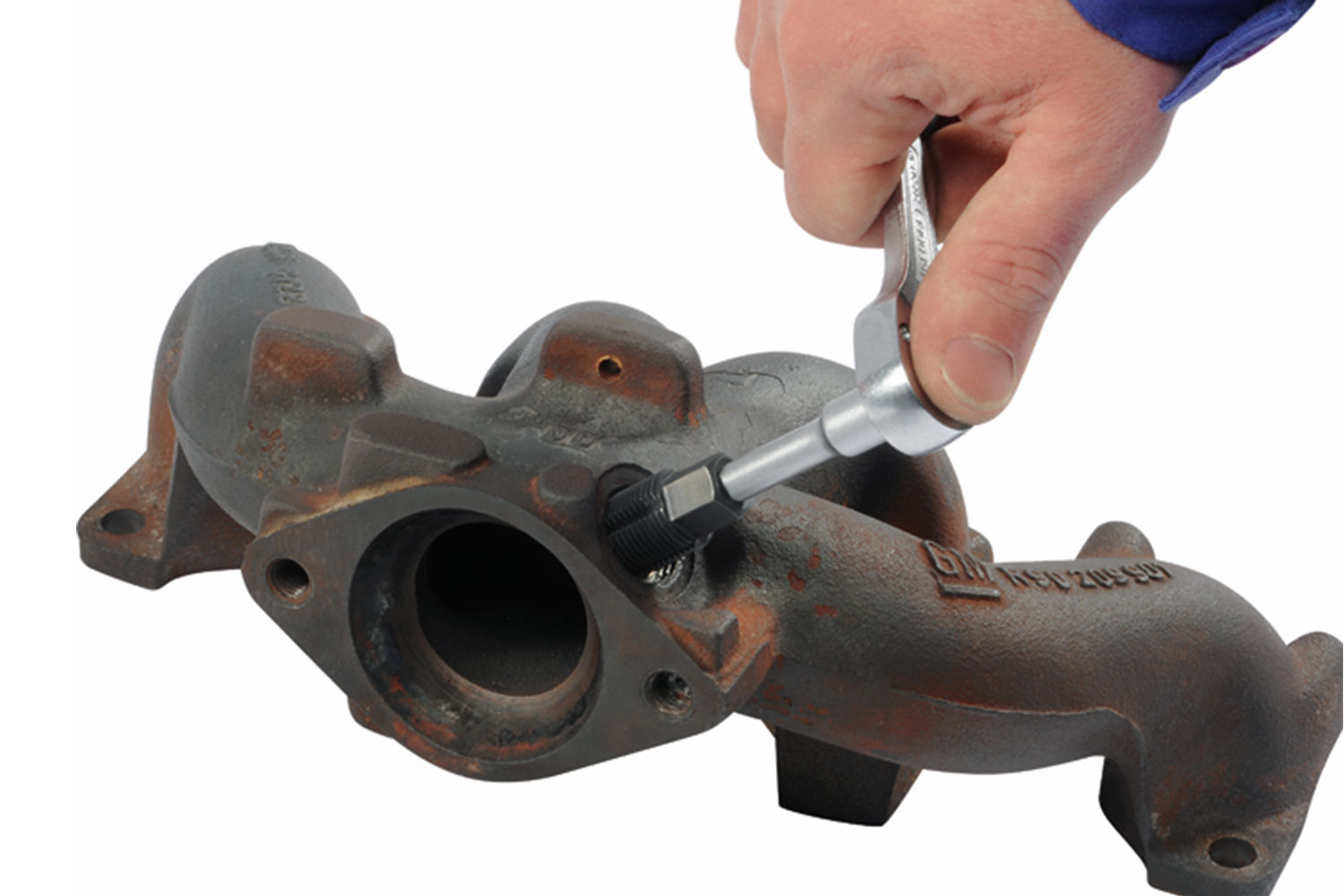

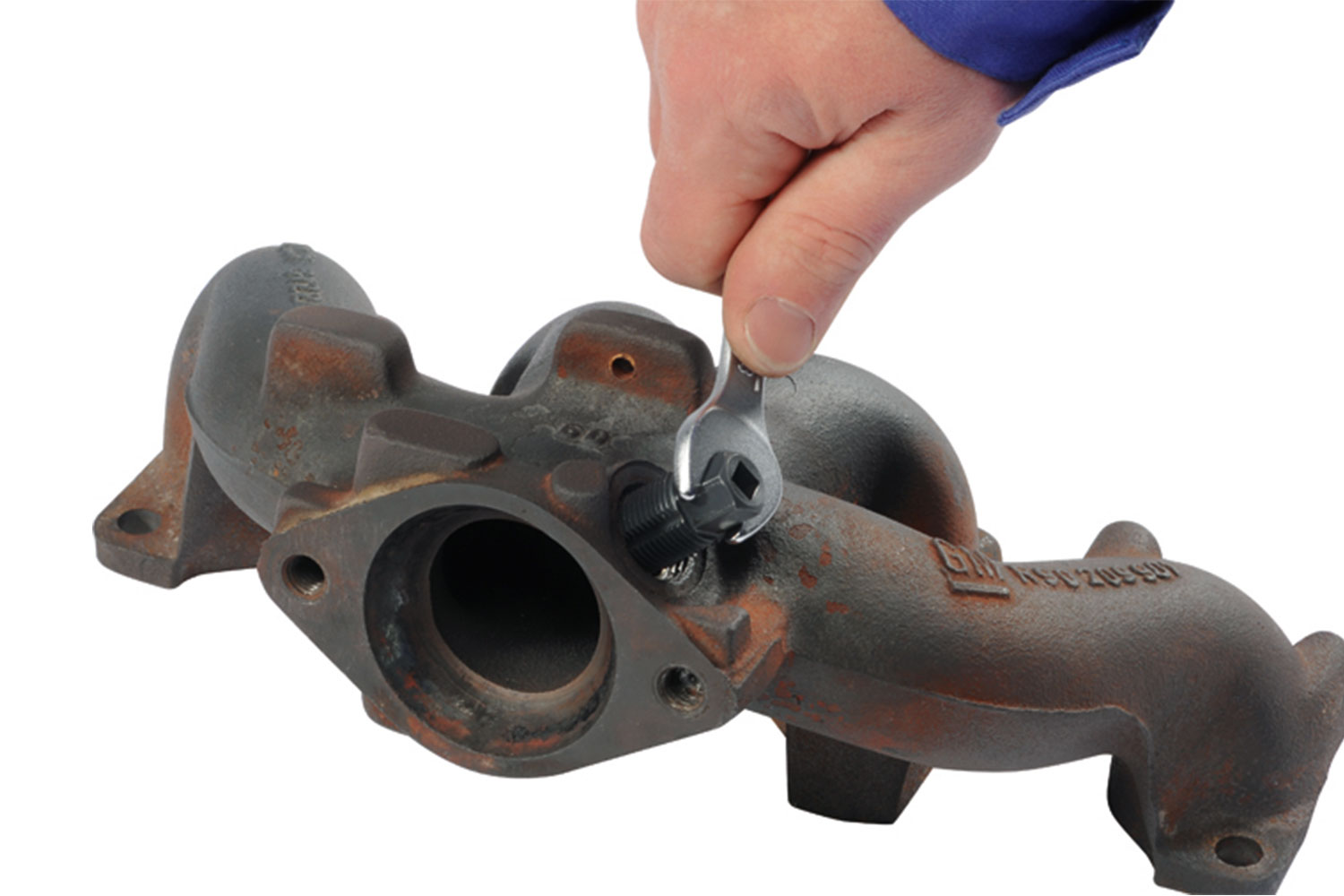

3. Schneide das Aufnahmegewinde, damit der Drahtgewindeeinsatz sicher geführt wird.

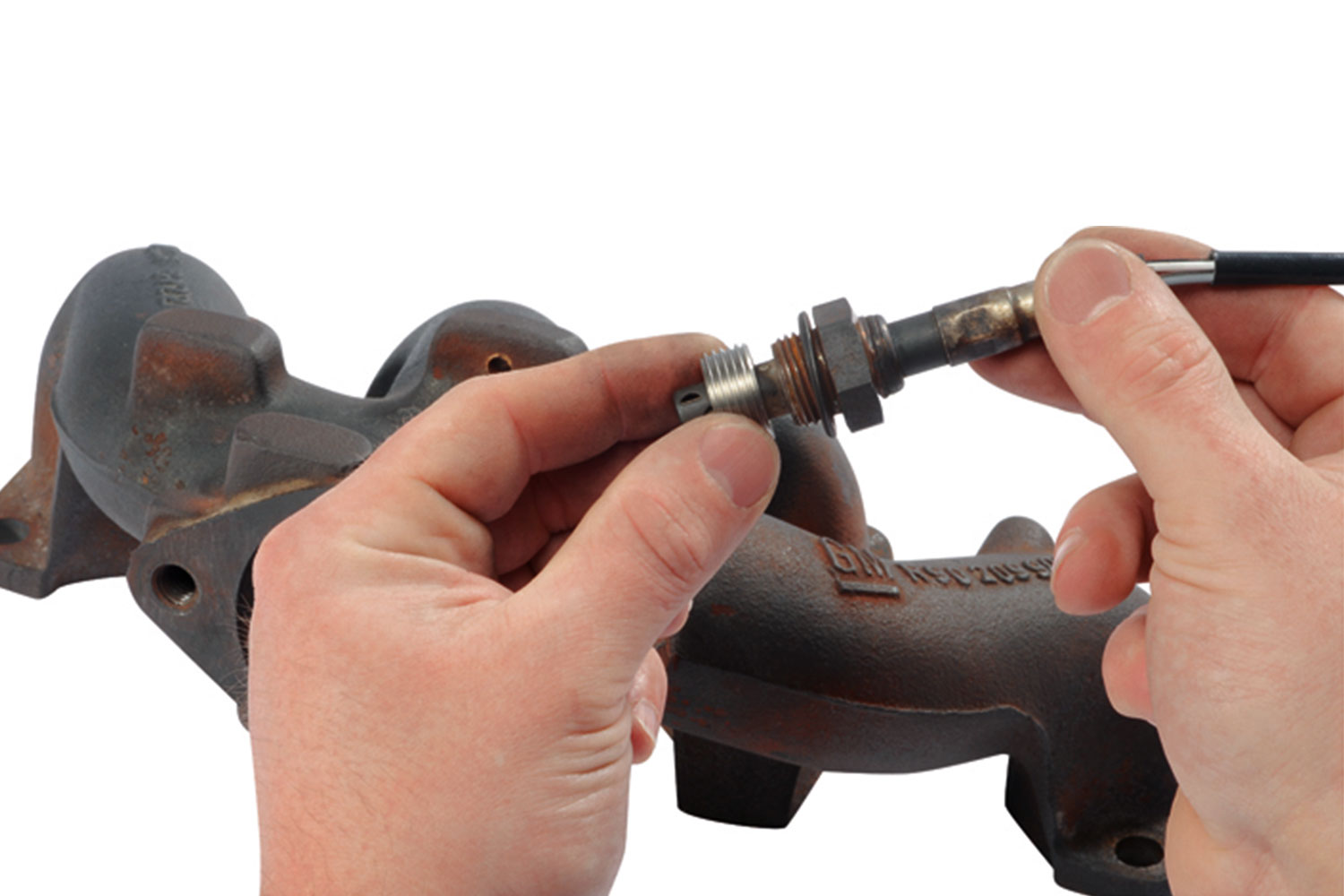

4. Bereite den Gewindeeinsatz am Einbauwerkzeug für den Einbau vor.

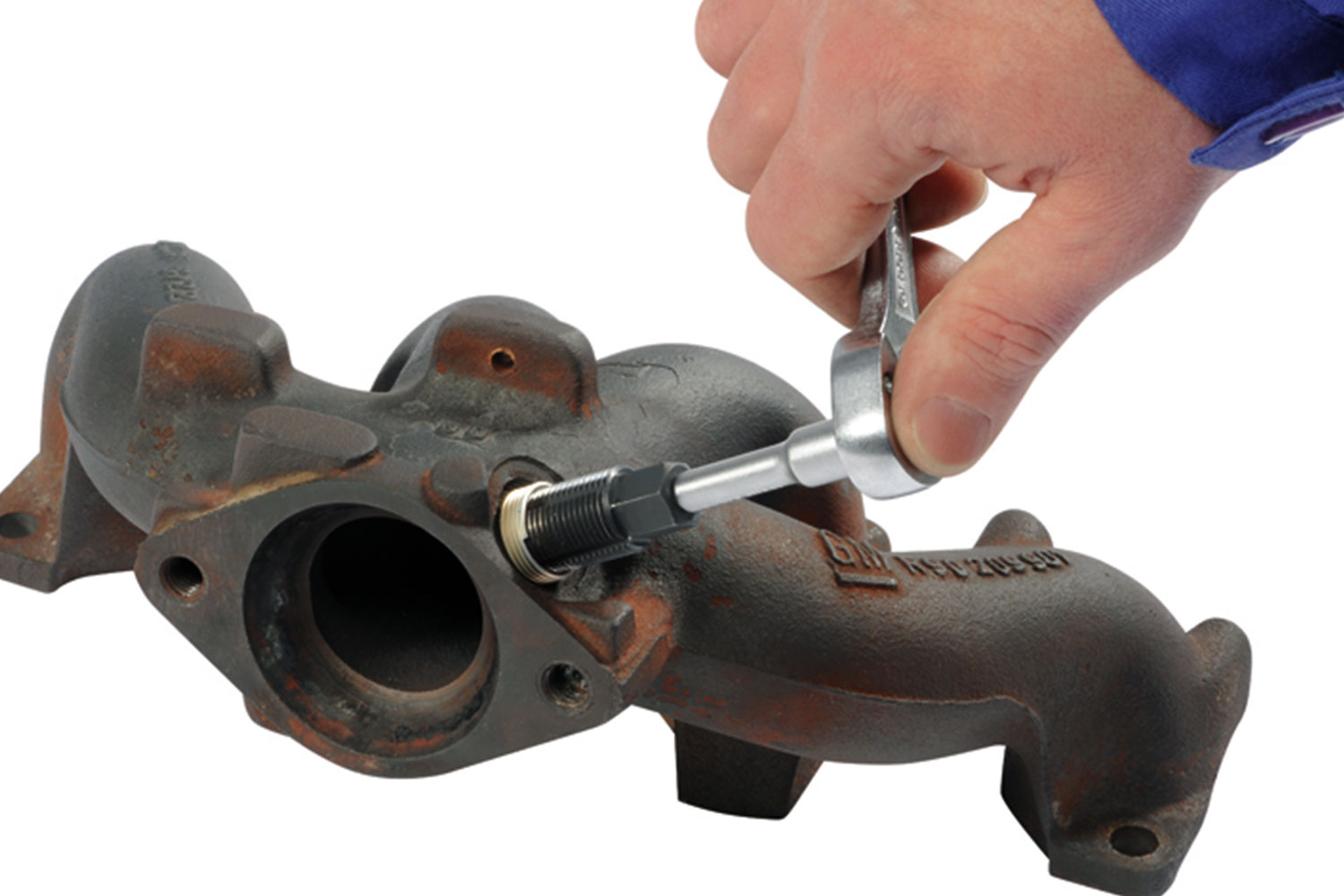

5. Schraube den Einsatz bis zur definierten Einschraubtiefe ein.
6. Nimm das Einbauwerkzeug nach dem Setzen vom Einsatz ab.
7. Kontrolliere die Schraubfunktion im reparierten Innengewinde.
8. Nutze bei Bedarf eine bebilderte Anleitung als Referenz: Technische Information V-COIL Gewindereparatur als PDF.

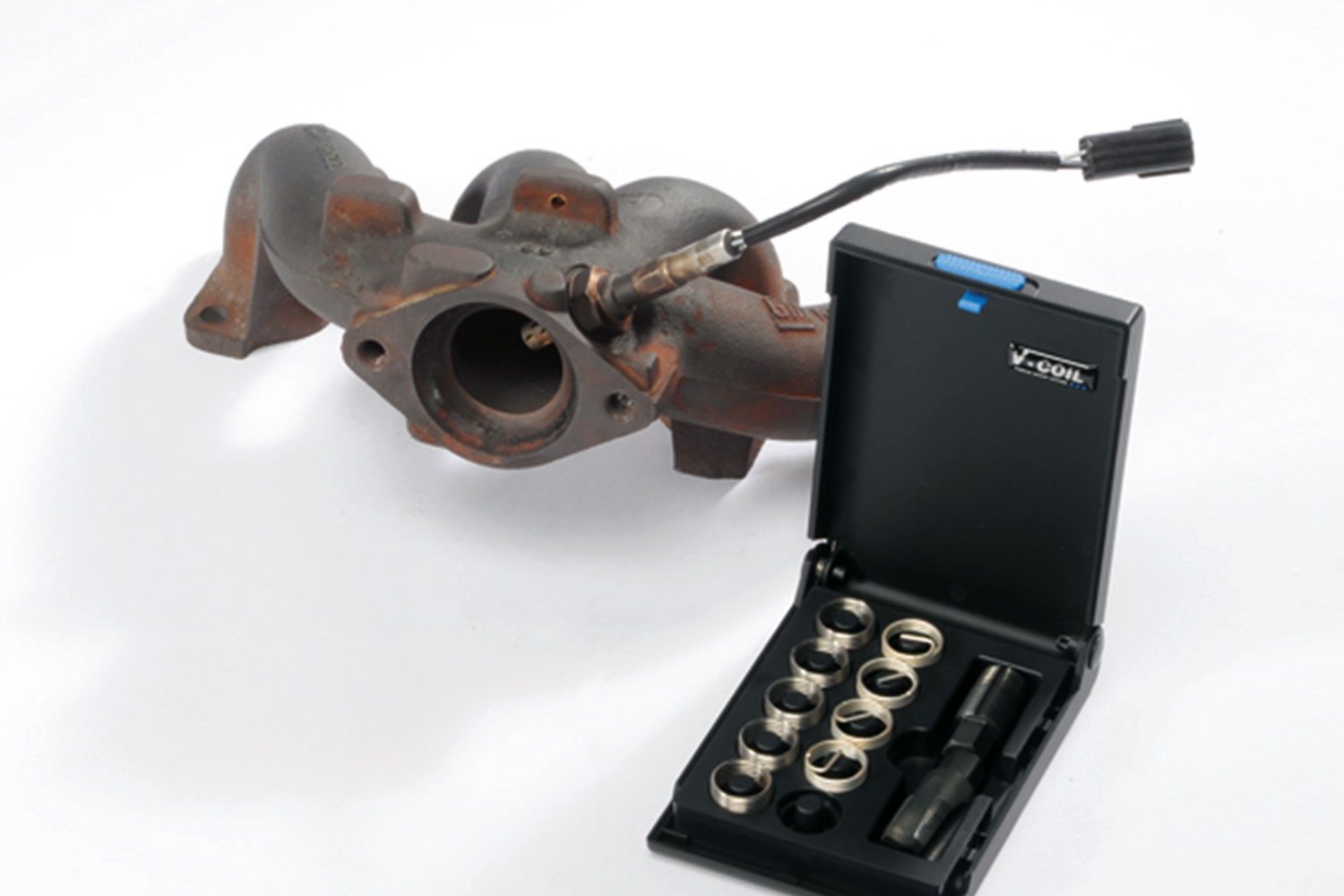

• Gewindeeinsätze in der angegebenen Verpackungseinheit

• Ausführung: Gewindeeinsatz
• Gewindeart: metrisch
• Werkstoff: Rostfreier Stahl, je nach Ausführung
• Normbezug: DIN 8140, abhängig von Ausführung

Was unterscheidet Typ S im V-COIL System?

Typ S ist die frei durchlaufende Ausführung für Standardverschraubungen ohne zusätzliche Klemmwirkung. Wenn Schwingungen auftreten, kann eine selbstsichernde Ausführung je nach Anwendung besser passen.

Woran orientierst du dich bei der Einsatzlänge?

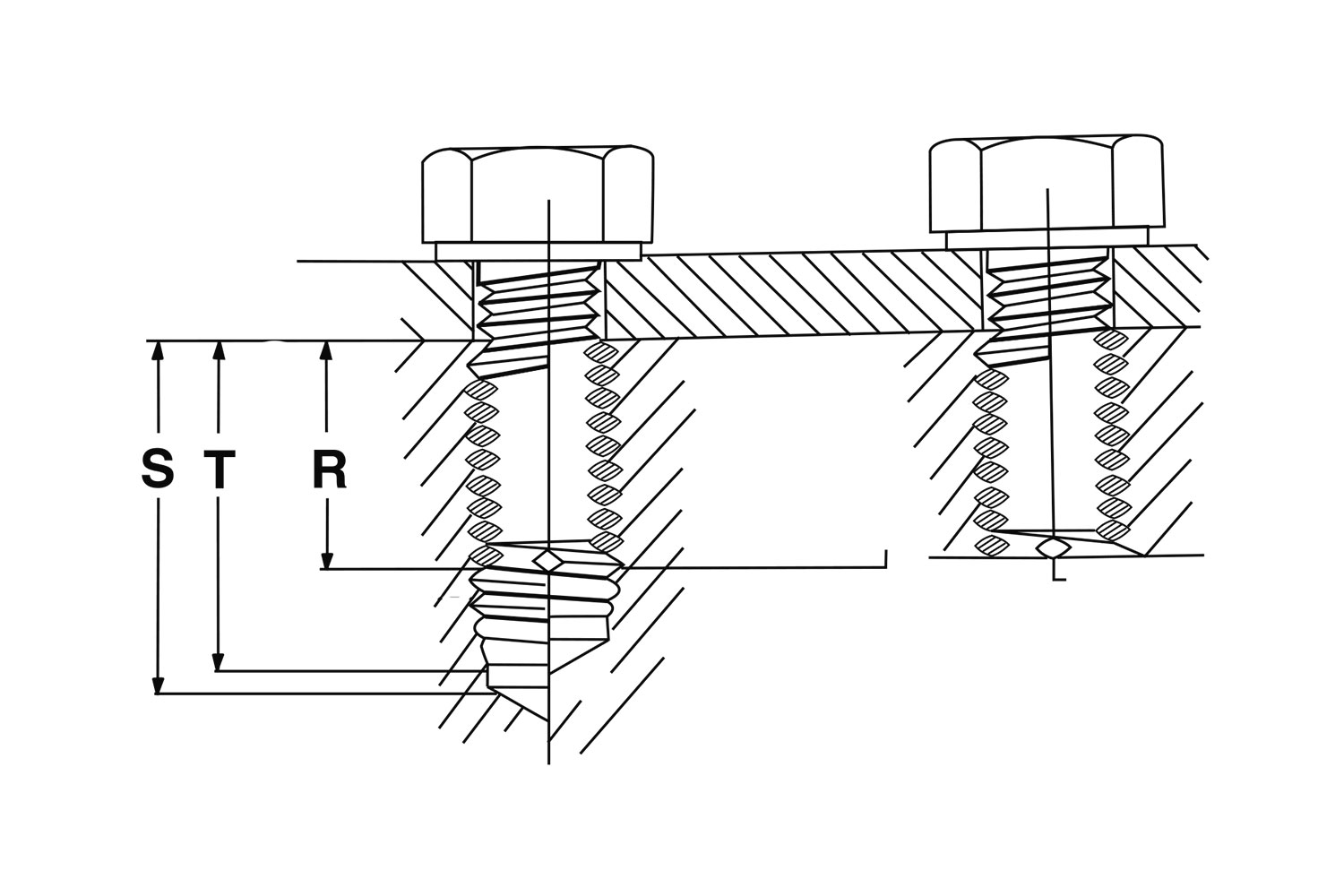

Die passende Einsatzlänge richtet sich nach Gewindetiefe und der geplanten Verschraubung; oft wird sie als Verhältnis zum Nenndurchmesser angegeben. Bei Unsicherheit ist eine Musterprobe sinnvoll, bevor du eine Serie umstellst.

Welche Unterlage hilft dir bei Bohrung und Aufnahmegewinde?

Zur Auswahl von Bohrung und Systemgewinde hilft dir eine tabellarische Zuordnung. Siehe: Technische Information Kernloch- und Bohrungszuordnung V-COIL als PDF.

Wann lohnt sich ein Einsatz bei weichen Werkstoffen?

Der Einsatz wird oft in Werkstoffen mit geringer Scherfestigkeit verwendet, zum Beispiel in Leichtmetall, sowie bei Reparaturen in Stahl. Eine saubere Vorbereitung und passende Einschraubtiefe sind für die Funktion entscheidend.

Muss nach dem Setzen ein Mitnehmerzapfen entfernt werden?

Viele Drahtgewindeeinsätze werden über einen Mitnehmerzapfen eingedreht und danach wird dieser entfernt, damit die Schraube frei läuft. Die Notwendigkeit richtet sich nach Ausführung und Einbauwerkzeug.

Wie hilft dir die Verpackungseinheit im Alltag?

Die Packungsmenge hilft dir, Verbrauch und Lagerbestand für wiederkehrende Reparaturen zu steuern.

Wo findest du weiterführende Informationen zum V-COIL System?

Für Ausführungen, Komponenten und Systemhinweise nutzt du den Katalog. Siehe: VC 23 Katalog als PDF.
