V-COIL Gewindeeinsatz Typ SP M 14 x 1.25 - 17.5 mm | VÖLKEL V-COIL Gewindeeinsatz Typ SP M 14 x 1.25 - 17.5 mm
Wenn du ein Innengewinde nacharbeiten oder verstärken musst, nutzt du diesen Drahtgewindeeinsatz als formschlüssige Gewindebuchse. Der V-COIL Gewindeeinsatz arbeitet dabei als Drahtgewindeeinsatz im Aufnahmegewinde.
Im Anlagenbau und in der Reparaturpraxis wird der Einsatz genutzt, um Schraubverbindungen auch bei wiederkehrender Demontage prozesssicher zu halten. Bei wiederkehrenden Gewindeschäden hilft dir ein standardisiertes Vorgehen, Ausfallzeiten zu reduzieren.
- Reparatur ausgerissener oder beschädigter Innengewinde in Bauteilen
- Nachrüstung, wenn ein vorhandenes Innengewinde für die Last nicht ausreicht
- Wiederherstellung der Schraubfunktion nach häufiger Montage und Demontage
- Einsatz in Wartung und Instandhaltung an Maschinen, Gehäusen und Befestigungspunkten
- Durchgangsverschraubungen, bei denen die Schraube frei laufen soll
- Gewindeverstärkung in Werkstoffen mit geringer Scherfestigkeit
Hinweis Vor dem Einbau prüfst du Gewindeart und Steigung der Schraube, damit Einsatz und Verbindung zusammenpassen.
- Du ersetzt nur die Gewindeeinsätze und nutzt vorhandene Werkzeuge und Führungselemente weiter, was den Verbrauch kalkulierbar hält.
- Die Last wird über die Gewindeflanken verteilt, wodurch das Bauteil bei wechselnden Schraubkräften entlastet wird.
- Du erhältst ein verschleißarmes Innengewinde, das wiederholte Montagezyklen besser verkraftet als der Grundwerkstoff.
- Der Einsatz unterstützt eine reproduzierbare Verschraubung, weil die Gewindegeometrie stabil bleibt.
Nachteile
- In sehr harten oder spröden Werkstoffen kann der Einbau je nach Ausführung eine besonders saubere Vorbearbeitung erfordern.
- Für hochdynamische Spezialanwendungen kann ein abweichendes Sicherungskonzept nötig sein, abhängig von der Verbindung.
- Starte mit der Prüfung von Gewindeform und Steigung, damit die Ausführung korrekt gewählt ist.
- Bereite die Bohrung durch Aufbohren gemäß Systemvorgabe vor.

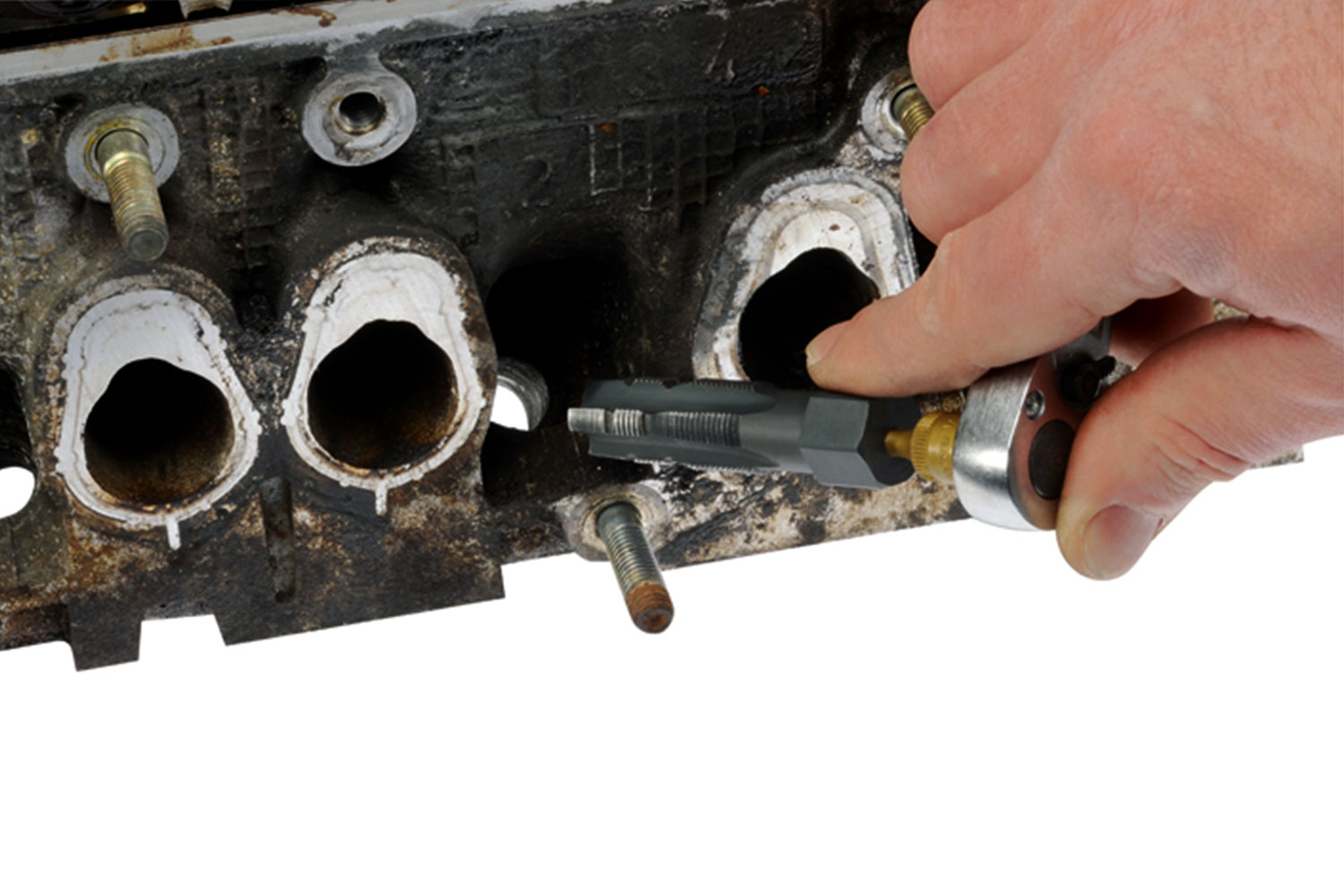

- Schneide das Aufnahmegewinde mit dem passenden Systemgewindebohrer.

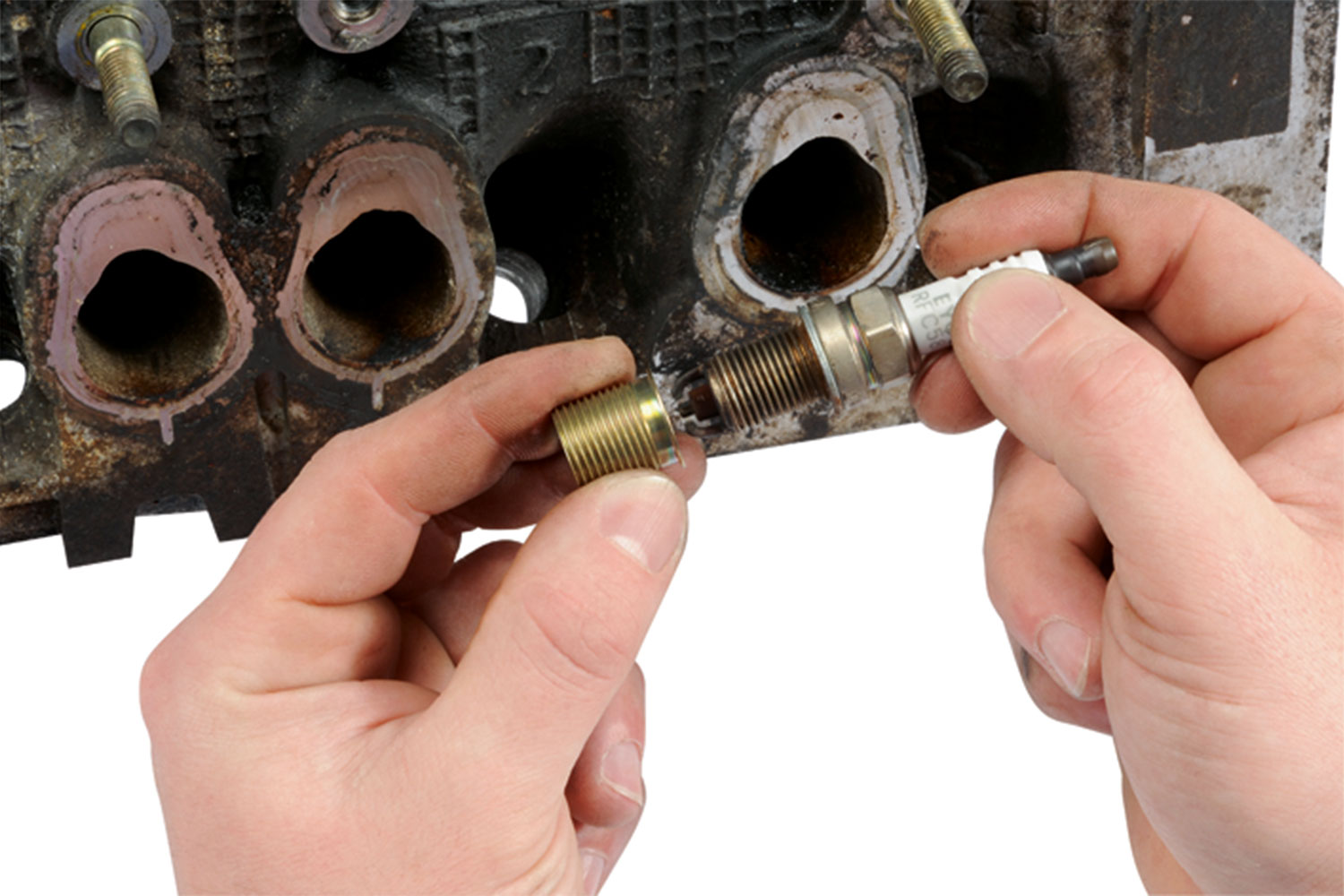

- Setze den Gewindeeinsatz auf das Einbauwerkzeug.

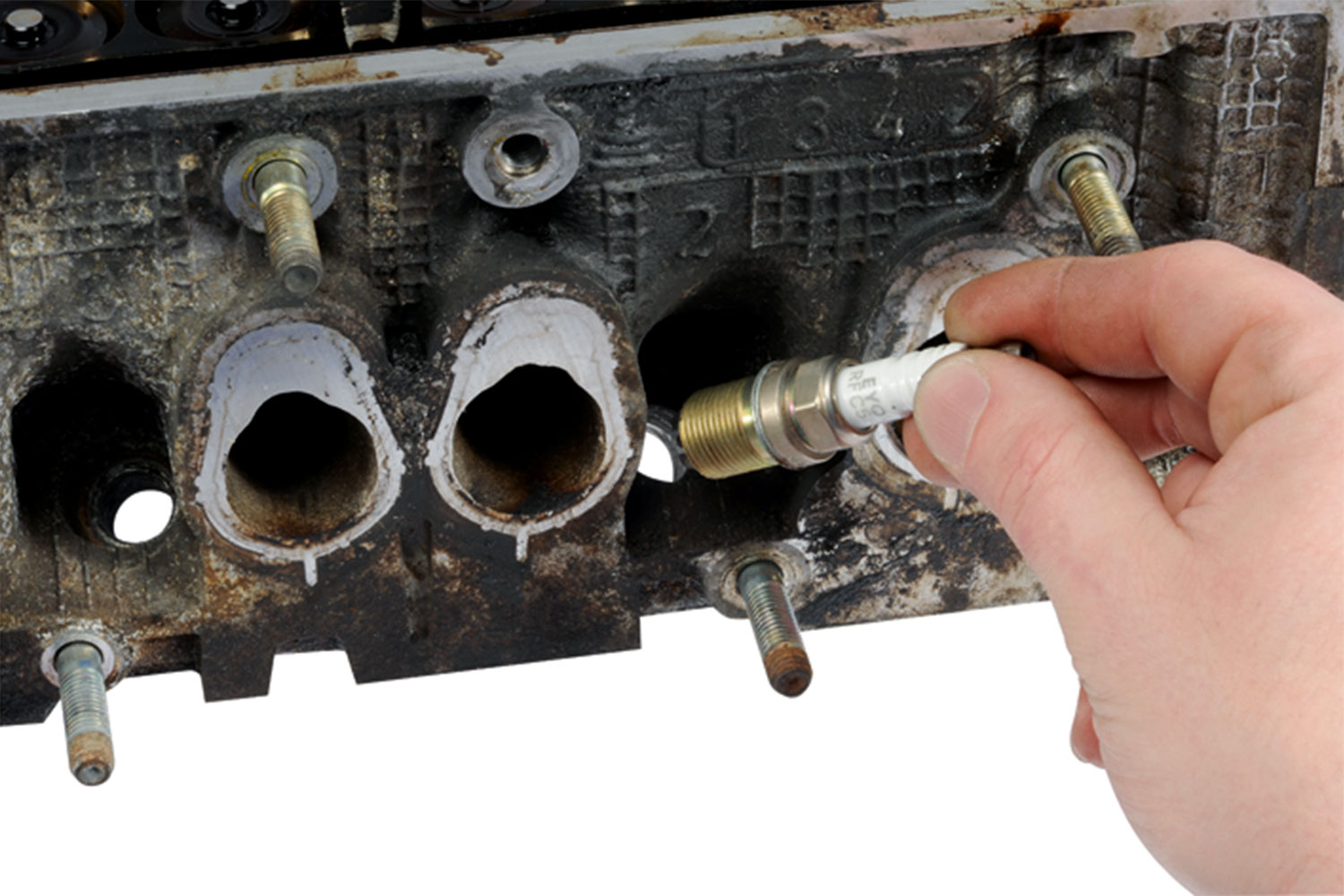

- Setze den Einsatz auf Tiefe, indem du ihn bis zur Einschraubtiefe eindrehst.
- Entferne das Einbauwerkzeug nach dem Einschrauben vom Einsatz.
- Kontrolliere das Innengewinde mit der passenden Schraube auf freien Lauf.
- Nutze bei Bedarf eine bebilderte Anleitung als Referenz: Technische Information V-COIL Gewindereparatur als PDF.
- Gewindeeinsätze in der angegebenen Verpackungseinheit
- Ausführung: frei durchlaufend Typ S
- Gewindeart: metrisch
- Werkstoff: Rostfreier Stahl, je nach Ausführung
- Normbezug: DIN 8140, abhängig von Ausführung
- Wann nutzt du Typ S bei Gewindereparatur?
Typ S ist frei durchlaufend und eignet sich, wenn die Schraube ohne zusätzliche Klemmwirkung montiert und demontiert werden soll. Bei dynamischer Belastung kann eine selbstsichernde Ausführung die passende Alternative sein.
- Wie wählst du die passende Einsatzlänge aus?
Für die Einsatzlänge ist die verfügbare Einschraubtiefe maßgeblich; die Angabe erfolgt meist als Verhältnis zum Nenndurchmesser. Für wiederkehrende Fälle lohnt sich eine dokumentierte Zuordnung in der Arbeitsanweisung.
- Wo findest du die Zuordnung für Vorbohrung und Gewindevorbereitung?
Für die Gewindevorbereitung brauchst du eine passende Bohrung und ein korrektes Systemgewinde, damit der Einsatz sauber sitzt. Nutze dafür: Technische Information Kernloch- und Bohrungszuordnung V-COIL als PDF.
- Für welche Grundwerkstoffe ist ein Drahtgewindeeinsatz besonders sinnvoll?
Der Einsatz wird oft in Werkstoffen mit geringer Scherfestigkeit verwendet, zum Beispiel in Leichtmetall, sowie bei Reparaturen in Stahl. Eine saubere Vorbereitung und passende Einschraubtiefe sind für die Funktion entscheidend.
- Gibt es nach dem Setzen einen Schritt zum Mitnehmerzapfen?
Oft wird der Einsatz über einen Mitnehmerzapfen gesetzt; anschließend wird er entfernt, damit die Schraube ungehindert läuft. Ob das erforderlich ist, hängt von der Ausführung und vom verwendeten System ab.
- Warum ist die Verpackungseinheit für die Planung relevant?
Die Verpackungseinheit beschreibt, wie viele Einsätze du pro Packung erhältst und erleichtert die Verbrauchsplanung in Montage und Instandhaltung.
- Wo bekommst du einen Überblick über Ausführungen und Systemkomponenten?
Im Katalog findest du Ausführungen, Systemkomponenten und Hinweise zur Anwendung. Siehe: VC 23 Katalog als PDF.
Du brauchst Unterstützung bei Auswahl oder Anwendung?
Nutze das Kontaktformular.
