WEISSRING TwinBox Maschinengewindebohrer + Spiralbohrer, DIN 371, HSS-E, M 10 x 1.5 | VÖLKEL
WEISSRING TwinBox Maschinengewindebohrer + Spiralbohrer, DIN 371, HSS-E, M 10 x 1.5
Diese TwinBox unterstützt dich bei Gewindearbeiten, weil Bohrung und Gewindeprozess in einem Set zusammengeführt sind. Fokus auf Edelstahl und vergleichbare Werkstoffe bei DIN 371 und HSS-E.
Für Reparatur, Nacharbeit und Serienprozesse hilft dir die Kombination, weil sie Werkzeugwechsel reduziert. Die Auslegung deckt Durchgangsloch ab, sofern die Ausführung dafür vorgesehen ist.
- Geeignet für Durchgangsloch, abhängig von der Werkzeuggeometrie
- Werkstattprozesse in Maschinenbau, Metallbau und Anlagenbau
- Seriennahe Arbeiten in Fertigung, Montage und Instandhaltung
- Werkstoffbereich: für rostfreie Stähle und hochlegierte Cr-Werkstoffe, wenn die Zerspanung zäh und langspanend ausfällt
- Reparatur und Nacharbeit an Gewindebohrungen im Bauteil
Hinweis VÖLKEL verwendet und empfiehlt Spiralbohrer von LÖHER. LÖHER Produktkatalog als PDF
- Kurzer Weg von der Kernlochbohrung zum Innengewinde
- Farbring-Kennzeichnung erleichtert die Materialzuordnung, sofern vorhanden
- Setlogik unterstützt einen gleichbleibenden Ablauf
- Geeignet für Werkstattprozesse, Wartung und Montage
- Kompakte Aufbewahrung und schneller Zugriff im Arbeitsalltag
Nachteile
- Bei dünnwandigen Bauteilen kann die Gewindequalität stark von Spannung und Führung abhängen.
- Bei Serienfertigung mit engen Taktzeiten kann eine spezialisierte Prozesskette Vorteile bringen.
- Werkstück fixieren und die Achse zur Bohrung sauber ausrichten.
- Mit dem Spiralbohrer die Bohrung herstellen und die Führung stabil halten.
- Späne entfernen und die Kante leicht entgraten.
- Maschinengewindebohrer ansetzen und auf geraden Start achten.
- Mit passender Kühlschmierung schneiden und den Lauf nicht verkanten.
- Nach dem Schneiden Werkzeug zurücknehmen und das Gewinde reinigen.
- Ergebnis mit Schraube oder Prüfdorn kontrollieren und Prozess ggf. anpassen.

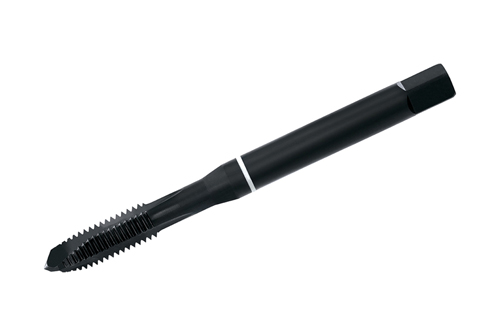

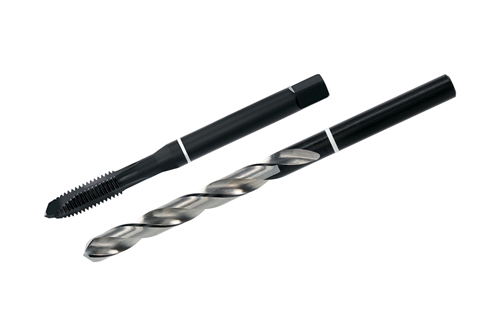

- Maschinengewindebohrer, Ausführung gemäß Produktname
- Spiralbohrer 8.5 mm
- Aufbewahrung in TwinBox
- Farbring: WEISSRING
- Werkstofffokus: für VA-Werkstoffe und schwer zerspanbare, hochlegierte Stähle

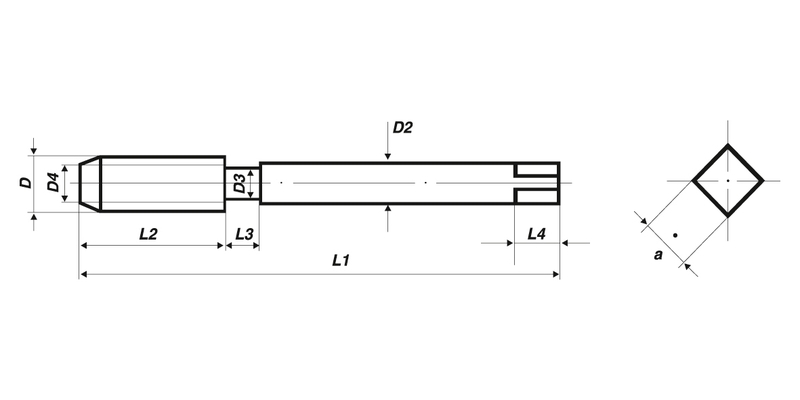

- Norm: DIN 371
- Werkzeugwerkstoff: HSS-E
- Gewinde: M 10 x 1.5

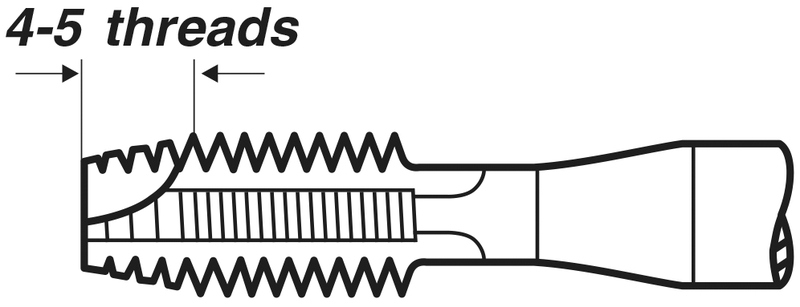

- Bohrungsart: Durchgangsloch
- Spiralbohrer: 8.5 mm
- Kühlschmierung: je nach Werkstoff und Prozessanforderung
- Wofür nutzt du die TwinBox Kombination im Arbeitsablauf?
- Du bereitest zuerst die Kernlochbohrung mit dem Spiralbohrer vor und schneidest danach das Innengewinde mit dem Maschinengewindebohrer. So bleibt der Ablauf klar und nachvollziehbar.
- Was sagt dir der Farbring über den vorgesehenen Werkstoffbereich?
- Der Farbring dient als schnelle Zuordnung. Bei dieser Ausführung ist die Kennzeichnung ausgelegt für VA-Werkstoffe und schwer zerspanbare, hochlegierte Stähle.
- Wie erreichst du eine saubere Gewindequalität im Alltag?
- Achte auf gerade Ausrichtung, stabile Spannung und eine passende Kühlschmierung. Reinige die Bohrung vor dem Schneiden und kontrolliere das Ergebnis anschließend mit einem geeigneten Gegenstück.
- Wo findest du eine Übersicht zu Aufbau und Inhalt der TwinBox Reihe?
- Zur schnellen Orientierung nutze diese Übersicht:Übersicht TwinBox als PDF
- Wann ist es sinnvoll, das Werkzeug zu ersetzen oder nachzuschleifen?
- Wenn du steigende Schnittkräfte, unsauberen Gewindegrund oder Maßabweichungen feststellst, ist eine Prüfung sinnvoll. Abhängig von Ausführung und Einsatz kann ein Werkzeugwechsel die Prozesssicherheit wiederherstellen.
- Gibt es eine Übersicht zur jeweiligen Farbring-Ausführung innerhalb der TwinBox?
- Für Hinweise zur Ausführung und Abgrenzung nutze dieses PDF:WEISSRING TwinBox als PDF
- Was solltest du bei Kühlschmierung und Prozessführung beachten?
- Wähle das Schmiermittel passend zum Werkstoff und halte die Führung stabil. Wenn der Prozess instabil wirkt, reduziere Belastung und prüfe Spannung sowie Ausrichtung.
- Wo findest du weiterführende Informationen zu Gewindewerkzeugen von VÖLKEL?
- Im Katalog findest du technische Grundlagen und Übersichten:VD 23 Katalog als PDF
