Machos para roscas trapezoidales
Las roscas trapezoidales transmiten fuerza y movimiento en lugar de unir piezas: en husillos de prensas, tornillos de banco, mesas elevadoras y máquinas herramienta. Su perfil es más plano y soporta más carga que el de una rosca de fijación. VÖLKEL fabrica los machos de mano correspondientes en HSS-G de Tr 10 x 2 a Tr 36 x 6, en juegos de tres piezas y sueltos.
Por qué se cortan en tres pasadas
El paso de una rosca trapezoidal es grande y el perfil profundo. Una sola herramienta tendría que arrancar mucho más material de golpe que en una rosca de paso grueso. Por eso el corte se reparte entre tres herramientas: desbastador, intermedio y acabador. Puedes comprar el juego completo o pedir un macho suelto cuando uno se desgasta.
Agujero previo
En la rosca trapezoidal el agujero previo no sale de una regla sencilla. Valores de la tabla VÖLKEL:
| Rosca | Agujero previo |
|---|---|
| Tr 10 x 2 | 8,2 mm |
| Tr 12 x 3 | 9,25 mm |
| Tr 16 x 4 | 12,25 mm |
| Tr 20 x 4 | 16,25 mm |
| Tr 24 x 5 | 19,25 mm |
| Tr 30 x 6 | 24,25 mm |
| Tr 36 x 6 | 30,25 mm |
La serie completa acompaña a cada herramienta como información técnica.
No confundir con ACME
La rosca trapezoidal métrica tiene un ángulo de flanco de 30°, la rosca ACME americana 29°. La diferencia es pequeña pero basta para que ambas no sean compatibles. Ante un husillo americano, comprueba el ángulo antes de coger una herramienta métrica.
Para la producción en serie de tuercas trapezoidales hay machos para tuercas en versión Tr. Los giramachos para los cuadrados grandes están en útiles para roscar.
Todos los tamaños de un vistazo
56 artículos en 1 serie. La referencia lleva directamente a la herramienta.

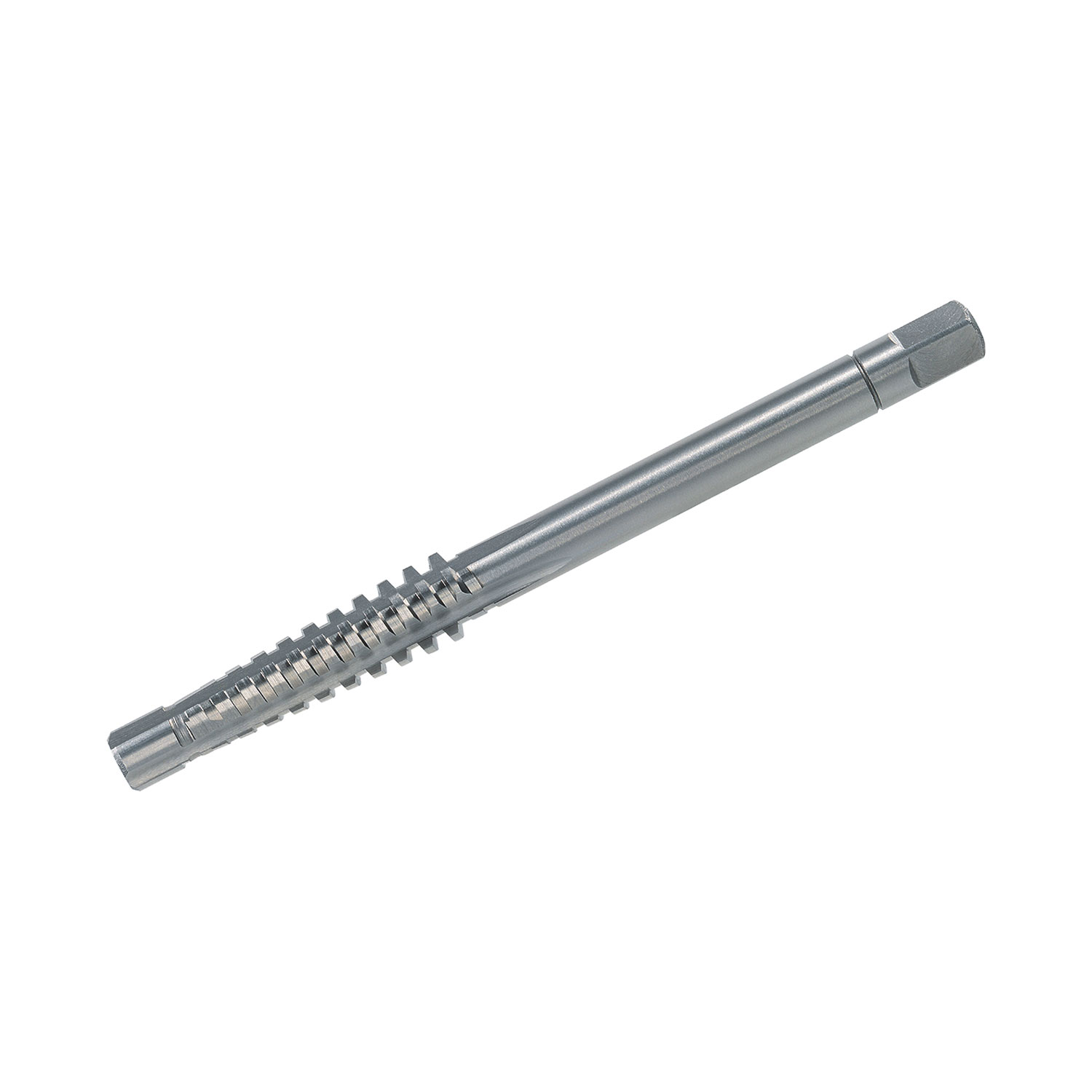

Macho Mano HSS-G
| Roscatamaño nominal | Diámetro de brocaØ en mm | juego de 3 piezas | Desbaste | Intermedio | Acabado |
|---|---|---|---|---|---|
| Tr 10 x 2 | 8.2 | 25108 | 25108-1 | 25108-2 | 25108-3 |
| Tr 10 x 3 | 7.5 | 25112 | 25112-1 | 25112-2 | 25112-3 |
| Tr 12 x 3 | 9.25 | 25116 | 25116-1 | 25116-2 | 25116-3 |
| Tr 14 x 3 | 11.25 | 25120 | 25120-1 | 25120-2 | 25120-3 |
| Tr 14 x 4 | 10.5 | 25124 | 25124-1 | 25124-2 | 25124-3 |
| Tr 16 x 4 | 12.25 | 25128 | 25128-1 | 25128-2 | 25128-3 |
| Tr 18 x 4 | 14.25 | 25132 | 25132-1 | 25132-2 | 25132-3 |
| Tr 20 x 4 | 16.25 | 25136 | 25136-1 | 25136-2 | 25136-3 |
| Tr 22 x 5 | 17.25 | 25140 | 25140-1 | 25140-2 | 25140-3 |
| Tr 24 x 5 | 19.25 | 25144 | 25144-1 | 25144-2 | 25144-3 |
| Tr 26 x 5 | 21.25 | 25148 | 25148-1 | 25148-2 | 25148-3 |
| Tr 28 x 5 | 23.25 | 25152 | 25152-1 | 25152-2 | 25152-3 |
| Tr 30 x 6 | 24.25 | 25156 | 25156-1 | 25156-2 | 25156-3 |
| Tr 32 x 6 | 26.25 | 25160 | 25160-1 | 25160-2 | 25160-3 |
Diámetro de broca: diámetro de broca recomendado por VÖLKEL (Información Técnica «Diámetro de brocas»).
