V-COIL rapid Kit de réparation de filetage, 3 x 0,5 - 1,5D

• pour la réparation de filetages intérieurs M 3 x 0.5 endommagés ou usés
• pour les pièces dont le filetage intérieur d’origine ne garantit plus une tenue fiable
• pour renforcer le filetage dans les matériaux à résistance au cisaillement plus faible, comme les alliages d’aluminium et de magnésium

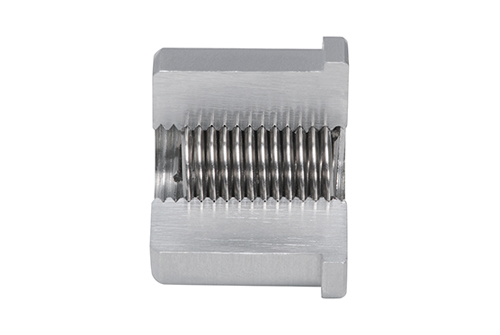

• pour créer un filetage intérieur durable avec un filet rapporté type S à passage libre
• pour atelier, maintenance, montage, construction mécanique, métallurgie et interventions de service
• Processus : entraînement par visseuse sans fil, porte-embout ou à la main via le six pans 1/4"
• Utilisation : taraudage, reprise de filetage et nettoyage de filetage selon l’état du filetage

Remarque Avant la réparation, vérifiez la désignation du filetage, l’état de la pièce, l’épaisseur de paroi et la profondeur disponible. Un bon alignement évite que le filet rapporté soit posé de travers.

• composition complète pour la réparation de filetages intérieurs M 3 x 0.5
• le foret STI et le taraud STI sont adaptés au processus de pose du filet rapporté
• les 10 filets rapportés inclus permettent plusieurs réparations dans la même dimension
• Le type S est à passage libre et rétablit un filetage intérieur normal sans effet de freinage.
• les filets rapportés en acier inoxydable contribuent à un filetage intérieur résistant et protégé contre la corrosion
• l’entraînement six pans 1/4" permet l’utilisation d’une visseuse sans fil et accélère les réparations répétitives
• le coffret plastique protège les composants et simplifie l’organisation de l’atelier

• La réparation n’est fiable que si le perçage, le taraudage STI et la profondeur de pose sont exécutés proprement ; respectez donc la séquence des composants du kit.

1. Examinez le filetage intérieur endommagé et confirmez que la structure de la pièce permet une réparation avec filet rapporté.
2. Maintenez la pièce de manière stable et alignez l’axe de l’outil avec l’axe du filetage existant.

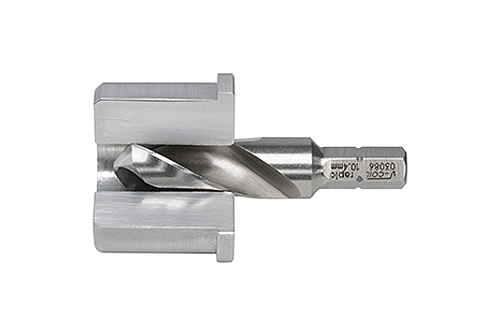

3. Percez la zone filetée endommagée avec le foret STI 3,2 mm inclus.

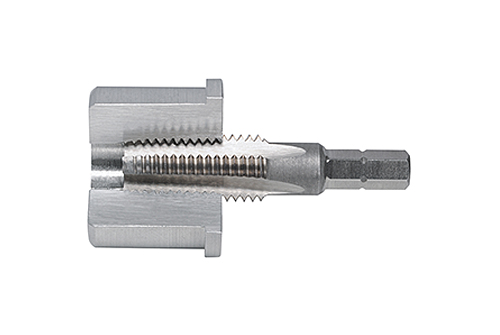

4. Réalisez le taraudage de réception STI avec le taraud STI HexTap et un lubrifiant de coupe adapté.
5. Nettoyez soigneusement le taraudage de réception et retirez tous les copeaux de la zone de réparation.

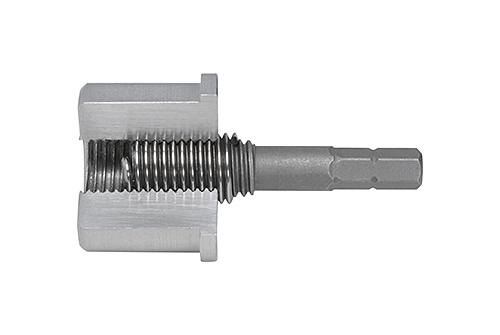

6. Placez le filet rapporté dans l’outil de pose et présentez-le droit devant le taraudage de réception.
7. Insérez le filet rapporté de façon contrôlée dans le sens du filetage jusqu’à la position de pose prévue ; ne tournez jamais à contresens.
8. Retirez l’entraîneur avec le rupteur.

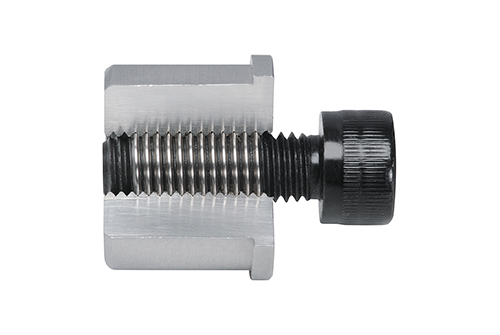

9. Contrôlez le filetage réparé avec la vis correspondante ou un moyen de contrôle approprié.

Tarauds, filières et outils de coupe

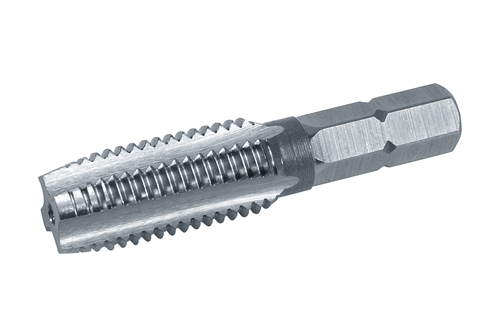

• 1 pièce STI HexTap V-COIL rapid taraud machine Forme D HSS-G - M 3 x 0.5 (03091)

Forets et préparation

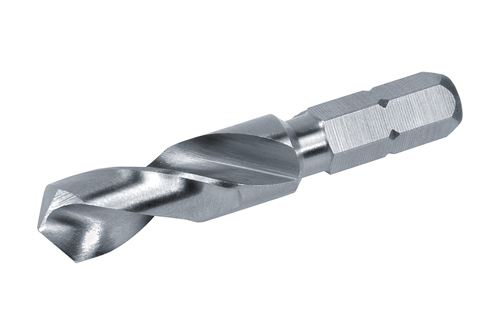

• 1 pièce V-COIL rapid Foret STI, 3.2 mm (03081)

Filets rapportés et composants de réparation

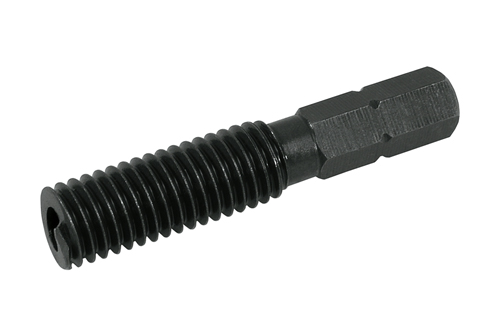

• 1 pièce Outil de pose pour filets rapportés V-COIL (Carré conducteur 1/4") M 3 x 0.5 (08091)

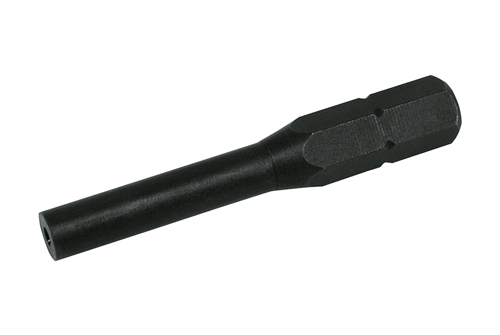

• 1 pièce Rupteur (Carré conducteur 1/4") No. 4 (07091)

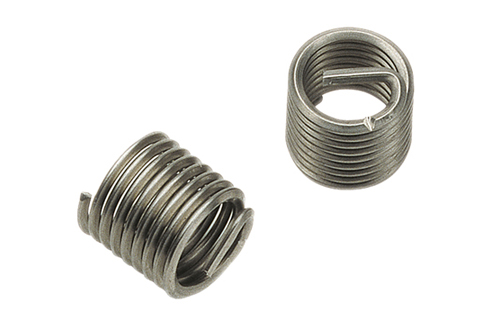

• 10 pièces V-COIL Filet rapporté passage libre type S (standard) M 3 x 0.5 - 1.5 D (100 pièces) (07305)

Porte-outils et accessoires

• 1 pièce porte-embout non magnétique (99BA601)

Rangement et marquage

• 1 pièce coffret plastique (99VC941)

• Classe de produit: réparation de filetage
• Type de produit: kit de réparation de filetage V-COIL rapid
• Système de filetage: filetage métrique ISO (M)
• Dimension nominale: M 3 x 0.5
• Longueur d’insert: 1.5D
• Type d’insert: type S, passage libre
• Référence normative des inserts: DIN 8140
• Tolérance des inserts: ISO 2 (6H)
• Matière des inserts: acier inoxydable
• Taraud: STI HexTap V-COIL rapid taraud machine Forme D HSS-G - M 3 x 0.5
• Foret: foret STI 3,2 mm
• Outil de pose: Outil de pose pour filets rapportés V-COIL (Carré conducteur 1/4") M 3 x 0.5
• Rupteur: Rupteur (Carré conducteur 1/4") No. 4
• Entraînement: six pans 1/4"
• Rangement: coffret plastique
