Tampons filetés pour filetages intérieurs
Avec un tampon fileté, vous contrôlez un filetage intérieur en quelques secondes : le côté entre doit passer, le côté n'entre pas ne doit pas passer. VÖLKEL fabrique plus de 600 tampons filetés de précision en tampons limites avec côté entre et côté n'entre pas sur un manche, ainsi qu'en tampons entre et tampons n'entre pas séparés, selon DIN ISO 1502 pour M et MF, selon ANSI B1.2 pour UNC et UNF, selon DIN EN ISO 228-2 pour G (BSP) et pour les filetages coniques NPT.
Tampon limite ou jauges séparées ?

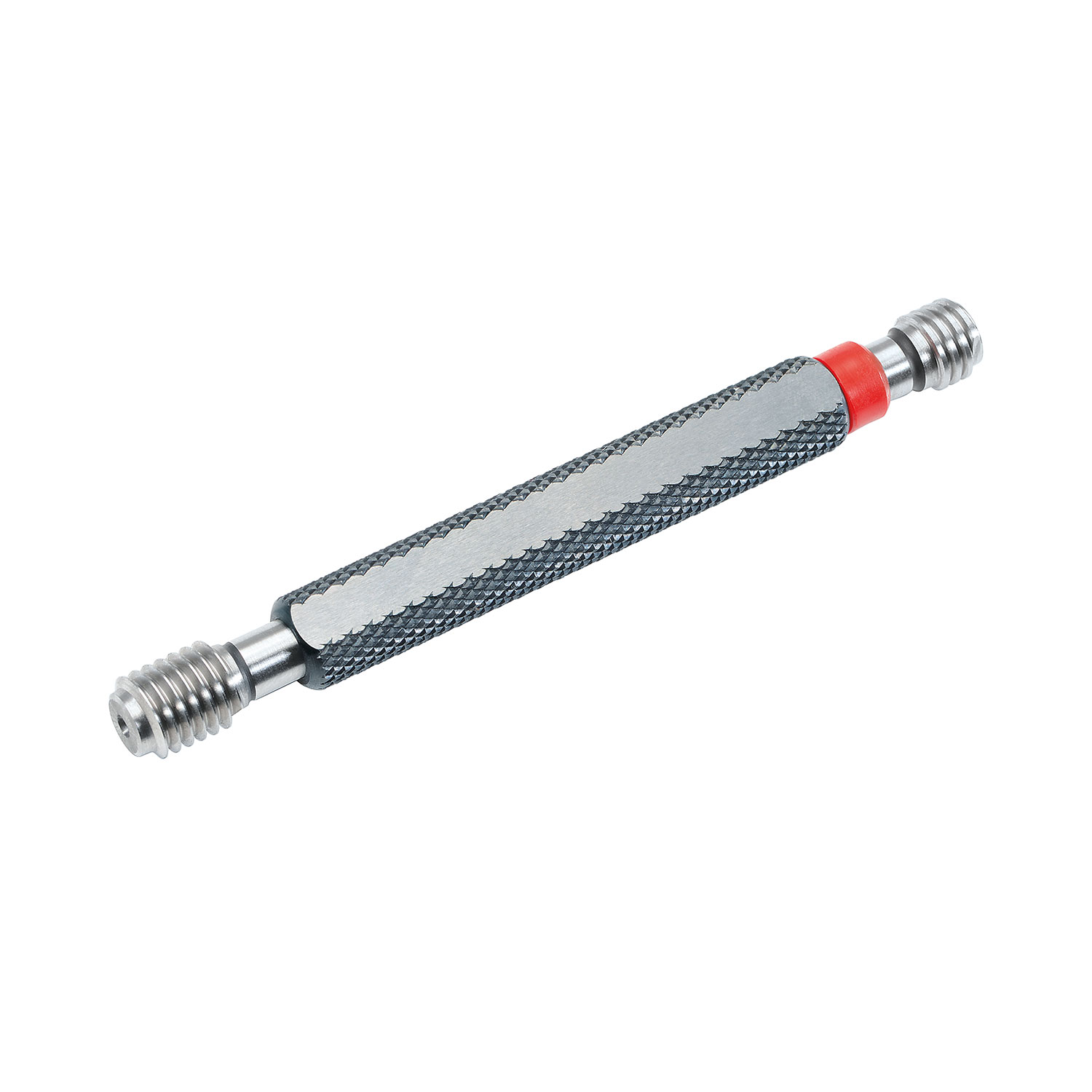

Le tampon limite est le choix pratique pour la production et la réception : côté entre et côté n'entre pas sont sur un même manche, le côté n'entre pas se reconnaît à sa bague rouge et à son filetage plus court. Les tampons entre et n'entre pas séparés sont utiles lorsqu'un seul côté est sollicité, lorsque le poids compte pour les grands diamètres, ou lorsqu'un côté usé doit être remplacé seul.
La bonne tolérance
Pour les filetages intérieurs métriques, 6H est la règle. 6G et 7G contrôlent les filetages avec écart fondamental, tels qu'ils sont taillés avant zingage ou revêtement, +0,1 mm la version surdimensionnée, 4H l'ajustement plus serré. Les filetages UN se contrôlent avec 2B (standard) ou 3B (serré). La jauge doit correspondre à la tolérance avec laquelle le filetage a été taillé.
Comment contrôler
Le côté entre doit se visser sans effort sur toute la longueur du filetage. Le côté n'entre pas ne doit pas prendre plus de deux tours. Les deux sans outil, avec un filetage propre et ébavuré.
Revêtement DLC et STI
Pour les contrôles fréquents, il existe des tampons à revêtement DLC. Pour le taraudage de réception des filets rapportés, il vous faut des tampons filetés STI ; les filetages extérieurs se contrôlent avec des bagues filetées.
