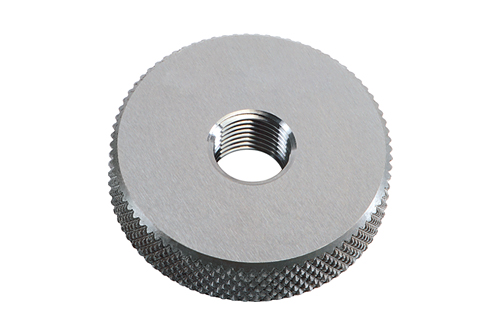

Calibres bague ENTRE, 7 pièces Set dans coffret en plastique M 3 - M 12

Tarauds, filières et outils de coupe

• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 3 x 0.5 (16188)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 4 x 0.7 (16190)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 5 x 0.8 (16191)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 6 x 1.0 (16192)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 8 x 1.25 (16194)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 10 x 1.5 (16196)
• 1 pièce Bague filetée de contrôle ENTRE (Tol. 6g) - M 12 x 1.75 (16198)

Rangement et marquage

• 1 pièce coffret plastique (99VD917)

• Nombre de pièces : Jeu de 7 pièces
• Type de filetage : Filetage métrique ISO DIN 13
• Dimension nominale : M3 - M12
• Emballage : Coffret en plastique robuste

Vérification avec la bague ENTRE filetée :
La bague ENTRE filetée doit pouvoir être vissée à la main (sans trop d'effort) sur toute la longueur sur le filetage de la pièce. Si cela n'est pas possible, le filetage ne satisfait pas aux exigences (= N'ENTRE PAS).

Remarque importante : Pour les pièces usinées et les calibres, la température de référence est de 20° Celsius.

Q: Qu'est-ce qu'un calibre bague ENTRE fileté ?

R: Un calibre bague ENTRE fileté est un outil de test conçu spécifiquement pour vérifier les filetages externes (sur des boulons, des vis, etc.) afin de s'assurer qu'ils ne sont pas trop grands et qu'ils se trouvent dans les tolérances spécifiées.

Q: Quelle est la différence entre un calibre bague ENTRE et un calibre bague ENTRE/N'ENTRE PAS ?

R: Un calibre bague ENTRE vérifie à lui seul la tolérance maximale du filetage externe. En revanche, un calibre bague N'ENTRE PAS séparé vérifierait la tolérance minimale. Un filetage est considéré comme "bon" s'il s'adapte sur toute sa longueur dans la bague ENTRE et ne s'adapte pas du tout dans la bague N'ENTRE PAS, ou seulement sur les 1 ou 2 premières spires.

Q: À quels types de filetages ce jeu est-il adapté ?

R: Ce jeu est conçu pour les filetages métriques ISO selon DIN 13 de M3 à M12. C'est donc un outil universel pour le contrôle qualité dans de nombreuses applications.

Q: Que signifie la température de référence de 20° Celsius ?

R: La température de référence de 20°C est la norme à laquelle tous les filetages et calibres sont calibrés et testés. Les différences de température peuvent faire se dilater ou se contracter le matériau, ce qui fausserait le résultat de la mesure.

Q: Comment dois-je stocker les calibres bagues ?

R: Les calibres bagues doivent être stockés dans leur coffret en plastique fourni, dans un endroit sec, propre et sans poussière. Cela les protège de la corrosion et des dommages, assurant ainsi leur précision et leur longévité.
