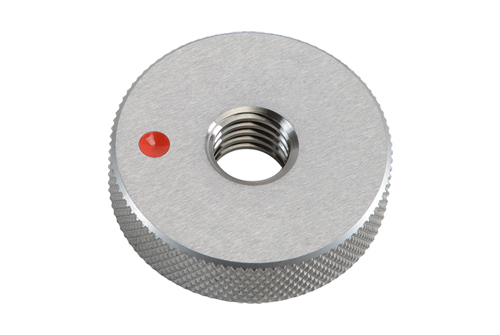

Calibres bague N'ENTRE PAS, 7 pièces Set dans coffret en plastique M 3 - M 12

• 1x Bague N'ENTRE PAS filetée, métrique M3 (16332)
• 1x Bague N'ENTRE PAS filetée, métrique M4 (16334)
• 1x Bague N'ENTRE PAS filetée, métrique M5 (16335)
• 1x Bague N'ENTRE PAS filetée, métrique M6 (16336)
• 1x Bague N'ENTRE PAS filetée, métrique M8 (16338)
• 1x Bague N'ENTRE PAS filetée, métrique M10 (16340)
• 1x Bague N'ENTRE PAS filetée, métrique M12 (16342)

• Nombre de pièces : Jeu de 7 pièces
• Type de filetage : Filetage métrique ISO DIN 13
• Dimension nominale : M3 - M12
• Marquage : Marquage rouge
• Emballage : Coffret en plastique robuste

Vérification avec la bague N'ENTRE PAS filetée :
La bague N'ENTRE PAS filetée ne doit pouvoir être vissée à la main (sans trop d'effort) que sur un maximum de deux rotations dans le filetage de la pièce. S’il peut être vissé sur plus de deux rotations sur le filetage, le filetage ne satisfait pas aux exigences (= N'ENTRE PAS).

Remarque importante : Pour les pièces usinées et les calibres, la température de référence est de 20° Celsius.

Q: À quoi sert un calibre bague N'ENTRE PAS fileté ?

R: Un calibre N'ENTRE PAS est un outil de mesure de précision pour l'inspection des filetages externes. Il est utilisé pour s'assurer que les filetages ne sont pas trop petits, ce qui pourrait empêcher de visser les écrous ou les composants correspondants.

Q: Quelle est la différence entre un calibre ENTRE et un calibre N'ENTRE PAS ?

R: Le calibre ENTRE vérifie l'ajustement du filetage (la tolérance maximale), tandis que le calibre N'ENTRE PAS vérifie si le filetage n'est pas trop petit (la tolérance minimale). Le filetage est considéré comme conforme si la pièce s'adapte dans le calibre ENTRE et ne s'adapte pas du tout dans le calibre N'ENTRE PAS, ou seulement sur les 1 ou 2 premières spires.

Q: Pourquoi la bague N'ENTRE PAS est-elle marquée en rouge ?

R: Le marquage rouge sert à la différenciation visuelle et a pour but d'éviter toute confusion avec le calibre ENTRE. C'est crucial car la logique de test pour les deux outils est opposée.

Q: Que signifie la température de référence de 20° Celsius ?

R: La température de référence de 20°C est la norme à laquelle tous les filetages et calibres sont calibrés et testés. Les différences de température peuvent faire se dilater ou se contracter le matériau, ce qui fausserait le résultat de la mesure.

Q: Que dois-je faire si un filetage est classé comme "non conforme" ?

R: Si un filetage s'adapte à la bague N'ENTRE PAS sur plus de deux spires, il est trop petit. Un tel filetage ne respecte pas la norme et n'est pas adapté à l'application prévue. Il doit être retravaillé ou le composant en question doit être mis au rebut.
