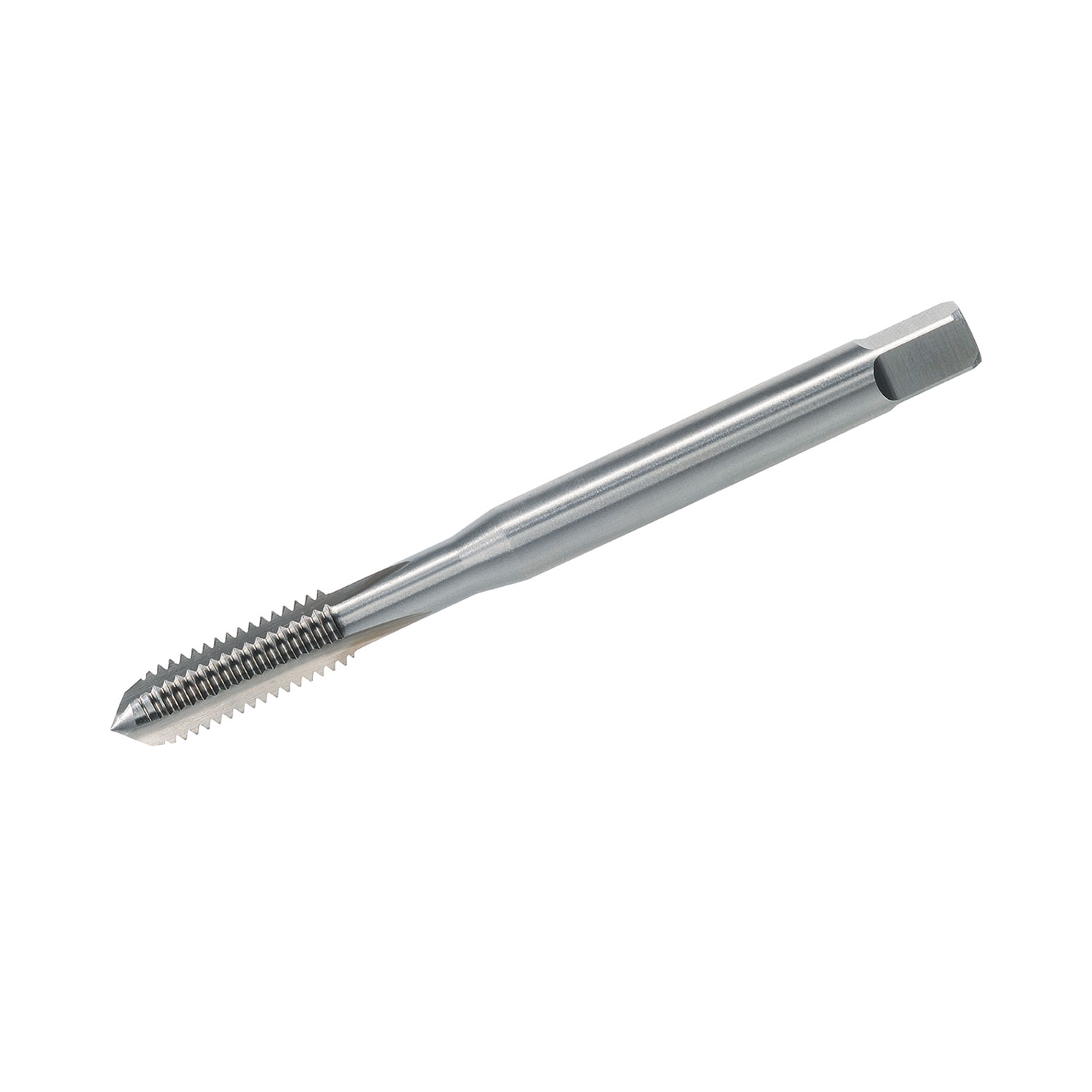

Maschinengewindebohrer für metrisches Linksgewinde
Ein Linksgewinde zieht sich beim Drehen gegen den Uhrzeigersinn fest. Es kommt überall dort zum Einsatz, wo die Drehrichtung eines Bauteils ein Rechtsgewinde lösen würde — an Spannvorrichtungen, Spindeln und umlaufenden Wellen. Maschinengewindebohrer schneiden das Gewinde in einem Durchgang und laufen in der Bohrmaschine, im Bearbeitungszentrum oder im Gewindeschneidapparat.
VÖLKEL führt dafür 70 Ausführungen nach DIN 371 und DIN 376, aus HSSE, von M 3 x 0,5 bis M 52 x 5,0. Die Anschnittformen B und C decken Durchgangs- und Sacklöcher ab.
70 Produkte gefunden
Sortieren nach
Alle Größen auf einen Blick
70 Artikel in 2 Baureihen. Die Artikelnummer führt direkt zum Werkzeug.
Maschinengewindebohrer DIN 376 HSSE Linksgewinde
| GewindeNenngröße | KernlochØ in mm | Form B | Form C | Form C 35° SP |
|---|---|---|---|---|
| M 3 x 0.5 LH | 2,5 | 34526 | – | 34726 |
| M 4 x 0.7 LH | 3,3 | 34530 | – | 34730 |
| M 5 x 0.8 LH | 4,2 | 34534 | – | 34734 |
| M 6 x 1.0 LH | 5 | 34538 | – | 34738 |
| M 8 x 1.25 LH | 6,8 | 34542 | – | 34742 |
| M 10 x 1.5 LH | 8,5 | 34546 | – | 34746 |
| M 12 x 1.75 LH | 10,2 | 34550 | 34450 | 34750 |
| M 14 x 2.0 LH | 12 | 34554 | 34454 | 34754 |
| M 16 x 2.0 LH | 14 | 34558 | 34458 | 34758 |
| M 18 x 2.5 LH | 15,5 | 34562 | 34462 | 34762 |
| M 20 x 2.5 LH | 17,5 | 34566 | 34466 | 34766 |
| M 22 x 2.5 LH | 19,5 | 34570 | 34470 | 34770 |
| M 24 x 3.0 LH | 21 | 34574 | 34474 | 34774 |
| M 27 x 3.0 LH | 24 | 34576 | – | 34776 |
| M 30 x 3.5 LH | 26,5 | 34578 | – | 34778 |
| M 33 x 3.5 LH | 29,5 | 34580 | – | 34780 |
| M 36 x 4.0 LH | 32 | 34582 | – | 34782 |
| M 39 x 4.0 LH | 35 | 34584 | – | 34784 |
| M 42 x 4.5 LH | 37,5 | 34586 | – | 34786 |
| M 45 x 4.5 LH | 40,5 | 34588 | – | 34788 |
| M 48 x 5.0 LH | 43 | 34590 | – | 34790 |
| M 52 x 5.0 LH | 47 | 34592 | – | 34792 |
Maschinengewindebohrer DIN 371 HSSE Linksgewinde
| GewindeNenngröße | KernlochØ in mm | Form B | Form C | Form C 35° SP |
|---|---|---|---|---|
| M 3 x 0.5 LH | 2,5 | 33526 | 33426 | 33726 |
| M 4 x 0.7 LH | 3,3 | 33530 | 33430 | 33730 |
| M 5 x 0.8 LH | 4,2 | 33534 | 33434 | 33734 |
| M 6 x 1.0 LH | 5 | 33538 | 33438 | 33738 |
| M 7 x 1.0 LH | 6 | 33540 | – | – |
| M 8 x 1.25 LH | 6,8 | 33542 | 33442 | 33742 |
| M 10 x 1.5 LH | 8,5 | 33546 | 33446 | 33746 |
Kernloch: von VÖLKEL empfohlener Bohrerdurchmesser (Technische Information „Kernlochmaße“).
