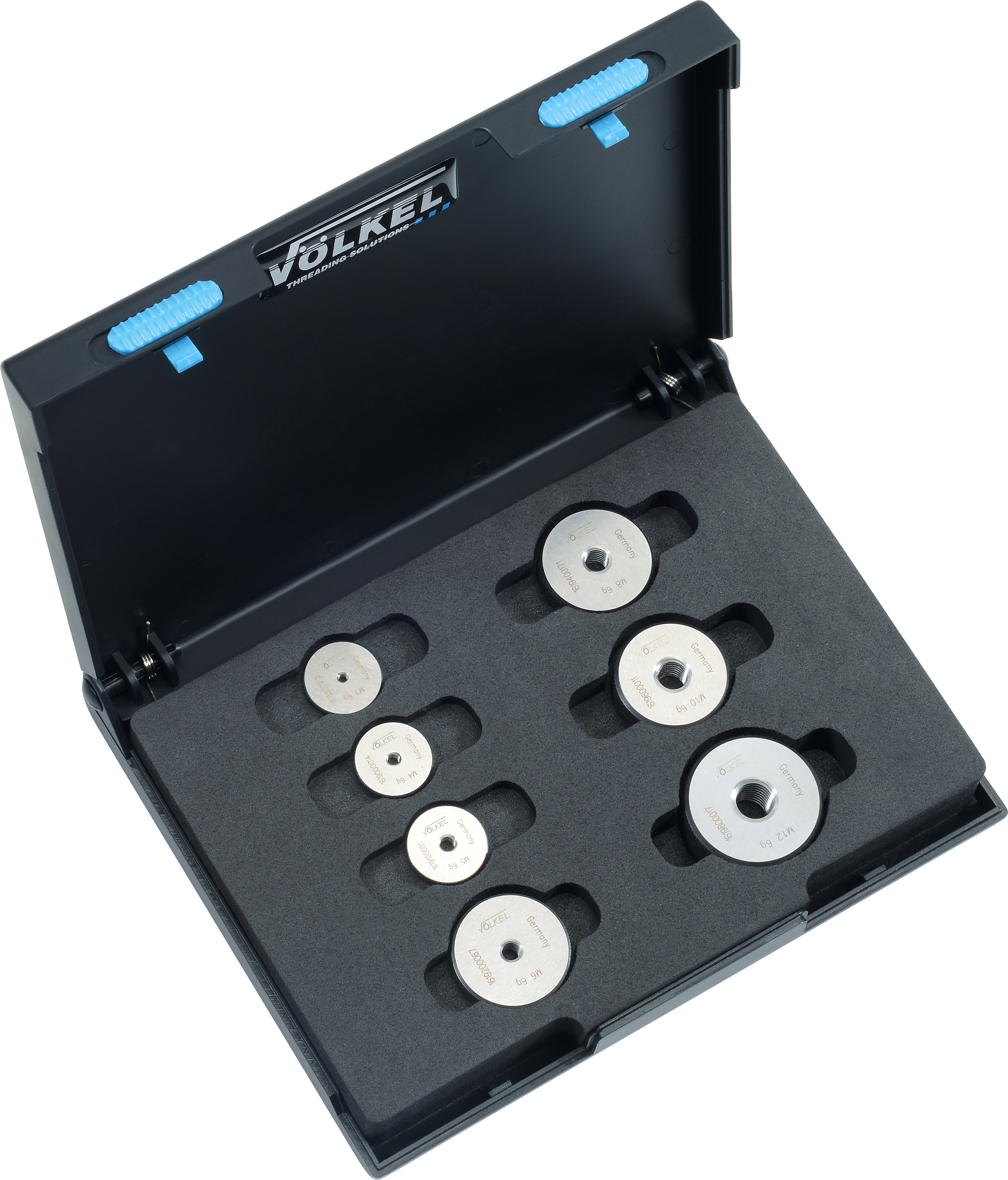

Gewindelehrringe für Außengewinde
Gewindelehrringe prüfen Außengewinde auf Bolzen, Schrauben, Wellen und Rohren. VÖLKEL fertigt über 800 Präzisions-Lehrringe als Gutlehrringe und Ausschusslehrringe nach DIN ISO 1502 für metrische Regel- und Feingewinde, nach ANSI B1.2 für UNC und UNF, nach DIN EN ISO 228-2 für Rohrgewinde G und für kegelige NPT-Gewinde. Standardtoleranz ist 6g, daneben 6e für Gewinde mit größerem Spiel und 2A für UN-Gewinde.
Gutlehrring und Ausschusslehrring gehören zusammen

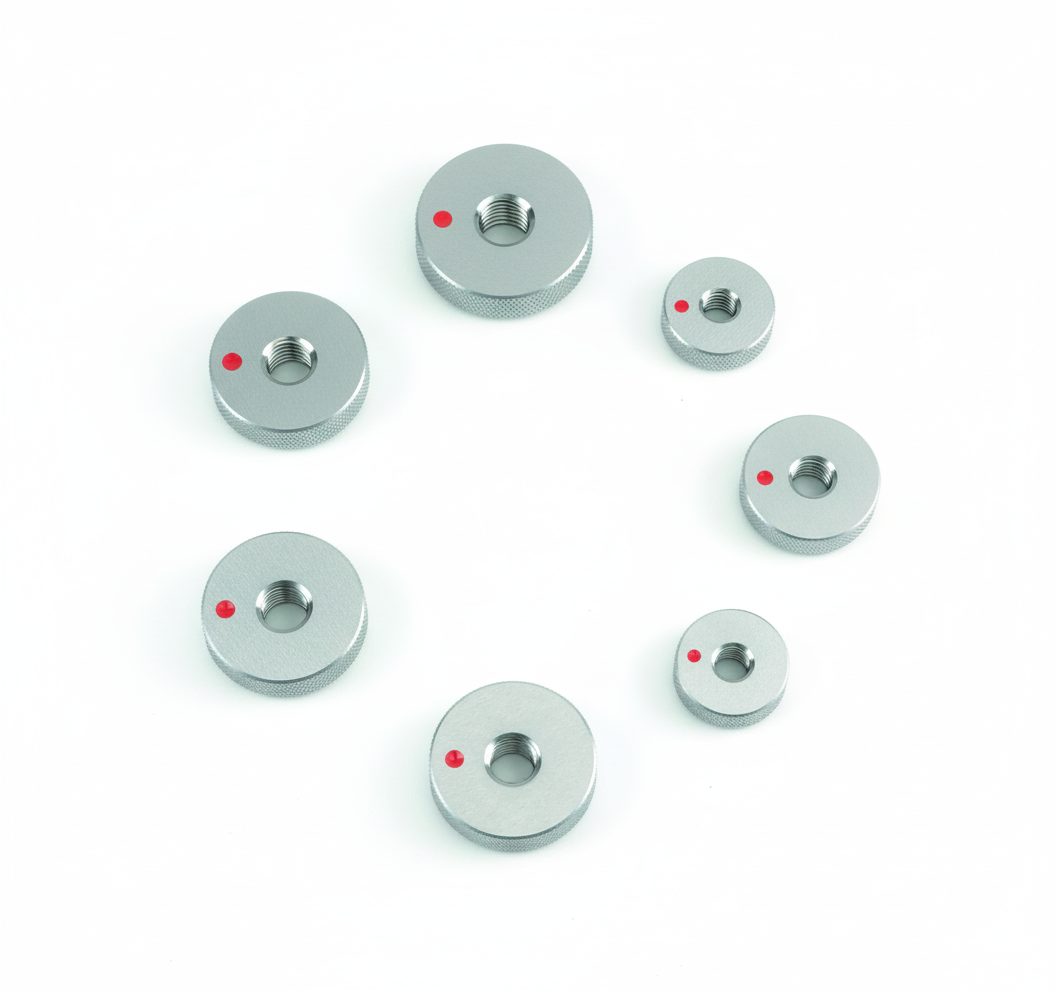

Anders als beim Lehrdorn sind beide Seiten getrennte Werkzeuge. Der Gutlehrring muss sich über die volle Gewindelänge aufschrauben lassen, sonst ist das Außengewinde zu groß oder das Profil unvollständig. Der Ausschusslehrring, erkennbar an der roten Kennzeichnung, darf sich höchstens zwei Umdrehungen aufschrauben lassen, sonst ist das Gewinde zu klein. Erst beide Ergebnisse zusammen ergeben ein gültiges Prüfurteil.
Toleranz wählen
Metrische Außengewinde werden in der Regel in 6g gefertigt und geprüft. 6e gilt für Gewinde mit größerem Spiel, etwa vor einer dickeren Beschichtung. UN-Gewinde prüfst Du mit 2A, Rohrgewinde G nach DIN EN ISO 228-2 mit Klasse A. Die Lehre muss zur Toleranz des Schneideisens passen, mit dem das Gewinde hergestellt wurde.
Prüfen und pflegen
Das Gewinde sollte sauber, entgratet und frei von Spänen sein, die Lehre ohne Kraft und ohne Werkzeug geführt werden. Lehrringe sind Präzisionsteile; nach der Prüfung leicht einölen und getrennt lagern. Für Innengewinde findest Du die passenden Lehrdorne, für Außengewinde, die mit dem Schneideisen entstehen, die passenden Schneideisen. Grundlagen zur Gewindeprüfung stehen im Beitrag Gewinde mit Lehren prüfen.
