V-COIL notch: Gewindeeinsätze ohne Zapfen

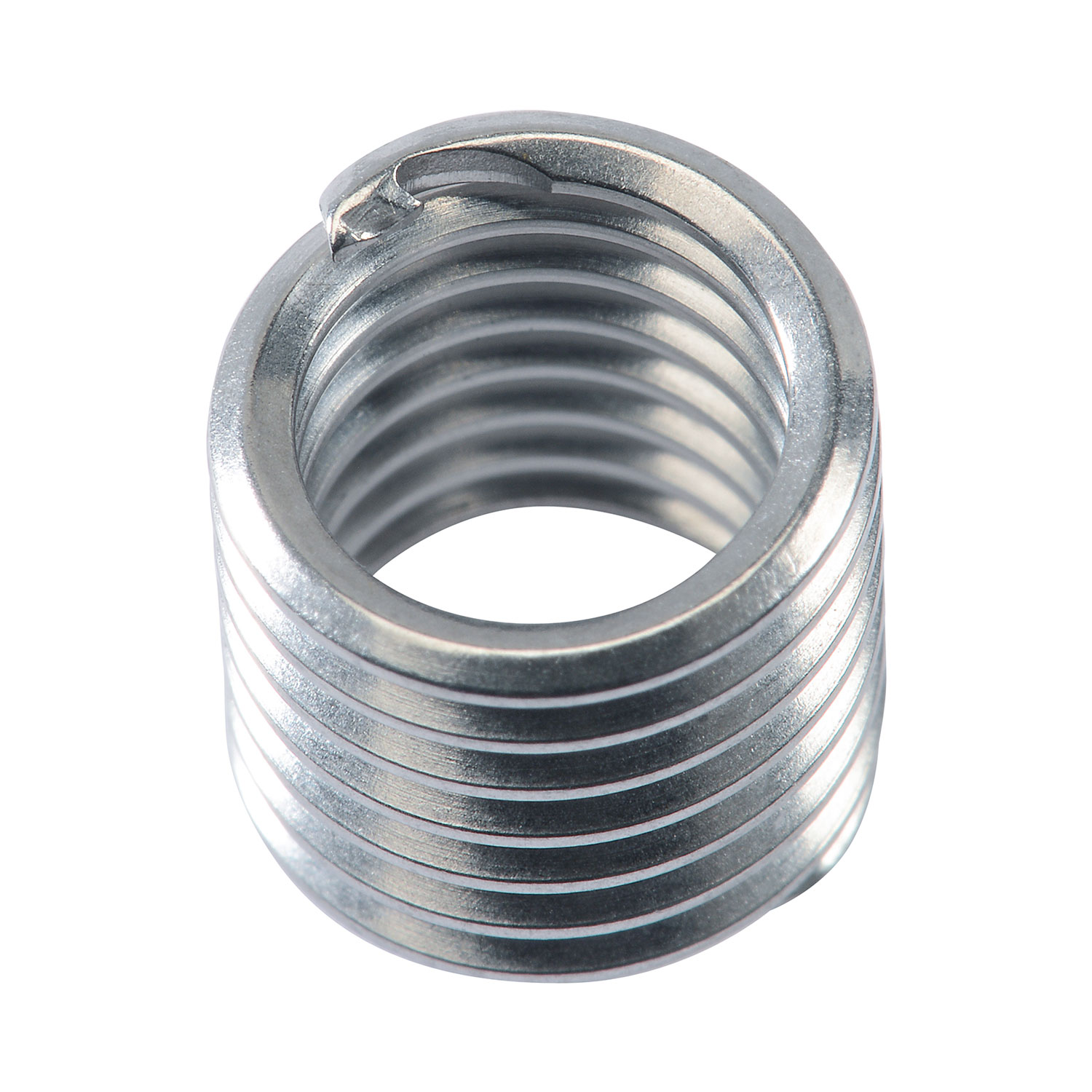

V-COIL notch Gewindeeinsätze vom Typ SN haben statt des Mitnehmerzapfens eine Kerbe am Ende der Windung. Das Einbauwerkzeug greift in diese Kerbe, dreht den Einsatz ein und wieder aus, ohne dass ein Zapfen gebrochen werden muss. Es bleibt kein loses Metallteil im Bauteil, der Einsatz lässt sich von beiden Seiten setzen und bei Bedarf wieder entfernen. Im Programm sind Einsätze in 1,0 D bis 2,0 D, Reparatursätze und Einbauwerkzeuge von M 3 bis M 12.
Wann zapfenlos die bessere Wahl ist
- Sacklöcher, aus denen ein gebrochener Zapfen nicht entfernt werden kann.
- Hydraulik, Pneumatik, Motoren, wo ein loses Teil Schäden verursacht.
- Serienfertigung, weil der Arbeitsschritt Zapfenbrechen und die Kontrolle entfallen.
- Nacharbeit: Der Einsatz kann mit demselben Werkzeug wieder ausgedreht und ersetzt werden.
Werkzeug und Ablauf

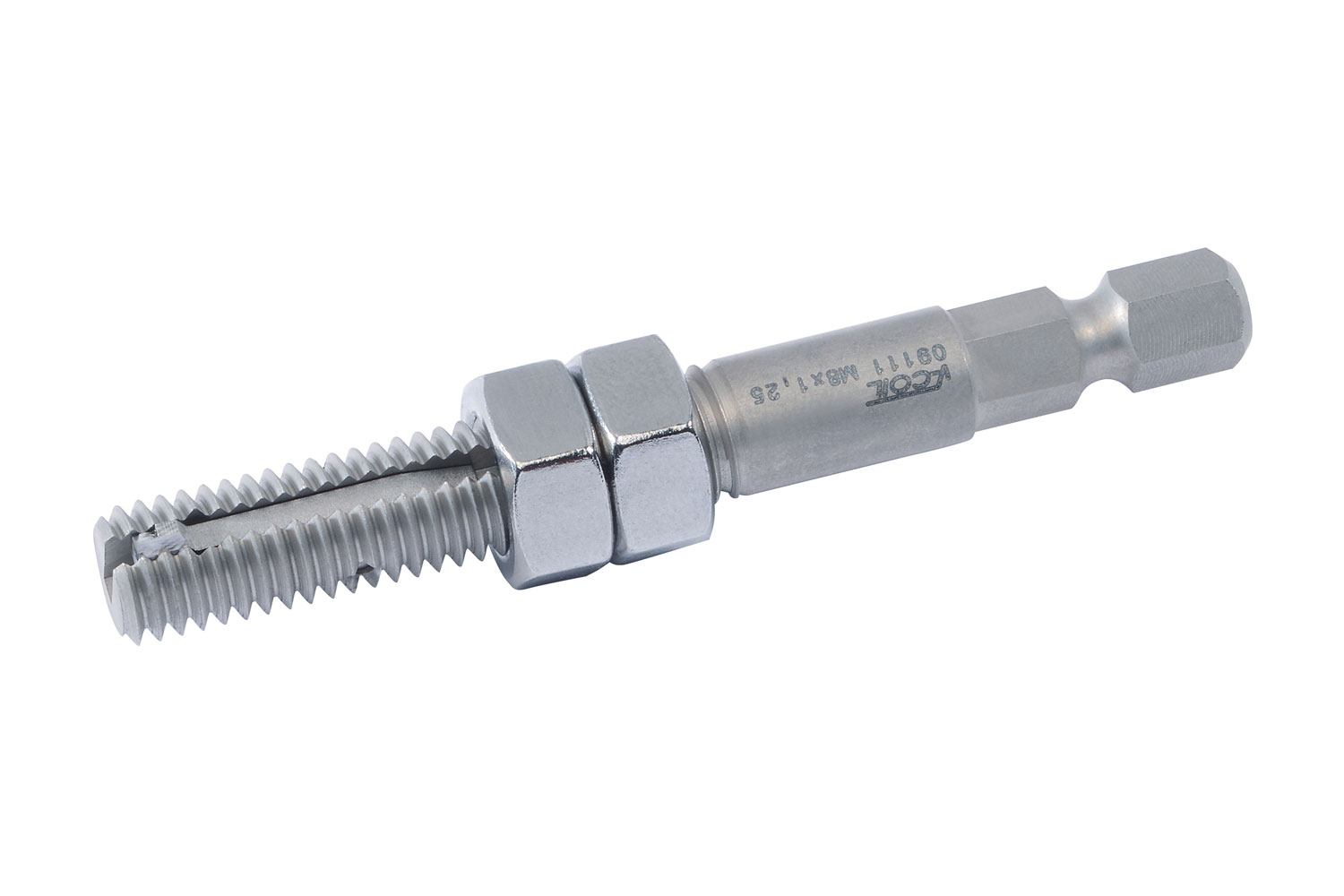

Aufbohren und Aufnahmegewinde schneiden laufen wie bei jedem V-COIL Einsatz mit STI-Spiralbohrer und STI-Gewindebohrer. Das V-COIL notch Einbauwerkzeug nimmt den Einsatz an der Kerbe auf und dreht ihn bündig oder leicht versenkt ein. Danach ist das Gewinde sofort belastbar.
Sätze und Einsätze

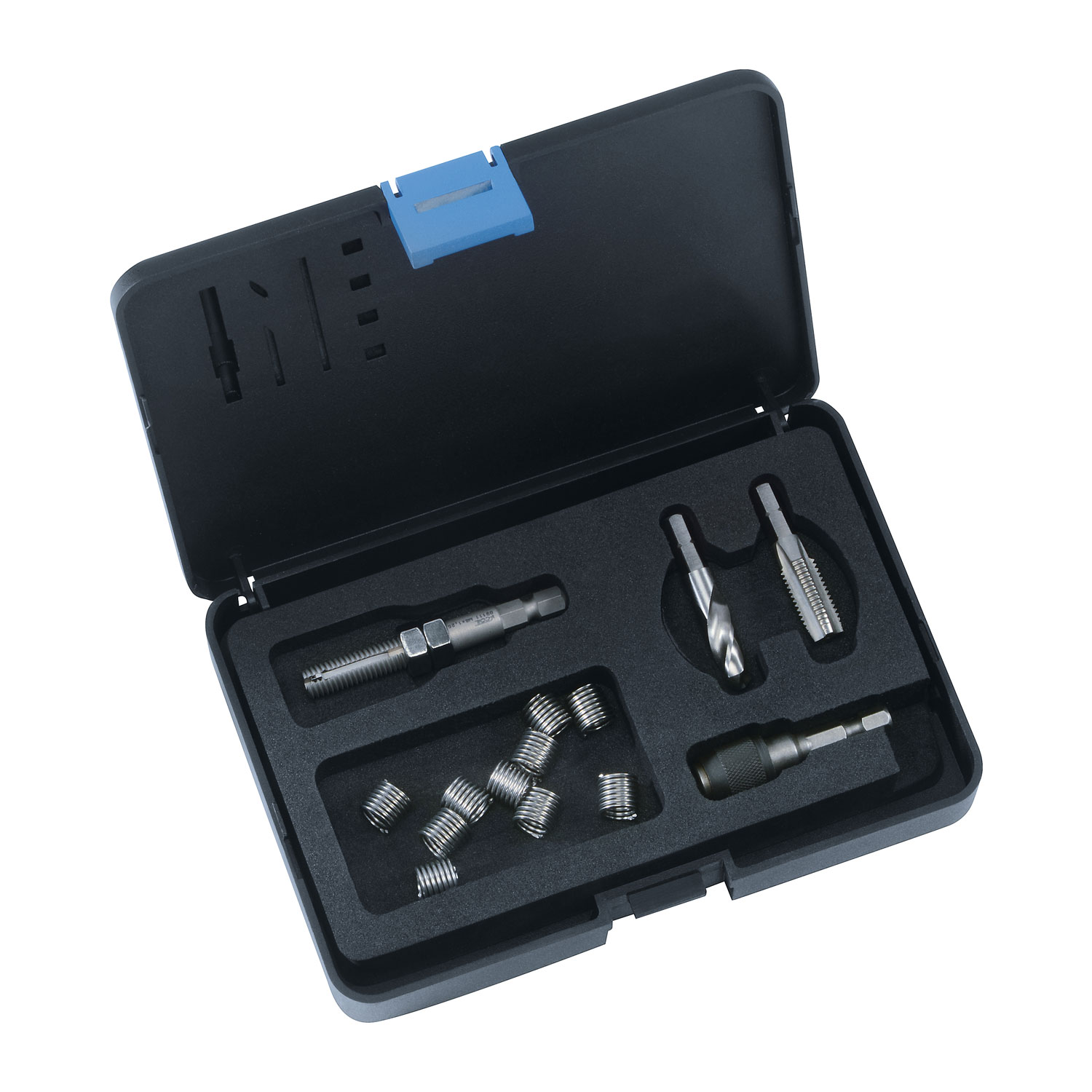

Die V-COIL notch Gewinde-Reparatursätze enthalten STI-Gewindebohrer, Einbauwerkzeug und Einsätze in 1,5 D für M 3 bis M 12. Nachschub gibt es bei den zapfenlosen Gewindeeinsätzen in Packungen zu 100 Stück. Einsätze mit Zapfen, selbstsichernde Ausführungen und Zollgewinde findest Du bei den V-COIL Gewindeeinsätzen, alle Werkzeuge bei den Montagewerkzeugen.
