Maschinengewindebohrer für jede Bohrungsart
Maschinengewindebohrer schneiden das Innengewinde in einem Arbeitsgang auf Bohrmaschine, Bearbeitungszentrum oder Drehmaschine. VÖLKEL liefert rund 1.900 Ausführungen nach DIN 371, DIN 374 und DIN 376 sowie ISO 529 und JIS B 4430: für metrische Regel- und Feingewinde, UNC, UNF, UNEF, BSW, BSF, Rohrgewinde G, Rc, Rp und NPT, Rundgewinde Rd, Fahrradgewinde BSC sowie Linksgewinde. Werkstoffe sind HSS-G, HSSE und HSSE-PM, auf Wunsch mit VAP-, TiN-, TiCN- oder TiAlN-Behandlung.
Form des Anschnitts: Durchgangsloch oder Sackloch

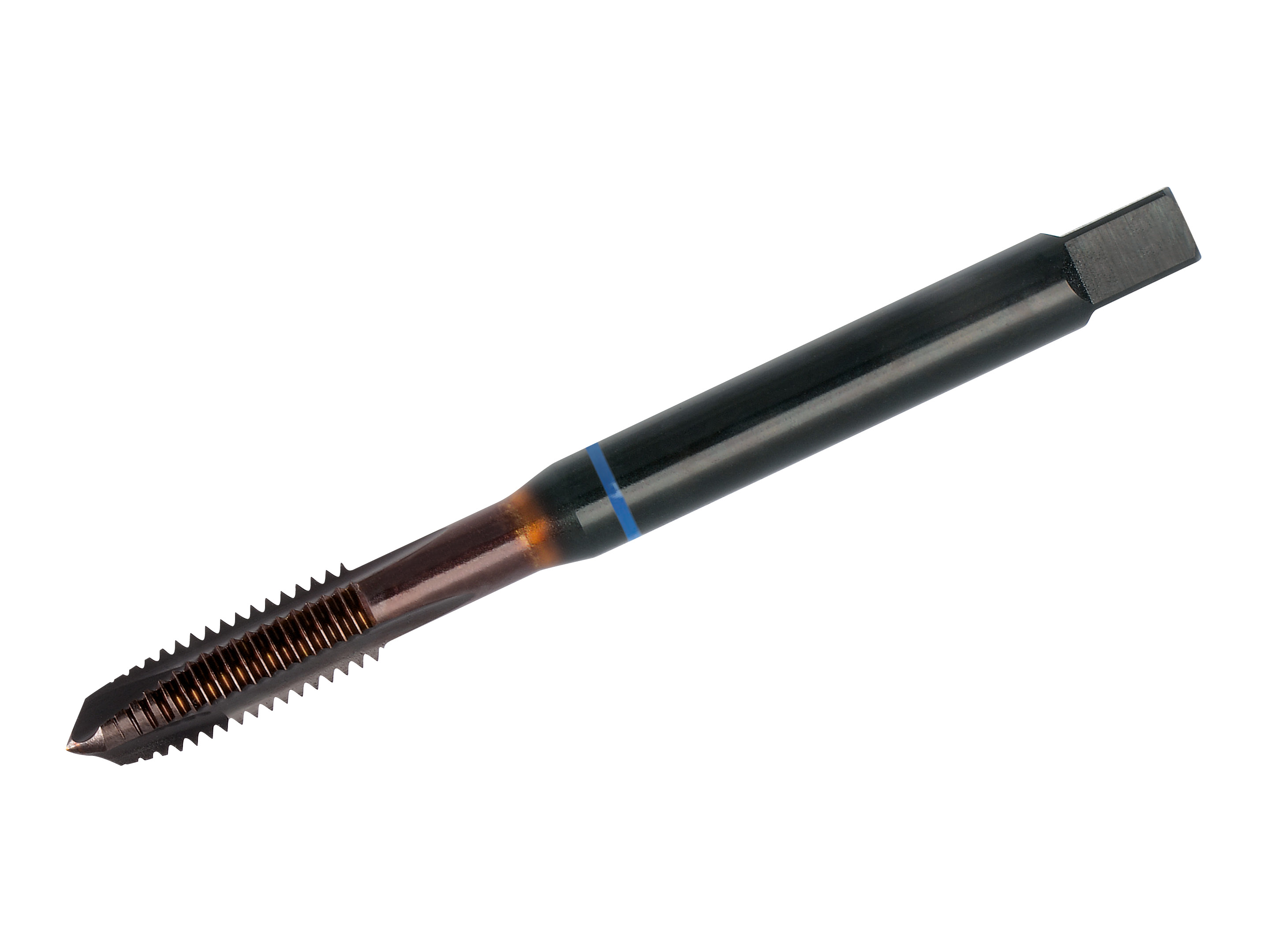

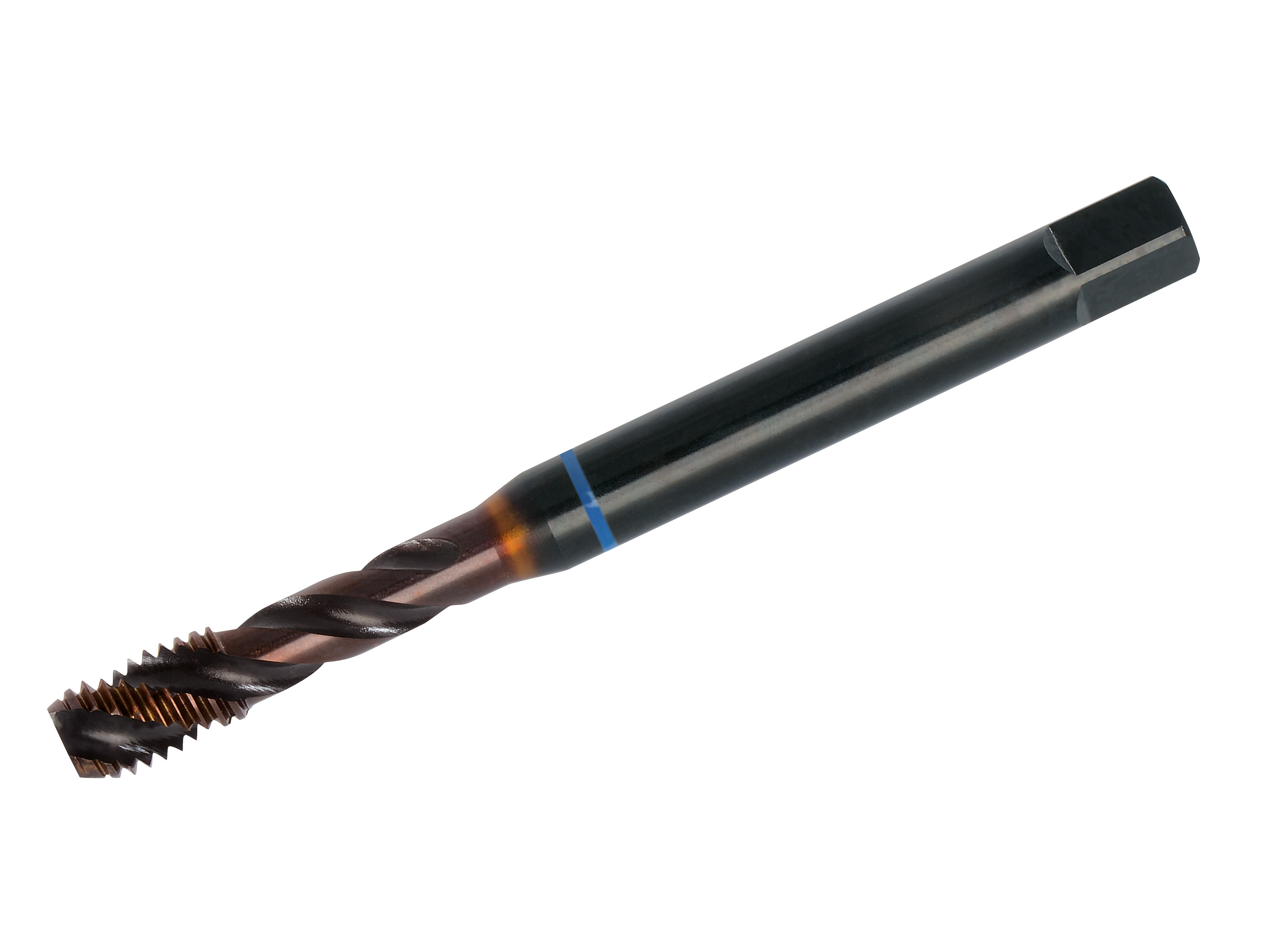

Der Anschnitt bestimmt, wohin die Späne gehen. Form B hat einen Schälanschnitt von 4 bis 5 Gängen und schiebt die Späne nach vorn aus dem Loch; sie ist die Wahl für alle Durchgangslöcher. Form C mit 2 bis 3 Gängen Anschnitt und Rechtsspirale (15°, 35° oder 40° RSP) fördert die Späne nach hinten und ist für Sacklöcher gedacht. Form A mit 6 bis 8 Gängen eignet sich für kurze Durchgangslöcher, Form B-AZ mit ausgesetzten Zähnen für zähe, langspanende Werkstoffe. Die Grundentscheidung erklärt der Beitrag Form B oder Form C.
Norm und Schaft
DIN 371 gilt bis M 10 und hat einen verstärkten Schaft, DIN 376 ab M 12 einen Überlaufschaft, DIN 374 deckt die Feingewinde ab. Für längere Auskragungen gibt es die extra langen Ausführungen, für Sonderfälle Kombi-Gewindebohrer mit Rundschaft und Vierkantaufnahme.
Werkstoff und Beschichtung
HSS-G deckt Baustähle, Guss und NE-Metalle ab. HSSE ist die Wahl für rostfreie und legierte Stähle, HSSE-PM für hochfeste Werkstoffe. VAP verbessert die Haftung des Schmierstoffs, TiN und TiAlN erhöhen Härte und Schnittgeschwindigkeit, TiCN ist mit 3.000 HV die härteste Schicht für abrasive Werkstoffe. Eine Übersicht gibt der Beitrag Beschichtungen im Überblick. Wer die Zuordnung nicht selbst treffen will, nimmt die Farbring-Maschinengewindebohrer, bei denen die Ringfarbe die Werkstoffgruppe angibt.
Toleranz und Kernloch
Standard ist die Toleranz ISO 2 (6H). Für beschichtete Werkstücke oder größeres Spiel gibt es 6G, 7G, +0,1 mm und 4H, erklärt im Beitrag Gewindebohrtoleranzen im Überblick. Das Kernloch für jedes Gewinde steht in der Kernlochtabelle. Passende Sätze mit Spiralbohrer findest Du in den Maschinengewindebohrer-Sätzen.
