Gewindebohrer für zylindrische Rohrgewinde
Das G-Gewinde nach BSP ist das europäische Rohrgewinde: zylindrisch, mit einem Flankenwinkel von 55° und abgerundeten Spitzen. Es dichtet nicht über das Gewinde selbst, sondern über eine Dichtfläche oder einen Dichtring. VÖLKEL fertigt die Maschinengewindebohrer dafür nach DIN 5156 aus HSSE und nach ISO 529 aus HSS-G, jeweils in Form B und Form C, auf Wunsch TiN-beschichtet, von G 1/8 x 28 aufwärts.
G, R und NPT auseinanderhalten
Die drei werden am häufigsten verwechselt, und keine Kombination davon ist verschraubbar:
- G (BSP): zylindrisch, 55°, dichtet über eine Dichtfläche oder einen Ring.
- R außen und Rc innen (BSPT): kegelig, 55°, dichtet über die Flanken.
- NPT: kegelig, 60°, amerikanische Norm, in der Regel mit Dichtmittel.
Ein G-Innengewinde und ein R-Außengewinde lassen sich kombinieren, wenn die Verbindung über einen Dichtring erfolgt. Die Zusammenhänge erklärt der Beitrag Rohrgewindearten erklärt.
Die Bezeichnung
Bei G 1/2 x 14 ist 1/2 nicht der Außendurchmesser, sondern die überlieferte Nennweite des Rohres. Der tatsächliche Gewindeaußendurchmesser liegt bei rund 20,9 mm. 14 ist die Gangzahl pro Zoll. Wer nach Durchmesser misst und in einer metrischen Tabelle sucht, findet deshalb nichts Passendes.
Form C und Beschichtung

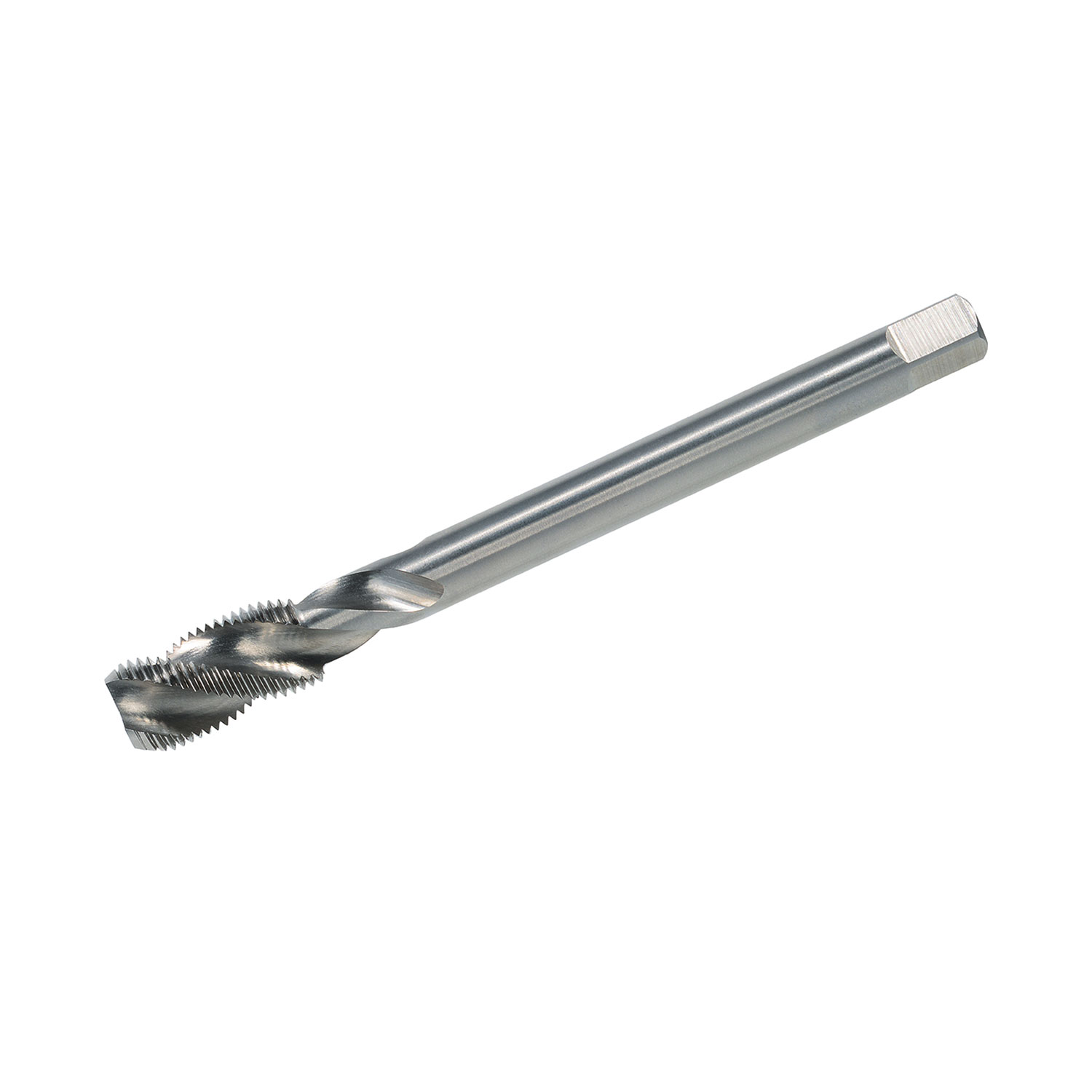

Form C mit Rechtsspirale fördert die Späne nach hinten und eignet sich für Durchgangs- und Sacklöcher. HSSE deckt legierte und rostfreie Stähle ab, die TiN-Beschichtung erhöht Härte und Standzeit und erlaubt höhere Schnittgeschwindigkeit; eine Übersicht gibt der Beitrag Beschichtungen im Überblick.
Kegelige Rohrgewinde und andere Systeme findest du bei den Maschinengewindebohrern, Außengewinde schneidest du mit Schneideisen, geprüft wird mit Lehren aus den Gewindelehren.
Alle Größen auf einen Blick
71 Artikel in 3 Baureihen. Die Artikelnummer führt direkt zum Werkzeug.

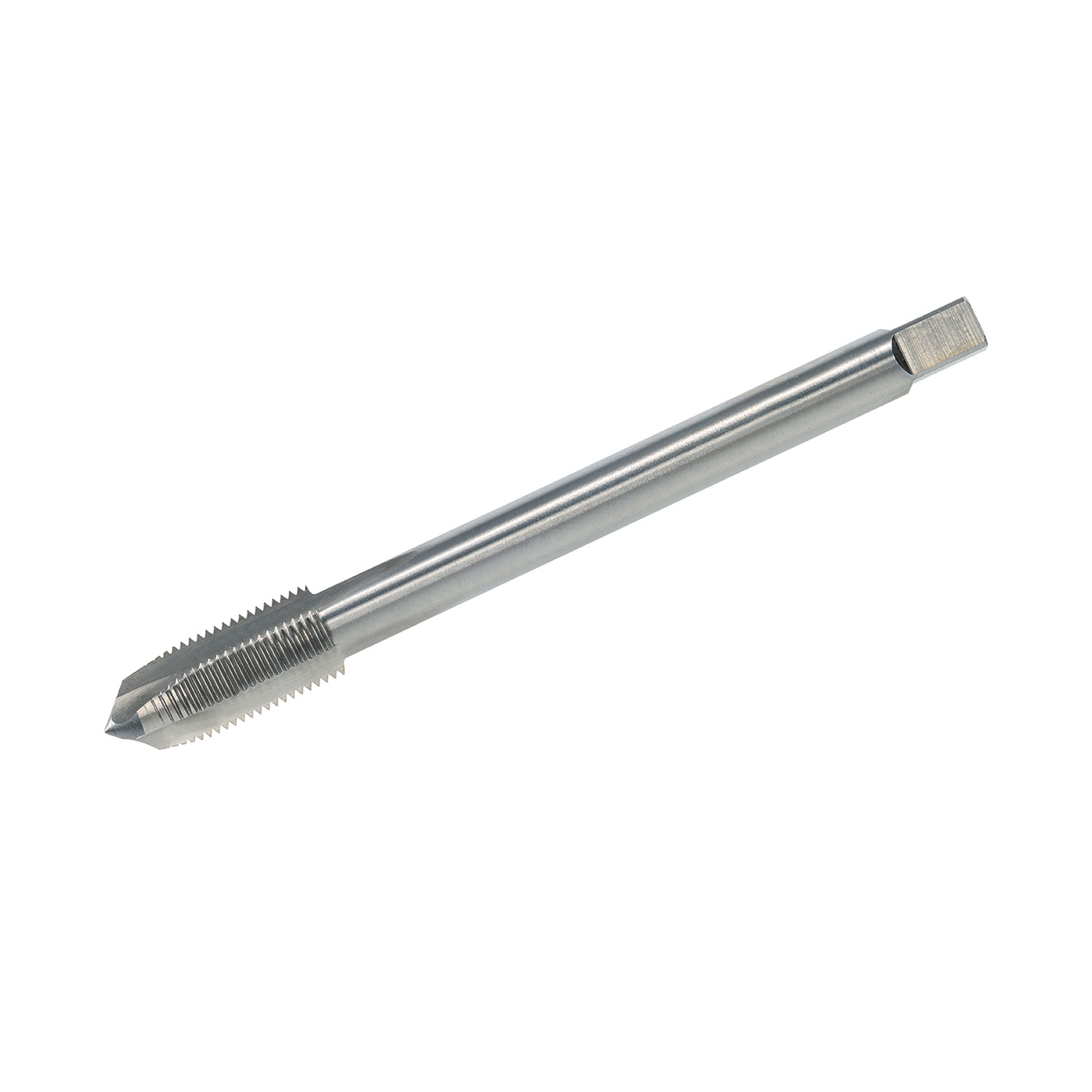

Maschinengewindebohrer DIN 5156 HSSE
| GewindeNenngröße | KernlochØ in mm | Form B | Form C | Form C 35° SP |
|---|---|---|---|---|
| G (BSP) 1/8 x 28 | 8,8 | 78512 | 78412 | 78712 |
| G (BSP) 1/4 x 19 | 11,8 | 78514 | 78414 | 78714 |
| G (BSP) 3/8 x 19 | 15,25 | 78516 | 78416 | 78716 |
| G (BSP) 1/2 x 14 | 19 | 78518 | 78418 | 78718 |
| G (BSP) 5/8 x 14 | 21 | 78520 | 78420 | 78720 |
| G (BSP) 3/4 x 14 | 24,5 | 78522 | 78422 | 78722 |
| G (BSP) 7/8 x 14 | 28,25 | 78524 | 78424 | 78724 |
| G (BSP) 1" x 11 | 30,75 | 78526 | 78426 | 78726 |
| G (BSP) 1.1/8 x 11 | 35,3 | 78530 | 78430 | 78730 |
| G (BSP) 1.1/4 x 11 | 39,5 | 78534 | 78434 | 78734 |
| G (BSP) 1.3/8 x 11 | 41,7 | 78538 | 78438 | 78738 |
| G (BSP) 1.1/2 x 11 | 45,25 | 78542 | 78442 | 78742 |
| G (BSP) 1.3/4 x 11 | 51,1 | 78550 | 78450 | 78750 |
| G (BSP) 2" x 11 | 57 | 78554 | 78454 | 78754 |

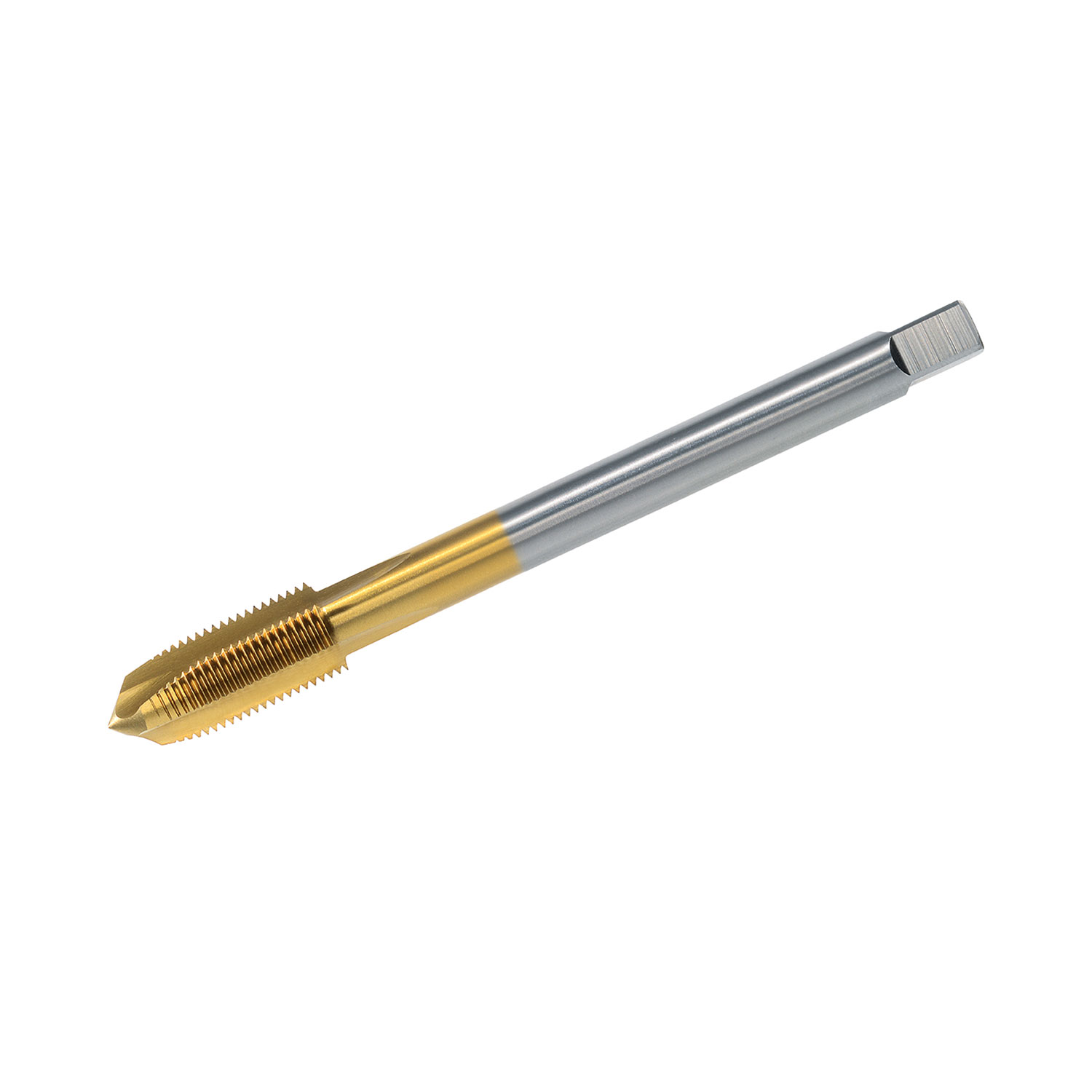

Maschinengewindebohrer DIN 5156 HSSE TIN
| GewindeNenngröße | KernlochØ in mm | Form B | Form C | Form C 35° SP |
|---|---|---|---|---|
| G (BSP) 1/8 x 28 | 8,8 | 78513 | 78413 | 78713 |
| G (BSP) 1/4 x 19 | 11,8 | 78515 | 78415 | 78715 |
| G (BSP) 3/8 x 19 | 15,25 | 78517 | 78417 | 78717 |
| G (BSP) 1/2 x 14 | 19 | 78519 | 78419 | 78719 |
| G (BSP) 3/4 x 14 | 24,5 | 78523 | 78423 | 78723 |
| G (BSP) 1" x 11 | 30,75 | 78527 | 78427 | 78727 |
Maschinengewindebohrer ISO 529 HSS-G
| GewindeNenngröße | KernlochØ in mm | Form B | Form C 35° SP |
|---|---|---|---|
| G (BSP) 1/8 x 28 | 8,8 | 86512 | 86712 |
| G (BSP) 1/4 x 19 | 11,8 | 86514 | 86714 |
| G (BSP) 3/8 x 19 | 15,25 | 86516 | 86716 |
| G (BSP) 1/2 x 14 | 19 | 86518 | 86718 |
| G (BSP) 3/4 x 14 | 24,5 | 86522 | 86722 |
| G (BSP) 1" x 14 | 30,75 | 86526 | – |
Kernloch: von VÖLKEL empfohlener Bohrerdurchmesser (Technische Information „Kernlochmaße“).
