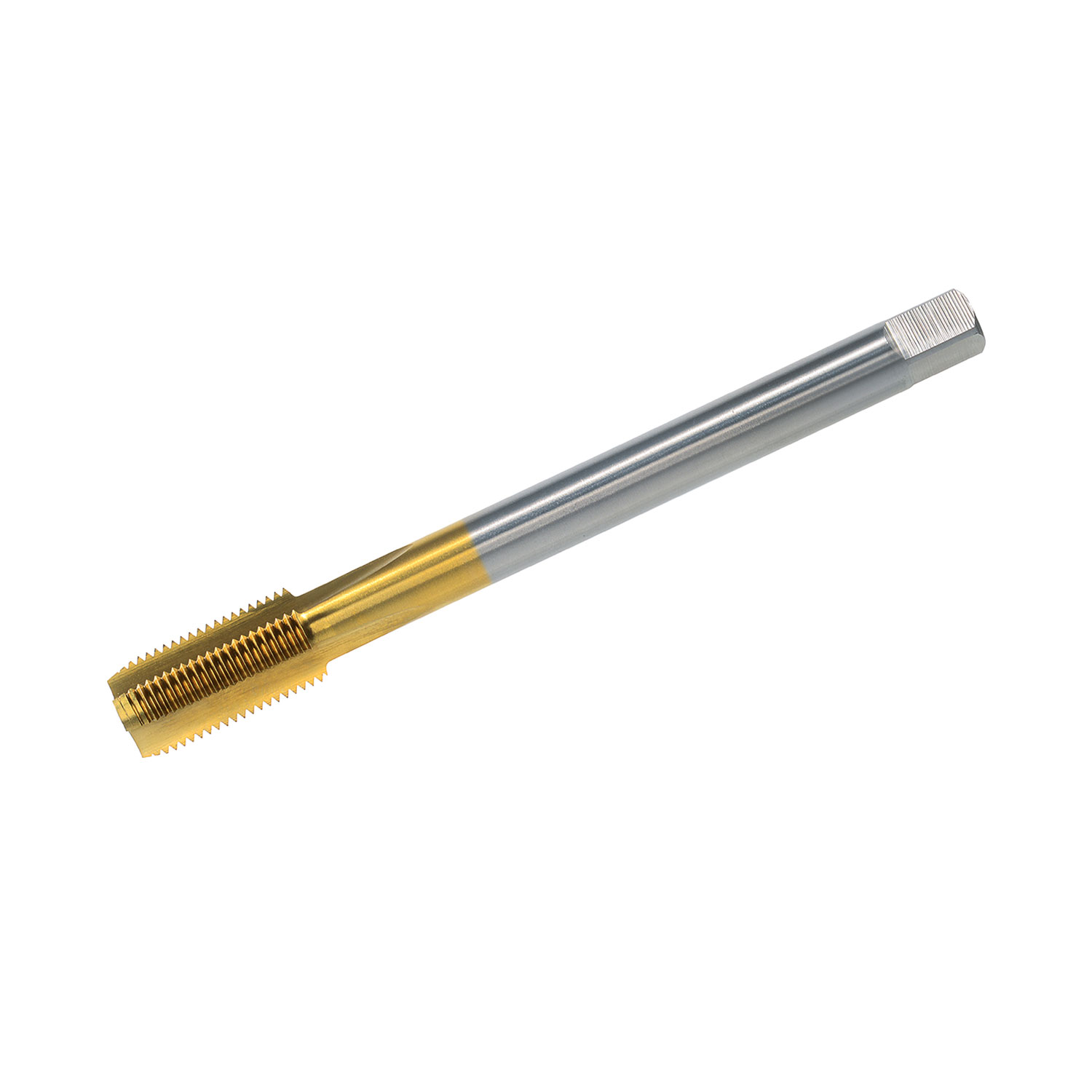

Maschinengewindebohrer DIN 5156 Form C HSSE TIN - G (BSP) 3/4 x 14

• für allgemeinen Einsatz
• gut zerspanbare Werkstoffe bis 900 N/mm²
• unlegierte und niedriglegierte Stähle
• für Sacklöcher

Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration.

Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes.

Hinweis Prüfe vor dem Einsatz Kernlochvorbereitung, Ausrichtung, Schmierung und das passende Gegenstück, damit das Gewinde sauber und maßhaltig entsteht.

• Klare Zuordnung zum Gewindesystem zylindrisches Whitworth-Rohrgewinde über die Größe G (BSP) 3/4 x 14.
• Form C ist auf Sacklochbearbeitung ausgelegt und erleichtert die kontrollierte Spanabfuhr.
• TiN-Beschichtung kann Reibung, Temperatur und adhäsiven Verschleiß im Bearbeitungsprozess reduzieren.
• Geeignet für Werkstatt, Instandhaltung und Fertigung, wenn reproduzierbare Innengewinde benötigt werden.

• Bei ausgerissenen oder stark beschädigten Gewinden reicht Nachschneiden oft nicht aus; nutze in solchen Fällen eine passende VÖLKEL Gewindereparatur.

1. Ordne das Werkzeug anhand von Norm, Form, Schneidstoff und Gewindegröße eindeutig dem Arbeitsauftrag zu.
2. Kontrolliere die Vorbohrung oder das vorhandene Gewinde auf Grat, Verschmutzung und Beschädigungen.
3. Setze das Werkzeug in den passenden Halter oder die passende Maschinenaufnahme ein.
4. Führe den Anschnitt ruhig und axial, damit die Schneiden gleichmäßig in das Material eingreifen.
5. Halte die Bearbeitung stabil und passe die Schmierung an Reibung, Spanbildung und Werkstoff an.
6. Nimm das Werkzeug ohne Verkanten aus dem Gewinde, sobald der Bearbeitungsvorgang abgeschlossen ist.
7. Entferne Späne aus Gewinde und Werkzeug, bevor du das Ergebnis beurteilst.
8. Kontrolliere die Gewindegängigkeit mit der vorgesehenen Schraubverbindung oder einem geeigneten Prüfmittel.

• 1 Stück Maschinengewindebohrer DIN 5156 Form C HSSE TIN - G (BSP) 3/4 x 14

• Produktart: Maschinengewindebohrer
• Norm: DIN 5156
• Form: Form C
• Gewindesystem: zylindrisches Whitworth-Rohrgewinde
• Gewindegröße: G (BSP) 3/4 x 14
• Schneidstoff: HSSE
• Beschichtung: TiN

Wofür setzt du den Maschinengewindebohrer DIN 5156 Form C HSSE TIN - G (BSP) 3/4 x 14 ein?

Du setzt ihn ein, um Innengewinde nach der Gewindeangabe G (BSP) 3/4 x 14 herzustellen, nachzuarbeiten oder zu reinigen. Entscheidend sind eine passende Vorbereitung, ein gerader Ansatz und die anschließende Funktionsprüfung.

Was bedeutet G (BSP) bei diesem Gewindebohrer?

G, auch BSP genannt, kennzeichnet ein zylindrisches Whitworth-Rohrgewinde. Die Dichtfunktion hängt von der passenden Verbindungsauslegung ab und sollte nicht allein aus der Werkzeugbezeichnung abgeleitet werden.

Welche Bedeutung hat Form C?

Form C wird bei normalen Maschinengewindebohrern als Ausführung für Sacklöcher geführt. Dadurch ergibt sich die praktische Zuordnung zur Sacklochbearbeitung.

Welche Wirkung hat die TiN-Beschichtung?

TiN kann Reibung und Verschleiß reduzieren und damit die Bearbeitung stabilisieren. Die tatsächliche Wirkung hängt von Werkstoff, Schmierung und Prozessführung ab.

Worauf solltest du bei der Auswahl achten?

Vergleiche Gewindegröße, Norm, Form, Schneidstoff und Drehrichtung mit Zeichnung, Ersatzteil oder Gegenstück. Schon kleine Abweichungen können dazu führen, dass Schraube und Innengewinde nicht sauber zusammenpassen.

Wie prüfst du das fertige Gewinde?

Prüfe die Gewindegängigkeit mit dem vorgesehenen Gegenstück oder einem geeigneten Gewindeprüfmittel. Reinige das Gewinde vorher, damit Späne oder Kühlschmierstoff keine Fehlbeurteilung verursachen.

Wo findest du weiterführende Informationen zu VÖLKEL Gewindewerkzeugen?

Weiterführende Produkt- und Sortimentsinformationen findest du im VD 23 Katalog als PDF.
