Anwendung

Dein V-COIL notch Einbauwerkzeug M 12 x 1.75 – Präzision und Effizienz für V-COIL notch Gewindeeinsätze

Du arbeitest mit V-COIL notch Gewindeeinsätzen und suchst nach einer Lösung, die den Einbau nicht nur präzise, sondern auch besonders einfach und schnell macht? Dann ist das V-COIL notch Einbauwerkzeug M 12 x 1.75 von VÖLKEL genau das, was du brauchst. Dieses innovative Werkzeug wurde speziell entwickelt, um den Einbau dieser besonderen Gewindeeinsätze zu revolutionieren.

Was kann dieses Werkzeug und wann kommt es zum Einsatz?

Dieses spezialisierte Einbauwerkzeug ist dein Helfer für die zuverlässige und exakte Montage von V-COIL notch Gewindeeinsätzen der Größe M 12 x 1.75. Es unterscheidet sich von herkömmlichen Einbauwerkzeugen durch seine intelligente Konstruktion, die dir den Arbeitsprozess erheblich vereinfacht.

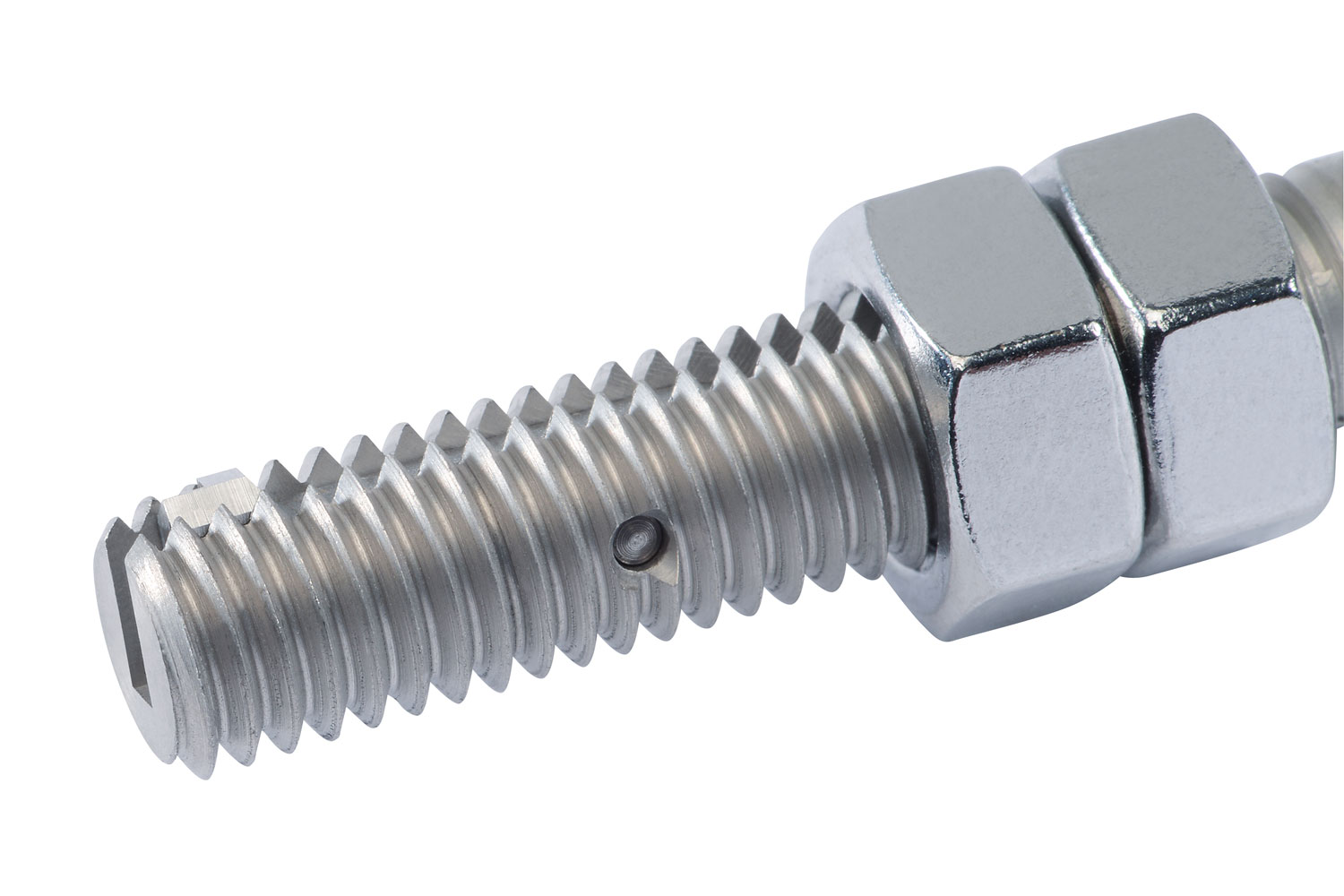

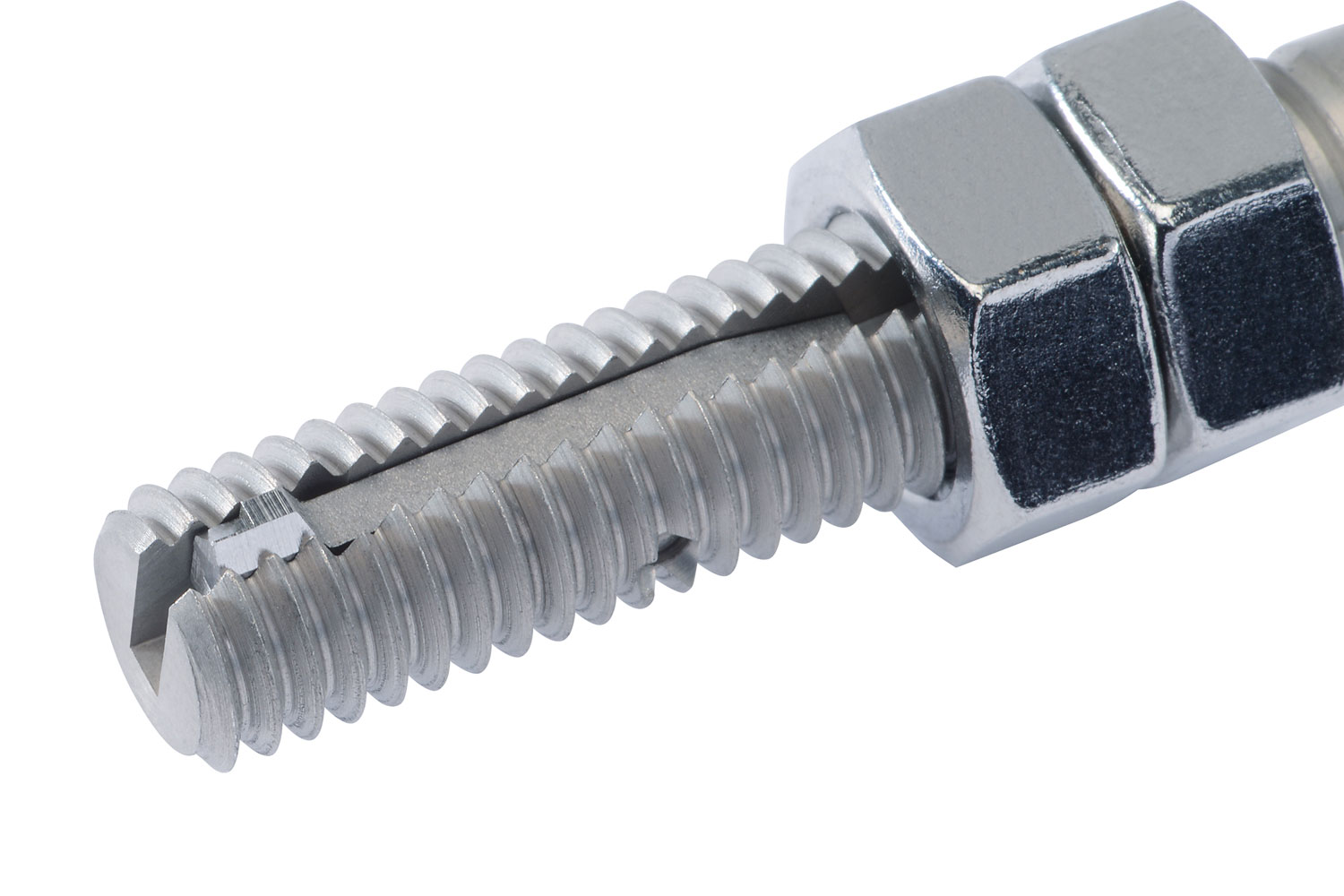

Die Kernfunktion: Das Werkzeug ist mit einer federnd gelagerten Klinge ausgestattet. Diese Klinge greift beim Aufdrehen des Gewindeeinsatzes in eine spezielle Mitnehmerkerbe des V-COIL notch Gewindeeinsatzes ein. Dadurch wird der Einsatz sicher gehalten und präzise in das Aufnahmegewinde geschraubt.

Typische Anwendungsbereiche:

  • Bei Reparaturen: Wenn du beschädigte Gewinde mit V-COIL notch Einsätzen sanierst.

  • In der Serienfertigung: Durch die einfache Handhabung und die Möglichkeit des Maschineneinsatzes optimiert es deine Montageprozesse.

  • In der Werkstatt: Ob du manuell arbeitest oder eine Maschine bevorzugst – dieses Werkzeug passt sich deinen Bedürfnissen an.

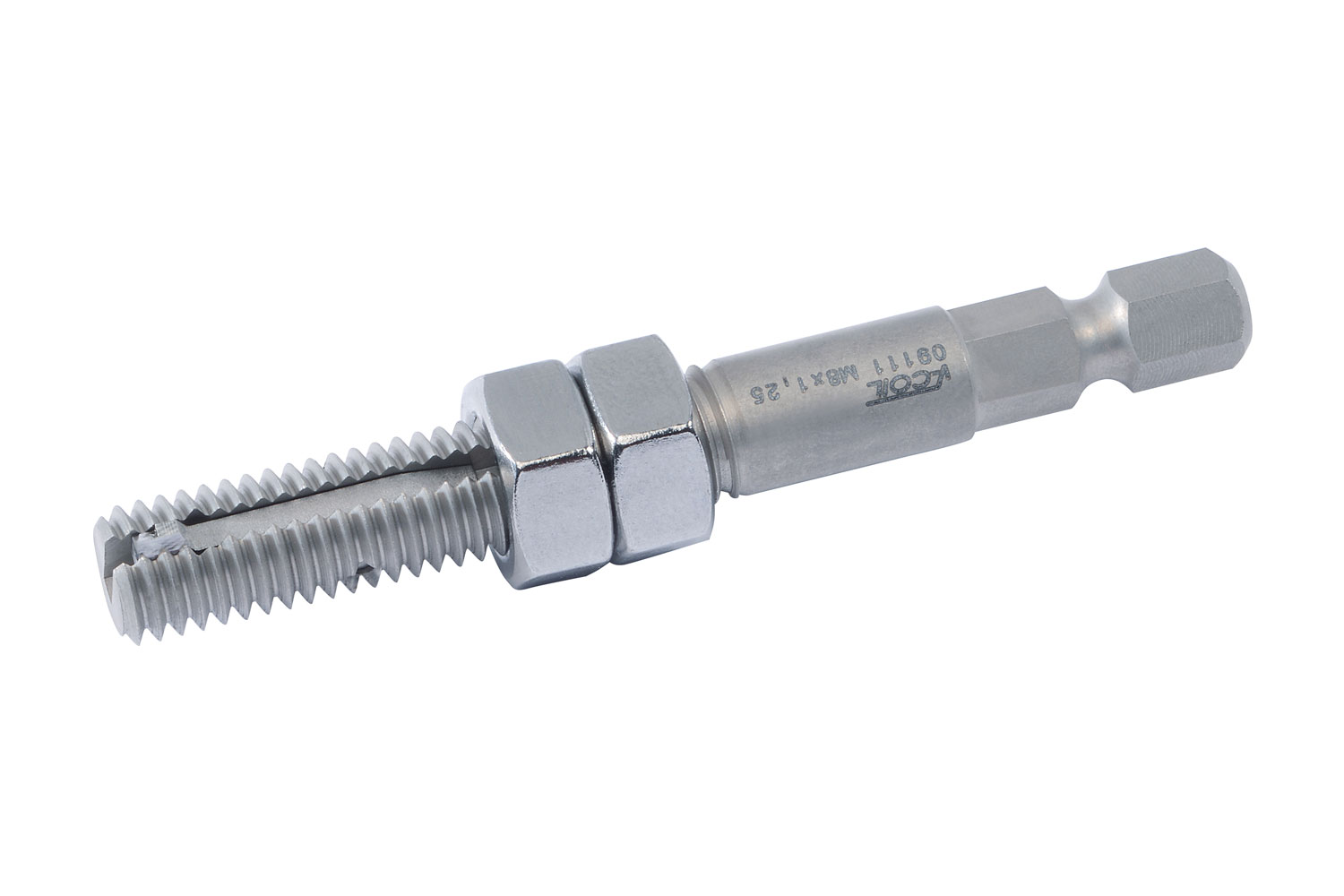

Dank der 1/4" Sechskantaufnahme an der Antriebsseite ist es extrem vielseitig: Du kannst es per Hand mit einem Bithalter, mit Akkuschraubern oder sogar auf stationären Maschinen verwenden. Das macht es zu einem flexiblen Werkzeug für unterschiedlichste Arbeitsumgebungen.

So benutzt du dein V-COIL notch Einbauwerkzeug:

Die Anwendung dieses Werkzeugs ist denkbar einfach und optimiert für einen reibungslosen Workflow:

  1. Vorbereitung: Du benötigst ein bereits geschnittenes Aufnahmegewinde in deinem Werkstück. Stelle sicher, dass dieses sauber und frei von Spänen ist.

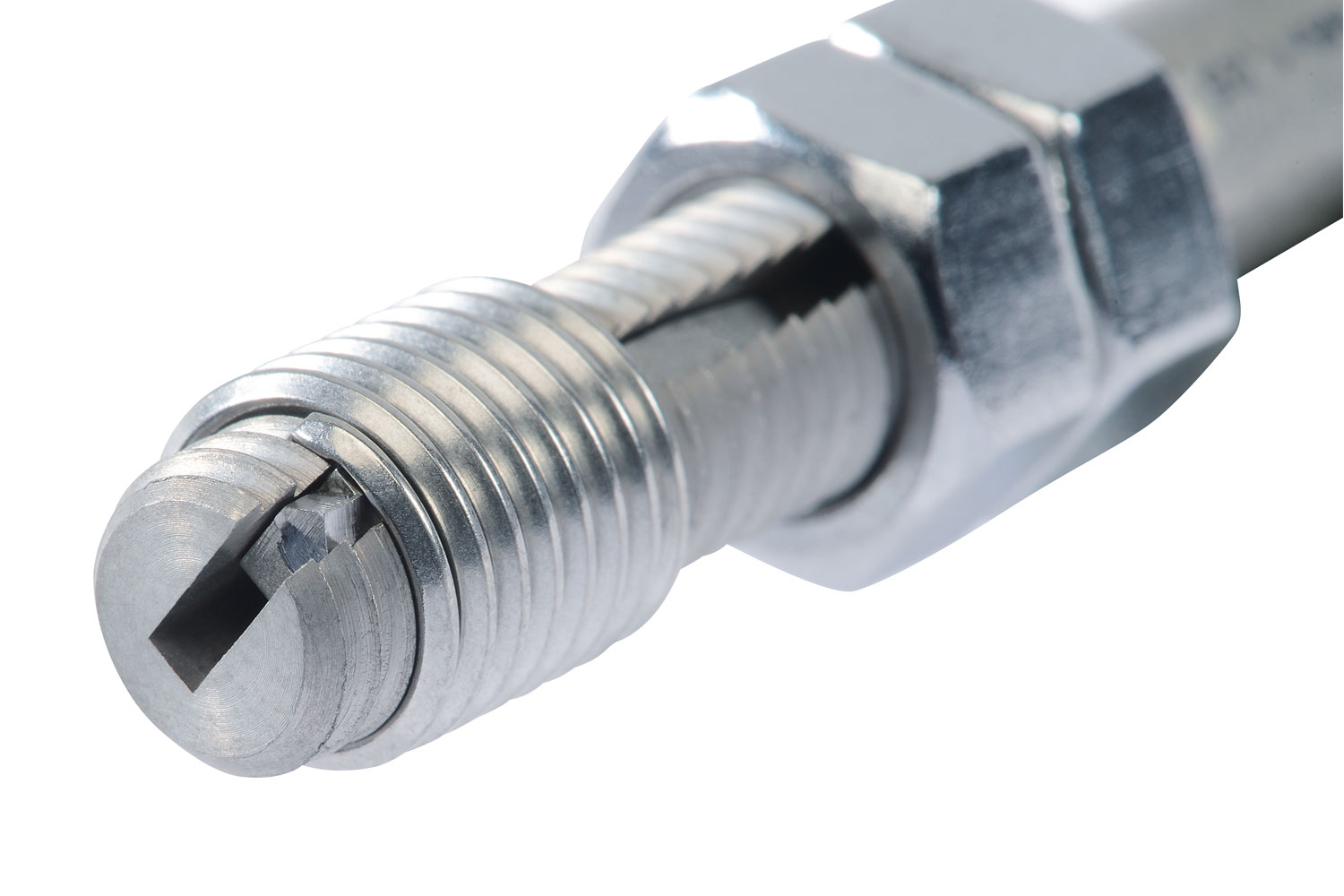

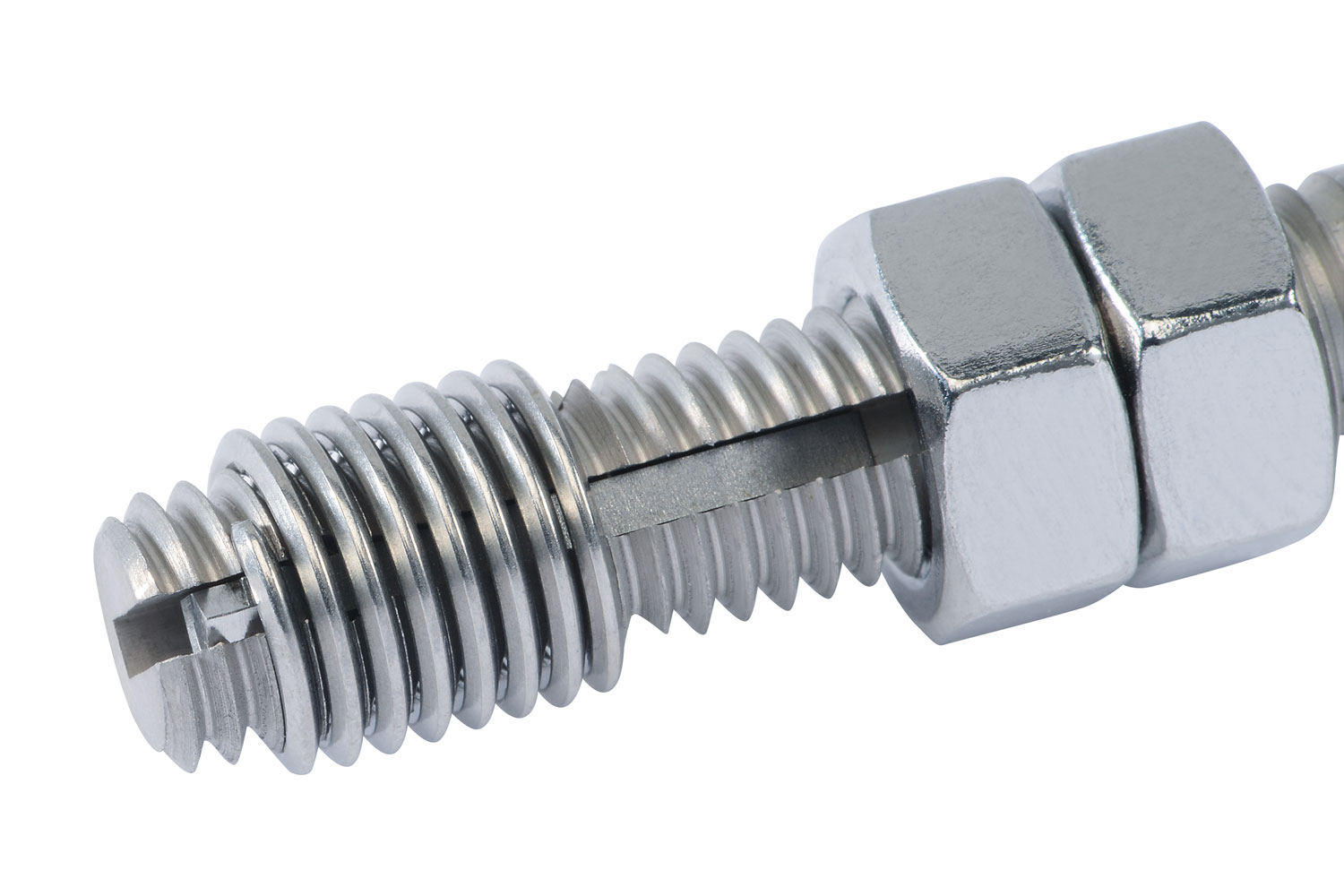

  2. Gewindeeinsatz aufdrehen: Nimm einen V-COIL notch Gewindeeinsatz (M 12 x 1.75) und drehe ihn auf das vordere Ende des Einbauwerkzeugs. Du musst dabei nicht auf die Ausrichtung achten, da die Mitnehmerkerben an beiden Enden des Einsatzes vorhanden sind. Die federnde Klinge des Werkzeugs greift automatisch in eine dieser Kerben und hält den Gewindeeinsatz sicher fest.

  3. Tiefenanschlag einstellen (optional): Falls du eine bestimmte Einschraubtiefe einhalten möchtest, nutze die Tiefenanschlagmutter. Drehe sie auf die gewünschte Position und fixiere sie mit der Kontermutter. Dies gewährleistet eine konsistente und präzise Montage.

  4. Einbau des Gewindeeinsatzes: Setze das Einbauwerkzeug mit dem aufgedrehten Gewindeeinsatz in das vorbereitete Aufnahmegewinde. Da das Werkzeug eine 1/4" Sechskantaufnahme besitzt, kannst du es entweder manuell mit einem passenden Handhalter (z.B. einem Windeisen mit Bitaufnahme) oder maschinell mit einer Akku-Bohrmaschine oder einer stationären Maschine verwenden. Drehe den Gewindeeinsatz vorsichtig und gleichmäßig in das Aufnahmegewinde. Bei Maschineneinsatz achte auf eine moderate Drehzahl.

  5. Werkzeug herausdrehen: Sobald der Gewindeeinsatz vollständig oder bis zum eingestellten Tiefenanschlag eingeschraubt ist, drehst du das Einbauwerkzeug einfach wieder heraus. Die federnde Klinge löst sich dabei automatisch und reibungslos aus der Kerbe des Gewindeeinsatzes und gibt diesen frei.

Das Ergebnis ist ein perfekt und sicher installierter V-COIL notch Gewindeeinsatz, bereit für deine hochbelastbare Schraubverbindung.

Deine Vorteile auf einen Blick:

  • Kinderleichte Handhabung durch federnde Klinge: Kein Fummeln, kein Verrutschen! Die Klinge rastet automatisch ein.

  • Keine Ausrichtungsfehler: Da die Einkerbungen beidseitig sind, entfällt das lästige Suchen nach der richtigen Einbaurichtung des Gewindeeinsatzes.

  • Präzise Einschraubtiefe dank Tiefenanschlagmutter: Garantiere konstante Qualität deiner Verbindungen durch exakt definierte Einbautiefen.

  • Breite Kompatibilität: Die 1/4" Sechskantaufnahme ermöglicht dir den Einsatz mit Hand, Akkuschraubern und stationären Maschinen – maximale Flexibilität.

  • Automatisches Freigeben des Einsatzes: Die Klinge löst sich selbsttätig beim Herausdrehen des Werkzeugs, was für einen reibungslosen und schnellen Prozess sorgt.

Technische Daten für dich im Überblick:

  • Norm: Werksnorm

  • Nennmaß: M 12 x 1.75

  • Antriebsaufnahme: 1/4" Sechskant

  • Länge: 87 mm

  • EAN: 4022835091219

  • Artikelnummer: 09121

  • Einsatzbereich: M 12 x 1.75

Mit dem V-COIL notch Einbauwerkzeug M 12 x 1.75 hast du ein fortschrittliches und benutzerfreundliches Werkzeug an der Hand, das deine Prozesse optimiert und für perfekte Gewindeverbindungen sorgt. Bist du bereit, deinen Workflow zu revolutionieren?

Zusatzinformationen
Norm Werksnorm
Nennmaß M 12 x 1.75
Antriebsaufnahme 1/4"
Länge 87 mm
EAN 4022835091219
Artikelnummer 09121
Einsatzbereich M 12 x 1.75
