Einbauwerkzeug V-COIL notch M 6 x 1.0

• Prozessschritt beim V-COIL notch System: Einsatz aufnehmen, einschrauben und Werkzeug wieder lösen.
• Arbeiten im Maschinenbau, wenn Gewinde in Komponenten dauerhaft nutzbar bleiben sollen.
• Sicheres Setzen des Gewindeeinsatzes, wenn die Einbausituation wenig Spielraum für Korrekturen lässt.
• Einbau in Einzelteil- und Kleinserienfertigung, wenn reproduzierbare Handgriffe gefragt sind.
• Setzen eines tangless Drahtgewindeeinsatzes, damit die Gewindeverstärkung ohne Zapfenhandling auskommt.

Hinweis Nutze nur systemkompatible Komponenten und prüfe vor dem Einbau den Zustand des Aufnahmegewindes.

• Unterstützt eine definierte Einbautiefe, je nach Ausführung und Einstellung
• Saubere Handhabung, weil der Einsatz beim Aufdrehen am Werkzeug gehalten wird
• Praktisch bei Reparaturen an montierten Baugruppen
• Systemkonforme Ergänzung zum V-COIL notch Gewindeeinsatz

• Funktioniert nur zuverlässig, wenn Aufnahmegewinde und Gewindeeinsatz systemgerecht vorbereitet sind.
• Bei wechselnden Bauteilzugängen brauchst du je nach Situation eine angepasste Handhabung.

1. Wähle das Einbauwerkzeug passend zur Gewindegröße deines V-COIL notch Einsatzes.
2. Reinige das vorbereitete Aufnahmegewinde und entferne lose Partikel, damit der Einsatz sauber anläuft.

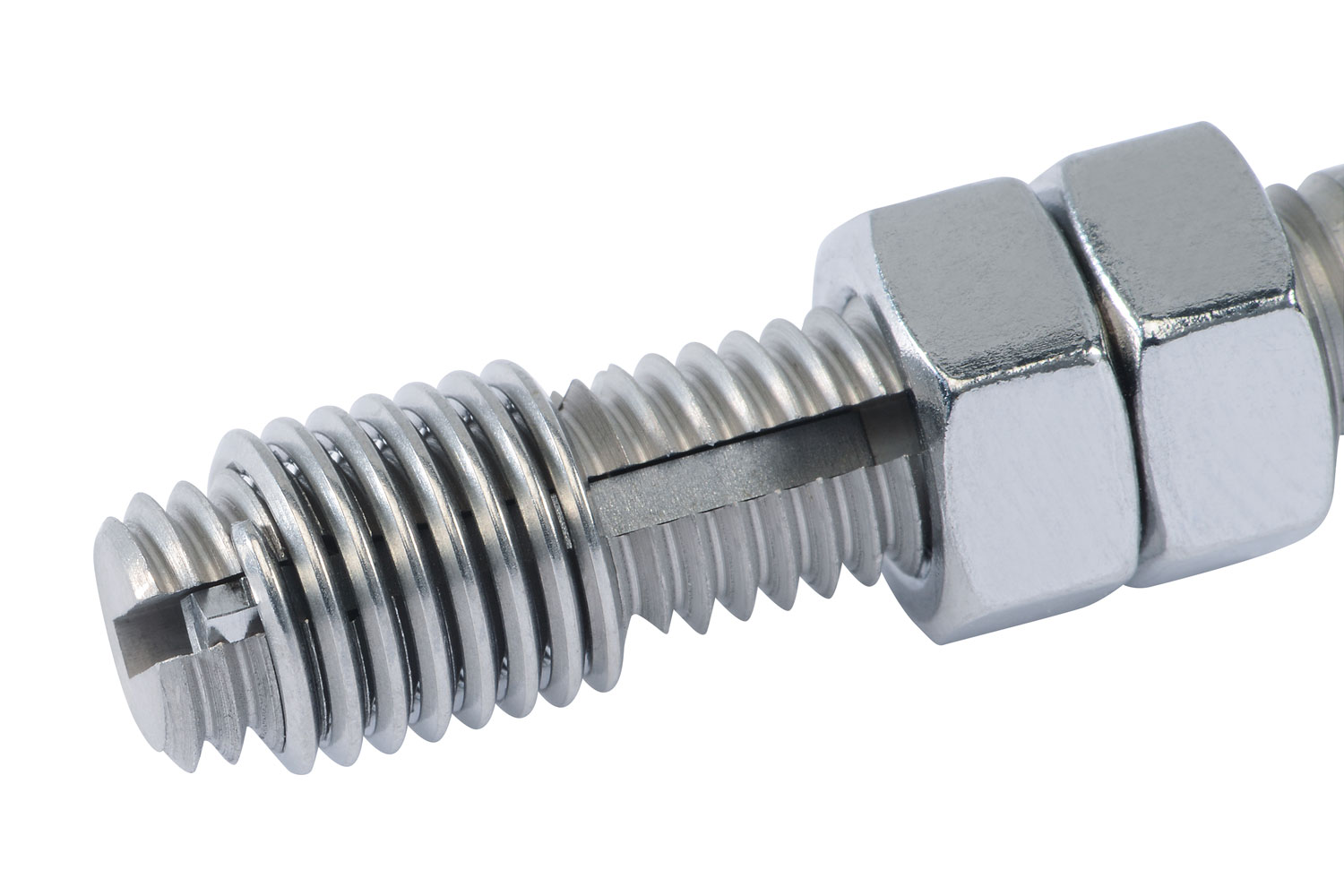

3. Drehe den Gewindeeinsatz auf das Werkzeug, bis die Mitnahme über die notch Nut sicher greift. Technische Kurzinfo als PDF
4. Stelle die Einschraubtiefe ein, sofern deine Ausführung eine Begrenzung vorsieht.
5. Schraube den Einsatz mit gleichmäßigem Druck in Gewinderichtung ein, ohne ihn zu verkanten.
6. Löse das Werkzeug durch Zurückdrehen und prüfe, ob der Einsatz gleichmäßig sitzt.
7. Kontrolliere die Verschraubbarkeit mit dem vorgesehenen Schraubteil und entferne eventuell vorhandene Grate am Bauteil.
8. Reinige das Werkzeug und lagere es trocken, damit die Mitnahmeflächen geschützt bleiben.

• 1x Einbauwerkzeug V-COIL notch M 6 x 1.0

• Gewindegröße: M 6 x 1.0
• System: V-COIL notch
• Produkttyp: Einbauwerkzeug für Gewindeeinsätze
• Begriffe: Eindrehwerkzeug und Montagewerkzeug im Reparaturprozess
• Einsatz: Montage von Drahtgewindeeinsätzen im Innengewinde für Gewindereparatur und Gewindeverstärkung im tangless V-COIL notch Prozess.
• Handhabung: geführt über Mitnahme an der notch Antriebsnut
• Ausführung: je nach Variante und Werkzeugaufnahme

Für welche Größe verwendest du dieses Einbauwerkzeug?
Die Größe entspricht der Angabe im Produktnamen M 6 x 1.0. Nutze es nur mit V-COIL notch Gewindeeinsätzen derselben Größe.

Wie wird der Einsatz vom Werkzeug mitgenommen?

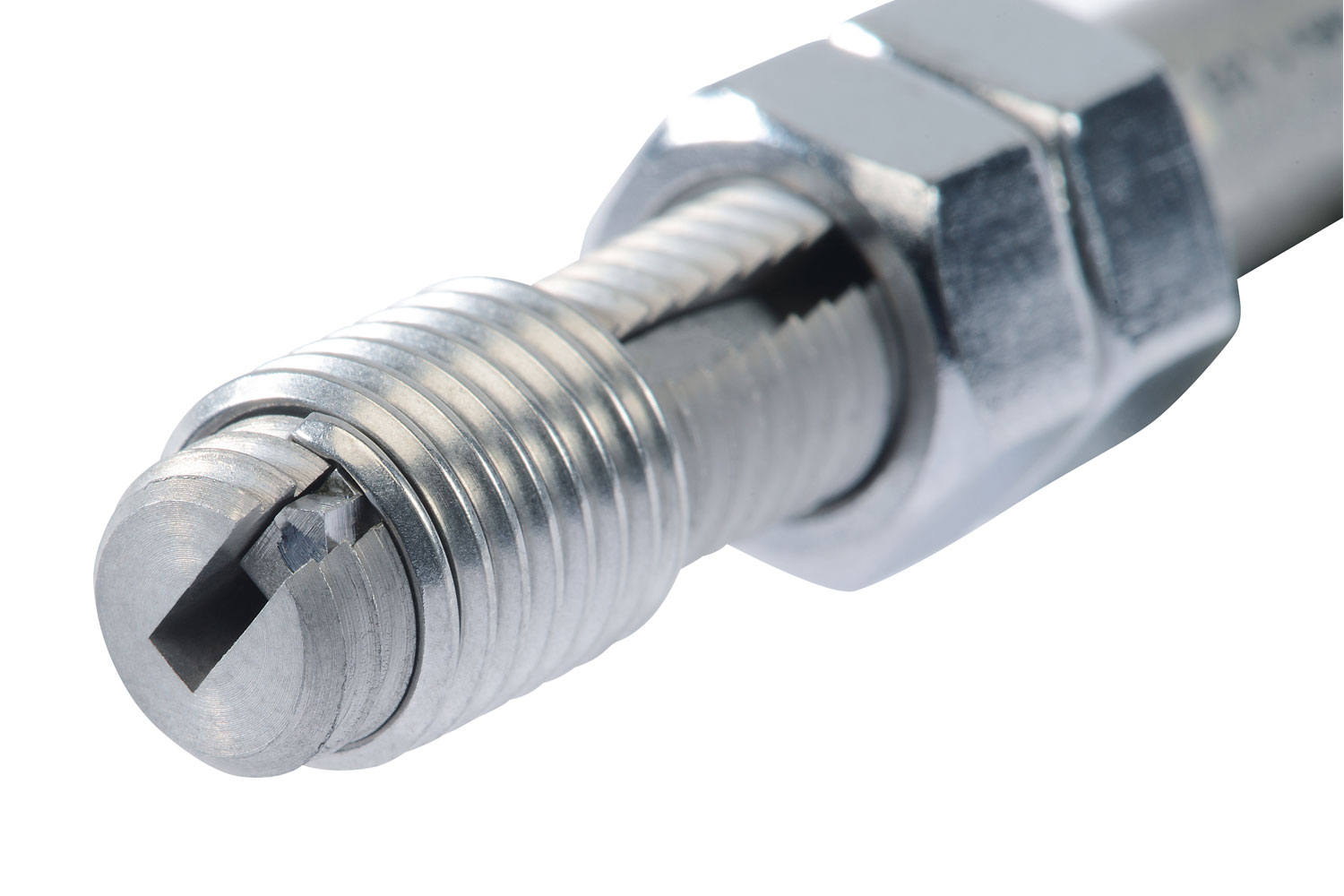

Bei V-COIL notch erfolgt die Mitnahme über eine Antriebsnut am Einsatzende. Das Werkzeug greift dort an und überträgt die Drehbewegung auf den Gewindeeinsatz.

Kannst du das Werkzeug auch in beengten Einbauräumen nutzen?
In vielen Fällen ja, weil der Einsatz während des Aufnehmens und Einschraubens geführt wird. Wie gut es passt, hängt aber von deiner Zugänglichkeit und von der verwendeten Aufnahme ab.

Für welche Gewindegröße ist das Einbauwerkzeug ausgelegt?
Die Auslegung richtet sich nach der Gewindegröße, die im Produktnamen angegeben ist. Du verwendest es nur mit V-COIL notch Einsätzen derselben Größe.

Welche Vorbereitung am Bauteil ist wichtig?
Entscheidend ist ein sauber geschnittenes Aufnahmegewinde und ein gratfreier Gewindeeingang. So kann der Einsatz kontrolliert starten und sich ohne Verkanten setzen.

Kannst du die Einbautiefe begrenzen?
Je nach Ausführung lässt sich die Einschraubtiefe über eine Einstellung oder einen Anschlag begrenzen. Orientiere dich dabei an der Systemanleitung und an der gewünschten Einbaulage im Bauteil.

Wo bekommst du einen Überblick zur Gewindereparatur mit V-COIL?
Wenn du eine kompakte Übersicht suchst, nutze den Katalog als Nachschlagewerk. VC 23 Katalog als PDF
