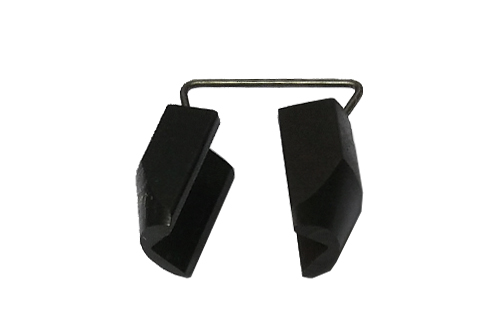

Ersatzbacken und Feder für Werkzeughalter mit Knarre

• Zum Instandsetzen eines Werkzeughalters mit Knarre, wenn die Klemmung nachlässt oder die Backen sichtbare Abnutzung zeigen
• Zum Wiederherstellen eines definierten Sitzes von Gewindewerkzeugen mit Vierkant, damit die Kraft sauber übertragen wird
• Für Wartung und Reparatur, wenn die Federkraft nicht mehr ausreicht und die Backen nicht zuverlässig anliegen
• Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration
• Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes

Hinweis Vor dem Wechsel den Werkzeughalter reinigen und die Teile so einsetzen, dass die Backen frei beweglich bleiben und gleichmäßig anliegen.

• Stellt die definierte Klemmkraft im Werkzeughalter wieder her und verbessert die Prozesssicherheit beim Arbeiten
• Originalteile für passgenauen Sitz der Backen und reproduzierbares Schließen der Aufnahme
• Ganzstahlausführung für hohe Widerstandsfähigkeit gegen Verformung und Verschleiß im Werkstattalltag
• Reduziert Werkzeugschäden durch Durchrutschen und unterstützt einen sauberen, kontrollierten Kraftfluss
• Verlängert die Nutzungsdauer des vorhandenen Halters durch gezielten Austausch typischer Verschleißteile

• Für stark beschädigte Aufnahmen oder Gehäuseteile des Halters ist der Austausch der Backen allein keine vollständige Reparatur
• Für sehr hohe Dauerdrehmomente in Serienprozessen ist ein spezialisierter Maschinenantrieb oft die robustere Lösung als eine Handratsche

1. Werkzeughalter sichern und das eingesetzte Werkzeug vollständig aus der Aufnahme entfernen.
2. Aufnahmebereich öffnen und den Halter so positionieren, dass kleine Teile nicht verloren gehen.
3. Backen und Feder entnehmen und dabei die Einbaulage merken, damit die neue Einheit identisch ausgerichtet wird.
4. Innenflächen der Aufnahme reinigen und Korrosion, Abrieb sowie anhaftende Späne sorgfältig entfernen.
5. Neue Feder einsetzen und darauf achten, dass sie spannungsfrei sitzt und nicht verkantet.
6. Ersatzbacken einsetzen und prüfen, ob beide Backen gleichmäßig geführt werden und leichtgängig schließen.
7. Mehrfach öffnen und schließen und dabei kontrollieren, ob die Backen synchron laufen und sauber anliegen.
8. Werkzeug einsetzen, klemmen und einen kurzen Funktionstest durchführen, um den sicheren Sitz zu bestätigen.

• 1 Stück Ersatzbacken und Feder für Werkzeughalter mit Knarre

• Material: Ganzstahlausführung
• Größe: Nr. 1 / 10
• Ausführung: Ersatzbacken und Feder als Einheit für Werkzeughalter mit Knarre
• Kompatibilität: Für VÖLKEL Werkzeughalter mit Knarre für Rechts- und Linksgang
• GTIN: 4022835100911

Woran erkennst du, dass die Backen oder die Feder getauscht werden sollten?
Typische Hinweise sind ein nicht mehr sicher klemmendes Werkzeug, spürbares Nachgeben beim Ansetzen oder ein Durchrutschen unter Last. Auch ungleichmäßiges Schließen der Aufnahme oder deutliches Spiel in der Klemmung spricht für Verschleiß an Backen oder Feder.

Kannst du den Austausch selbst durchführen?
In der Regel ja, wenn du sauber arbeitest und darauf achtest, dass kleine Teile nicht verloren gehen. Wichtig ist eine gründliche Reinigung der Aufnahme, damit die neuen Teile frei laufen und sich die Klemmkraft gleichmäßig aufbaut.

Was ist bei der Montage besonders wichtig?
Achte darauf, dass die Backen leichtgängig geführt sind und die Feder nicht verkantet. Nach dem Einbau sollte die Aufnahme mehrfach geöffnet und geschlossen werden, damit du ein gleichmäßiges Anliegen und einen stabilen Sitz prüfen kannst.

Welche Vorteile bringen Originalteile im Vergleich zu Alternativen?
Originalteile sind auf die Geometrie der Aufnahme ausgelegt und liefern die erwartete Klemmwirkung ohne Nacharbeit. Das reduziert das Risiko von Fehlklemmung, erhöht die Standzeit des Halters und schützt den Vierkant des eingesetzten Gewindewerkzeugs.

Beeinflusst der Zustand der Backen die Gewindequalität?
Ja, indirekt. Wenn das Werkzeug im Halter nicht stabil sitzt, kann es beim Ansetzen verkippen oder unter Last minimal verdrehen. Das erhöht die Wahrscheinlichkeit von unruhigem Lauf, unsauberem Anschnitt und Schäden am Werkzeug.

Wie verlängerst du die Lebensdauer der neuen Teile im Alltag?
Halte die Aufnahme sauber, entferne Abrieb und Späne nach dem Einsatz und lagere den Halter trocken. Beim Werkzeugwechsel hilft es, die Klemmflächen kurz zu kontrollieren, damit sich keine Partikel zwischen Backe und Werkzeug festsetzen.

Wo findest du weiterführende Informationen zu Haltewerkzeugen und Gewindewerkzeugen?
Im Produktkatalog findest du Übersichten zu Haltewerkzeugen, Gewindebohrern und ergänzendem Zubehör.
VD 23 Katalog als PDF
