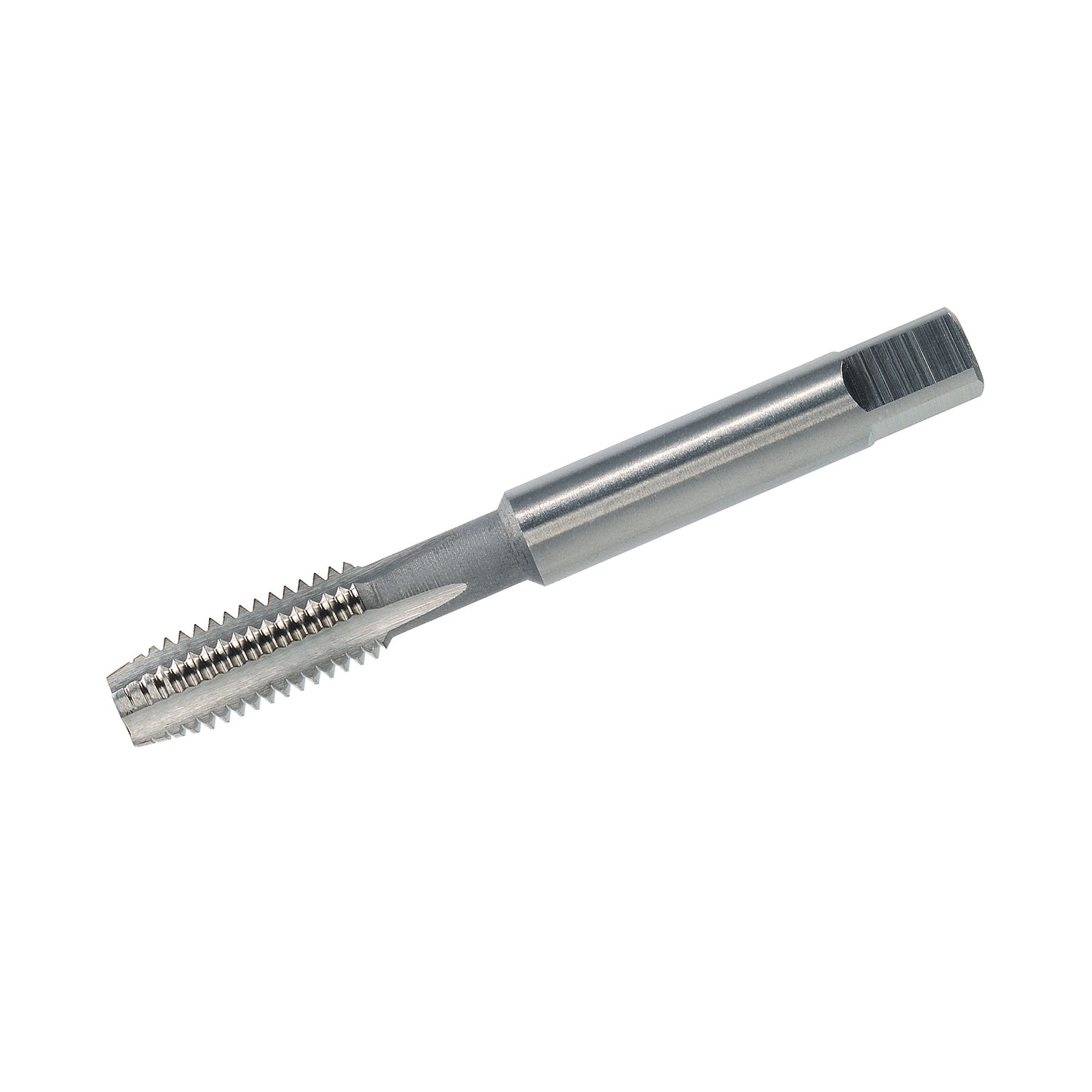

Handgewindebohrer 3-tlg. Satz ISO 529 HSS-G Linksgewinde - BSW 1/4 x 20 LH | VÖLKEL
Handgewindebohrer 3-tlg. Satz ISO 529 HSS-G Linksgewinde - BSW 1/4 x 20 LH
Mit diesem Handgewindebohrer stellst Du Innengewinde manuell her, wenn Du beim Schneiden maximale Kontrolle über den Vorschub brauchst.
Je nach Ausführung ist er auf das manuelle Gewindeschneiden abgestimmt und wird in typischen Werkstattabläufen eingesetzt. Als Schneidstoff ist HSS-G angegeben. Du nutzt ihn für Linksgewinde, wenn die Drehrichtung konstruktiv oder prozessbedingt vorgegeben ist.
- Nach dem Bohren und Entgraten einsetzen, damit das Werkzeug plan ansetzt und die ersten Gewindegänge sauber geführt werden.
- Mit geeignetem Schneidöl arbeiten, um Reibung zu reduzieren und die Werkzeugstandzeit zu unterstützen.
- Für Durchgangs- und Grundlöcher einsetzen, sofern die Bohrung vorbereitet und der Spanraum prozessgerecht berücksichtigt ist.
- Für das Erstellen von Linksgewinden einsetzen, wenn die Bauteilkonstruktion eine gegenläufige Verschraubung verlangt.
Hinweis Führe das Werkzeug gerade an und halte den Kraftaufwand konstant; reinige Werkzeug und Bohrung regelmäßig, damit die Schneiden frei arbeiten.
- sauberer Gewindeaufbau bei korrekter Ausrichtung und Schmierung
- manuelle Kontrolle über Vorschub und Drehmoment, besonders bei empfindlichen Bauteilen
- prozesssicheres Arbeiten auch bei kleinen Losgrößen und Einzelteilen
- klare Stufenzuordnung im Handgewindebohrer-Prozess mit definiertem Arbeitsablauf
- praxisgerechte Handhabung mit Windeisen, je nach Ausführung
Nachteile
- bei sehr zähen oder hochfesten Werkstoffen kann der Kraftbedarf deutlich steigen und die Standzeit sinken
- für hochdynamische Serienprozesse ist das manuelle Gewindeschneiden in der Regel nicht die wirtschaftlichste Lösung
- Bohrung vorbereiten, entgraten und das Werkzeug so ausrichten, dass es rechtwinklig ansetzt.
- Windeisen oder geeignete Handaufnahme ansetzen und eine prozessgerechte Schmierung aufbringen.
- In mehreren kontrollierten Drehbewegungen schneiden und den Kraftaufbau beobachten, um Verkanten zu vermeiden.
- Zwischendurch zurückdrehen, Späne lösen und die Schmierung nach Bedarf erneuern.
- Nach dem Schneiden das Innengewinde säubern und die Schraube oder das Prüfelement vorsichtig ansetzen.
- 1x Handgewindebohrer 3-tlg. Satz ISO 529 HSS-G Linksgewinde - BSW 1/4 x 20 LH
- Schneidstoff: HSS-G
- Gewinderichtung: links
- Gewindeangabe: laut Produktname
- Einsatz: manuelles Schneiden von Innengewinden, abhängig von Werkstoff und Prozess
- Oberflächenzustand: je nach Ausführung
- Technische Übersicht: PDF
- Wie vermeidest Du festgehende Späne im Gewinde?
Arbeite in kurzen Schnittwegen, drehe zwischendurch leicht zurück und reinige Werkzeug sowie Bohrung regelmäßig. So bleibt der Spanraum frei und die Schneiden arbeiten gleichmäßig.
- Kannst Du damit auch bestehende Innengewinde nachschneiden?
Ja, zum vorsichtigen Nacharbeiten ist ein Handgewindebohrer geeignet, wenn Du sauber führst und nur so viel Material abnimmst, wie für die Funktion nötig ist.
- Wie setzt Du den Handgewindebohrer gerade an, ohne dass das Gewinde schief läuft?
Achte auf einen rechtwinkligen Ansatz zur Bauteilfläche, führe die ersten Umdrehungen besonders kontrolliert und korrigiere sofort, wenn das Werkzeug verkantet.
- Was solltest Du bei Linksgewinden im Arbeitsablauf beachten?
Denke an die gegenläufige Drehrichtung und sichere die Bauteilspannung. So verhinderst Du, dass Du unbewusst in die falsche Richtung ansetzt.
- Welche Gewindeangabe ist bei dieser Ausführung relevant?
Maßgeblich ist die Angabe BSW 1/4 x 20 LH aus dem Produktnamen. Sie beschreibt das vorgesehene Gewindeprofil und die Ausführung als Linksgewinde, sofern LH angegeben ist.
- HSS-G, HSSE oder HSSE VAP - worauf solltest Du bei Handgewindebohrern achten?
HSSG, HSSE oder HSSE VAP - VÖLKEL zeigt, welcher Handgewindebohrer der richtige ist
- Wo findest Du weiterführende Informationen zu Handgewindebohrern und Gewindeschneidwerkzeugen?
VD 23 Katalog als PDF
