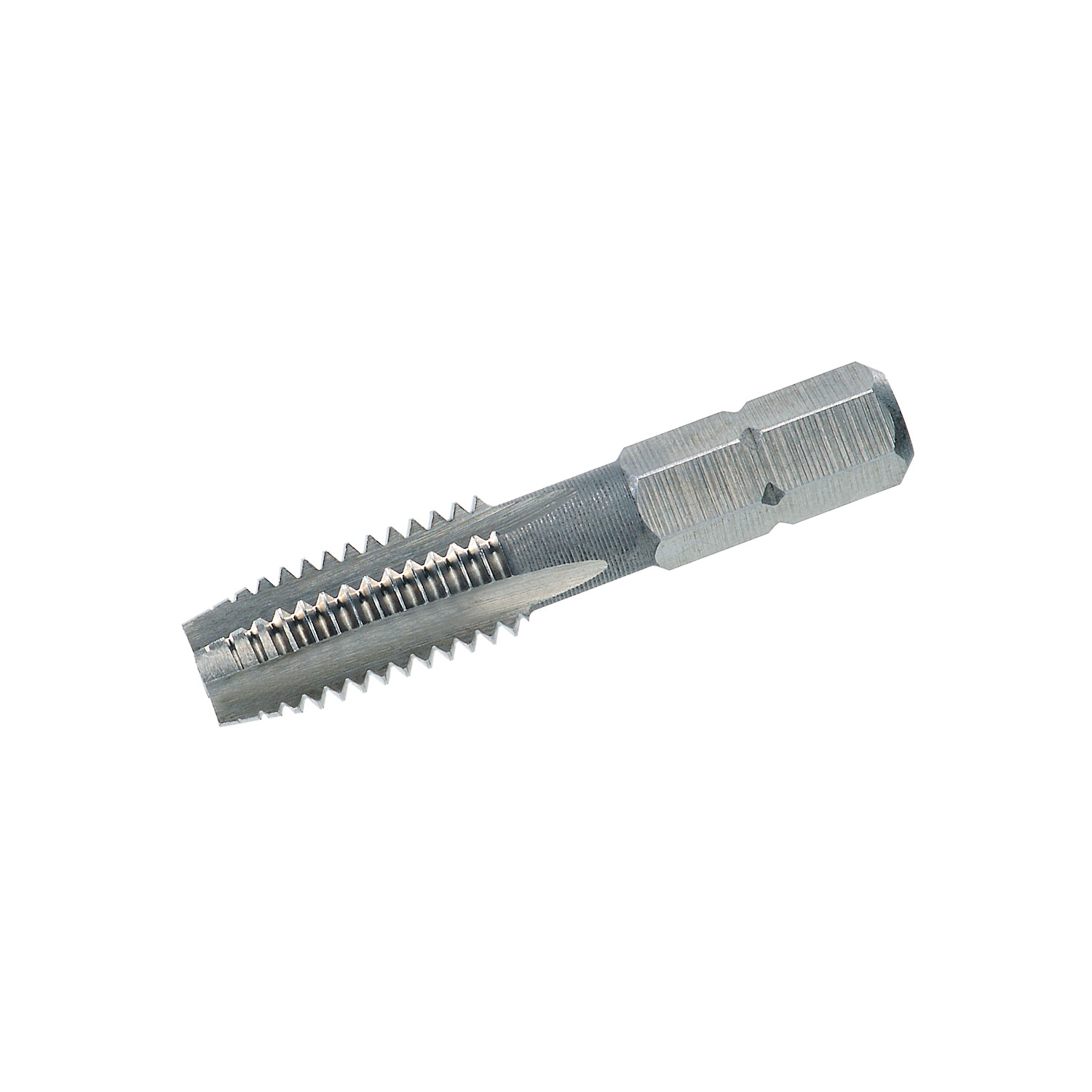

HexTap Typ S - Gewindebohrer-Bit, 1/4"-Sechkantaufnahme Form D HSS-G - M 8 x 1.25
Dieses Werkzeug ist für Situationen gedacht, in denen Du ein metrisches ISO-Innengewinde direkt am Bauteil herstellen oder nacharbeiten willst, ohne auf klassische Vierkant-Aufnahmen angewiesen zu sein. Durch den Sechskantantrieb lässt sich der HexTap Typ S in vielen üblichen Antrieben aus der Montage und Instandhaltung führen. Achte dabei vor allem auf eine saubere Ausrichtung zur Bohrung, damit das Gewinde gleichmäßig läuft.
Im Produktnamen weist M auf das metrische ISO-Gewindesystem hin, bei dem Gewindeprofil und Toleranzlogik normbasiert ausgelegt sind. Die Ausführung HSS-G ist geschliffen und zielt auf saubere Schneidkanten und Maßhaltigkeit ab. Mit Form D wird die Werkzeuggeometrie innerhalb der Produktlinie beschrieben, was die Arbeitsweise in der Bohrung beeinflusst.
Anwendung
- Zum Herstellen von metrischen ISO-Innengewinden an vorbereiteten Bohrungen in Bauteilen und Baugruppen.
- Für Nacharbeit, wenn Gewindegänge durch Montage, Korrosion oder Beschichtung beeinträchtigt sind.
- Hilfreich bei beengten Platzverhältnissen, wenn ein klassisches Windeisen schwer anzusetzen ist.
- Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration
- Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes
Hinweis: Arbeite mit geeignetem Schneidöl und halte den Werkzeuglauf ruhig, damit Schneidkanten und Gewindeflanken nicht ausbrechen.
Vorteile
- Schneller Werkzeugwechsel über 1/4" Sechskantaufnahme – passend für viele Standard-Bitaufnahmen und Bohrfutter.
- Kompakte Bauform erleichtert Arbeiten bei beengtem Bauraum, z. B. in Montage und Instandhaltung.
- HSS-G Ausführung (geschliffen) unterstützt präzises Schneiden durch definierte Schneidkanten und sauberes Profil.
- Kontrollierte Drehmomentübertragung über den Sechskantantrieb – sinnvoll bei handgeführtem Arbeiten mit Akku-Bohrschrauber oder Bohrmaschine.
- Für metrisches ISO-Gewinde nach DIN 13 ausgelegt (M 8 x 1.25) – gängig für viele Standardverschraubungen.
Nachteile
- Bei ungünstiger Spanabfuhr kann das Werkzeug blockieren, wenn Du ohne ausreichendes Schneidmedium arbeitest.
- Für häufig wechselnde Werkstoffe kann eine spezialisierte Ausführung (z. B. Beschichtung/Geometrie) die Standzeit verbessern.
Schritt für Schritt
- Prüfe, ob die Bohrung vorbereitet ist und entferne lose Rückstände aus dem Bereich der Gewindeeinführung.
- Wähle einen passenden Sechskanthalter und stelle sicher, dass der Antrieb spielfrei sitzt.
- Trage Schneidöl auf Werkzeug und Bohrung auf, damit Reibung und Wärme reduziert werden.
- Setze den Gewindebohrer gerade an und starte mit ruhigem Vorschub, ohne seitlichen Druck aufzubauen.
- Drehe gleichmäßig weiter und kontrolliere den Lauf, damit das Werkzeug nicht verkantet.
- Drehe bei Bedarf kurz zurück, damit Späne frei werden und der Schnitt nicht blockiert.
- Führe den Schnitt bis zur benötigten Gewindetiefe aus und stoppe den Antrieb kontrolliert.
- Drehe das Werkzeug vollständig heraus und reinige Gewinde und Werkzeug von Spänen und Schneidmittelresten.
Lieferumfang
- 1 Stück HexTap Typ S - Gewindebohrer-Bit, 1/4"-Sechkantaufnahme Form D HSS-G - M 8 x 1.25

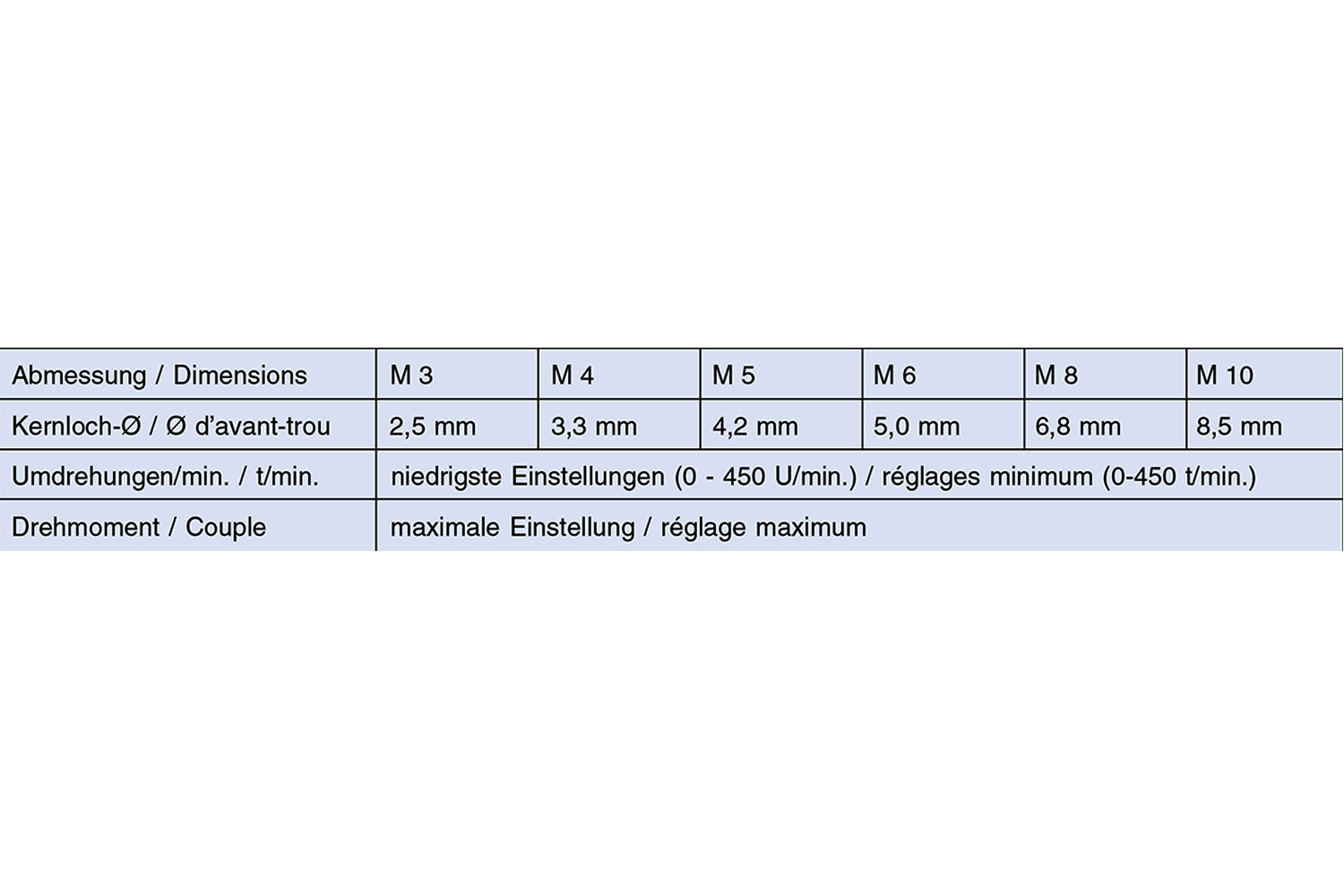

Technische Merkmale
- Produktart: Gewindebohrer-Bit
- Produktlinie: HexTap Typ S
- Antrieb: Sechskantantrieb

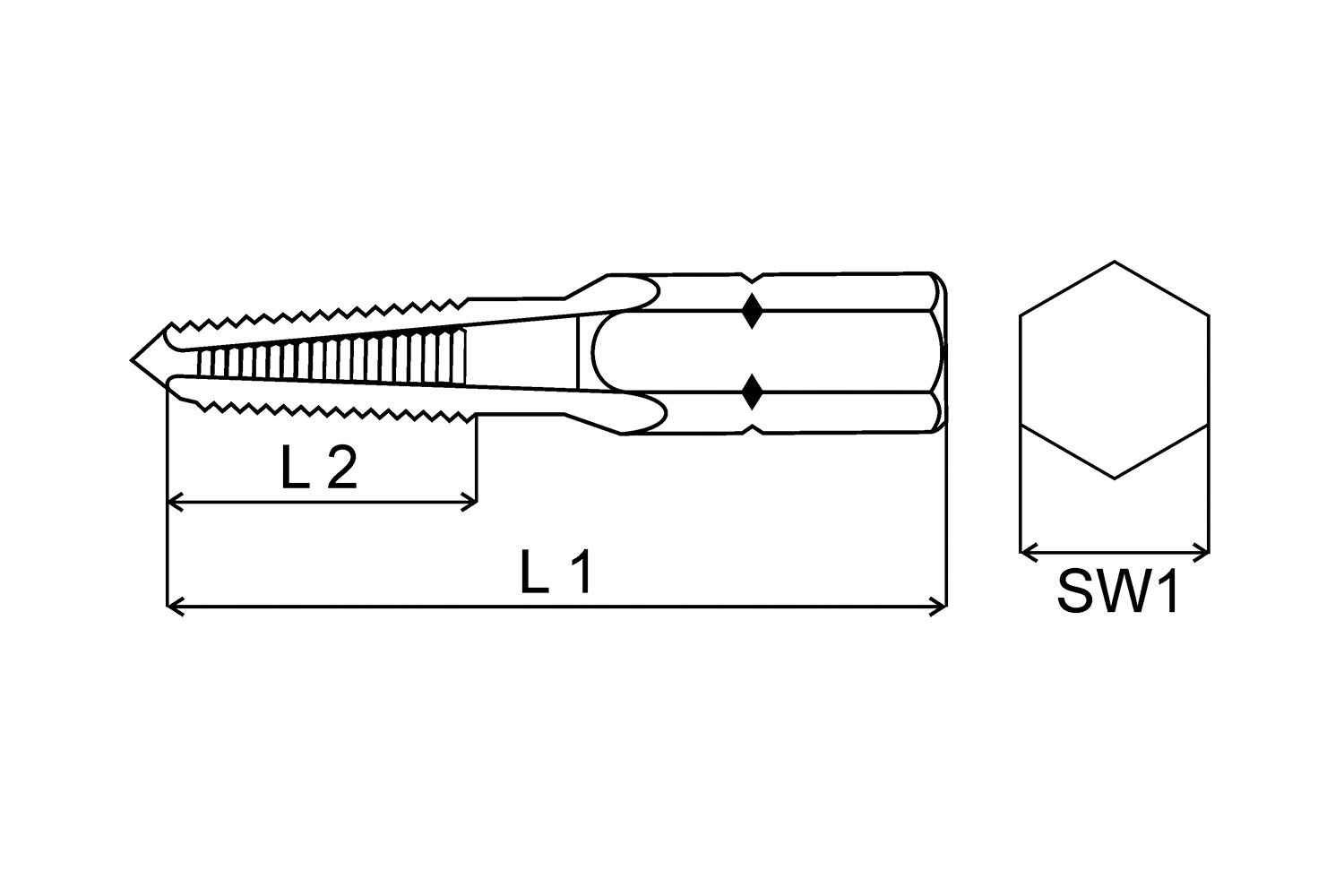

- Form: Form D
- Werkstoff: HSS-G, geschliffen
- Gewindesystem: metrisches ISO-Gewinde
- Nennmaß: M 8 x 1.25
Häufig gestellte Fragen (FAQ)
- Was bedeutet die M Kennzeichnung im Produktnamen?
-
M steht für ein metrisches ISO-Gewinde. In der Praxis bedeutet das, dass Du mit dem Werkzeug Gewinde schneidest, die für viele Standardschrauben und Muttern im Maschinenbau üblich sind.
- Wofür steht HSS-G und was bringt Dir das im Einsatz?
-
HSS-G bezeichnet geschliffenen Schnellarbeitsstahl. Die geschliffene Ausführung unterstützt definierte Schneidkanten und kann bei sauberer Führung zu einem gleichmäßigen Gewindeprofil beitragen.
- Warum ist die Angabe Form D relevant?
-
Die Formkennzeichnung beschreibt die Ausführung der Nutenform innerhalb der Produktlinie. Sie hilft Dir, das Werkzeug passend zur vorgesehenen Bohrungsart und zur Spanabfuhr einzuordnen.
- Wie passt der Sechskantantrieb in Deinen Arbeitsablauf?
-
Durch den Sechskantantrieb kannst Du den Gewindebohrer-Bit in vielen üblichen Haltern führen und schnell wechseln. Wichtig ist, dass die Aufnahme spielfrei sitzt und Du das Werkzeug gerade zur Bohrung ausrichtest.
- Worauf solltest Du bei der Auswahl von M 8 x 1.25 achten?
-
Stelle sicher, dass Schraube, Bauteil und vorhandene Zeichnung zum Gewinde passen und dass die Bohrung korrekt vorbereitet ist. Bei Unsicherheit hilft es, die bestehende Verschraubung oder das Gegenstück zu prüfen, bevor Du schneidest.
- Braucht Du Schneidöl oder kannst Du trocken arbeiten?
-
In der Praxis ist Schneidmittel meist sinnvoll, weil Reibung und Wärme sinken und Späne leichter abfließen. Wähle das Schneidmittel passend zum Werkstoff und reinige das Gewinde anschließend.
- Wann ist Nachschneiden sinnvoll und wann eher nicht?
-
Nachschneiden hilft, wenn das Gewinde verschmutzt ist oder leichte Beschädigungen vorliegen. Bei stark ausgerissenen Flanken oder zu großem Spiel ist eine Gewindereparatur oft die robustere Lösung.
- Wo findest Du weitere technische Hinweise und das VÖLKEL Programm zu Gewindewerkzeugen?
-
Weitere Details und Ergänzungen findest Du im VD 23 Katalog als PDF.
