Präzisions-Gewinde-Ausschusslehrdorn - G (BSP) 2.1/2 x 11

• Bei auffälligen Montagekräften, um Ursachen zwischen Gewindegeometrie, Verschmutzung und Handhabung schneller einzugrenzen.
• Als Referenz im Abgleich mit Messprotokollen, um eine funktionale Aussage zusätzlich zur Maßaufnahme zu erhalten.
• Zur laufenden Prozesskontrolle in der Fertigung, um die Gewindequalität als Go/No-Go-Kriterium direkt im Ablauf abzusichern.
• Für Prüfplätze mit wechselnden Bedienern, weil die Prüfung mit Lehrdorn eine klare Handlungslogik vorgibt und Bedienfehler reduziert.

Hinweis: Für dokumentierte QS-Anforderungen kann eine zusätzliche Kalibrier-/Werksprüfbescheinigung sinnvoll sein (abhängig von deinem Prüfplan).

• Geringer Schulungsaufwand, weil die Prüfung über eine klare Handlung und Bewertung erfolgt.
• Definierte Grenzmaße gemäß Gewindenorm, damit die Passung im Gewinde zuverlässig bewertet wird.
• Schnelle Handprüfung ohne Messaufbau, geeignet für kurze Taktzeiten in der Fertigung.
• Pflegeleicht bei sachgemäßer Reinigung und Lagerung, unterstützt eine stabile Standzeit.
• Einfache Integration in QS-Dokumentation, weil das Prüfergebnis eindeutig protokollierbar ist.
• Robuste Auslegung als Prüfmittel, unempfindlich gegenüber üblichen Werkstattbedingungen.
• Gute Wiederholbarkeit bei gleicher Handhabung, unterstützt Prozesssicherheit in der Serie.
• Klare GO/NOGO-Entscheidung über das Einschraubverhalten, gut für standardisierte Prüfabläufe.

• Für sehr weiche oder empfindliche Oberflächen kann die Prüfung ungeeignet sein, wenn sich die Oberfläche durch Kontakt beeinflussen lässt.
• Nicht geeignet für Hochleistungsanwendungen, bei denen eine vollständige Gewindeanalyse oder Prozessoptimierung im Vordergrund steht.

1. Stelle sicher, dass Gewinde und Lehre frei von Anhaftungen sind, damit die Prüfflächen korrekt anliegen.
2. Lasse Prüfling und Lehre zur Temperatur angleichen (20 °C), bevor du die Bewertung startest.
3. Nutze zuerst eine passende Gut-Lehre für GO und prüfe, dass sie sich ohne großen Widerstand aufschrauben lässt.
4. Prüfe mit der Ausschuss-Lehre: Geht sie weiter als bis zu zwei Gewindegänge, ist das Gewinde NIO (Nicht in Ordnung).
5. Halte das Prüfergebnis im Prüfprotokoll fest und lagere die Lehre danach geschützt und trocken.

• 1x Präzisions-Gewinde-Ausschusslehrdorn - G (BSP) 2.1/2 x 11

• Abmessung: G (BSP) 2.1/2 x 11
• Lehrenart: innen, NOGO
• Gewinderichtung: Rechtsgang
• Gewindenorm: Rohrgewinde ISO 228 (G)
• Toleranzklasse: aus Produkttitel abgeleitet

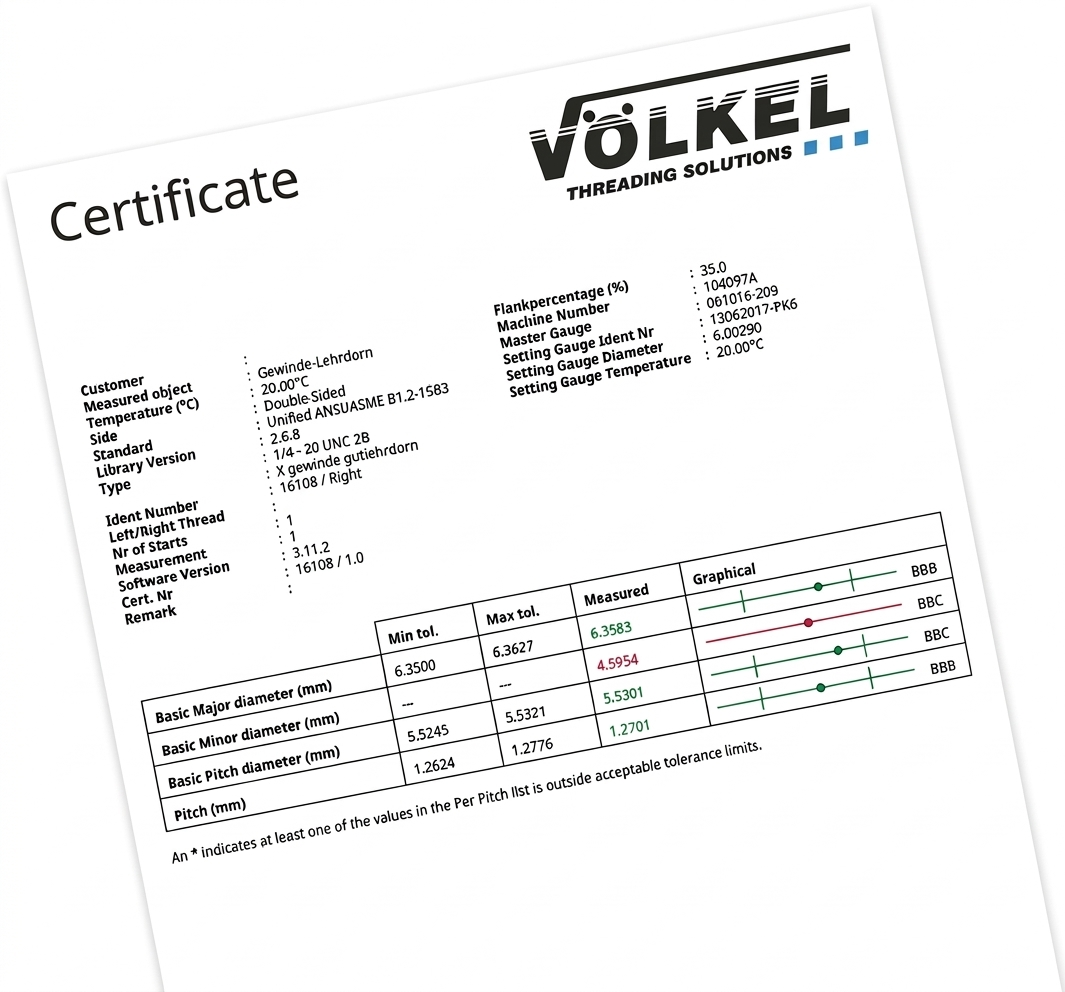

• Kalibrierung: Optional; Kalibrierung wird auf einem IAC_Gewindescanner durchgeführt.

Wie gehe ich mit Oberflächenzuständen im Prüfablauf um?

Bei veränderten Oberflächen gilt das Go/No-Go-Prinzip weiterhin; wichtig sind saubere Gewinde und eine reproduzierbare Prüfroutine.

Welche Aussage liefern GO und NOGO jeweils?

GO bestätigt die Montagefähigkeit, während NOGO eine Übermaß- oder Formabweichung aufdecken soll.

Wie interpretiere ich die NOGO-Prüfung korrekt?

Für NOGO ist nur ein Ansetzen bis zu zwei Gewindegänge zulässig; darüber hinaus liegt Ausschuss vor und du musst nacharbeiten oder zurückweisen.

Was sollte ich beim Ansetzen der Lehre beachten?

Führe die Lehre ohne Gewalt und ohne Schrägansatz, damit die Prüfung nicht durch Bedienung verfälscht wird.

Wie kann ich die Lehre dokumentiert absichern?

Für Audit- und QS-Anforderungen kann eine optionale Kalibrierung hilfreich sein; sie erfolgt auf einem IAC_Gewindescanner.

Wie verhindere ich Fehlbewertungen durch Verschmutzung?

Rückstände können blockieren oder schmieren; eine saubere Oberfläche macht die Go/No-Go-Aussage deutlich.

Warum wird bei Maßprüfungen häufig 20 Grad als Referenz genannt?

In der Messtechnik wird 20 °C als Referenz verwendet, damit thermische Einflüsse die Bewertung von Prüfling und Lehre nicht verschieben.

Gibt es einen Katalog mit technischen Hintergründen und Übersichten?

Im Katalog findest du Übersichten zu Lehrenarten, Normbezug und Anwendungshinweisen. VG 23 Katalog als PDF
