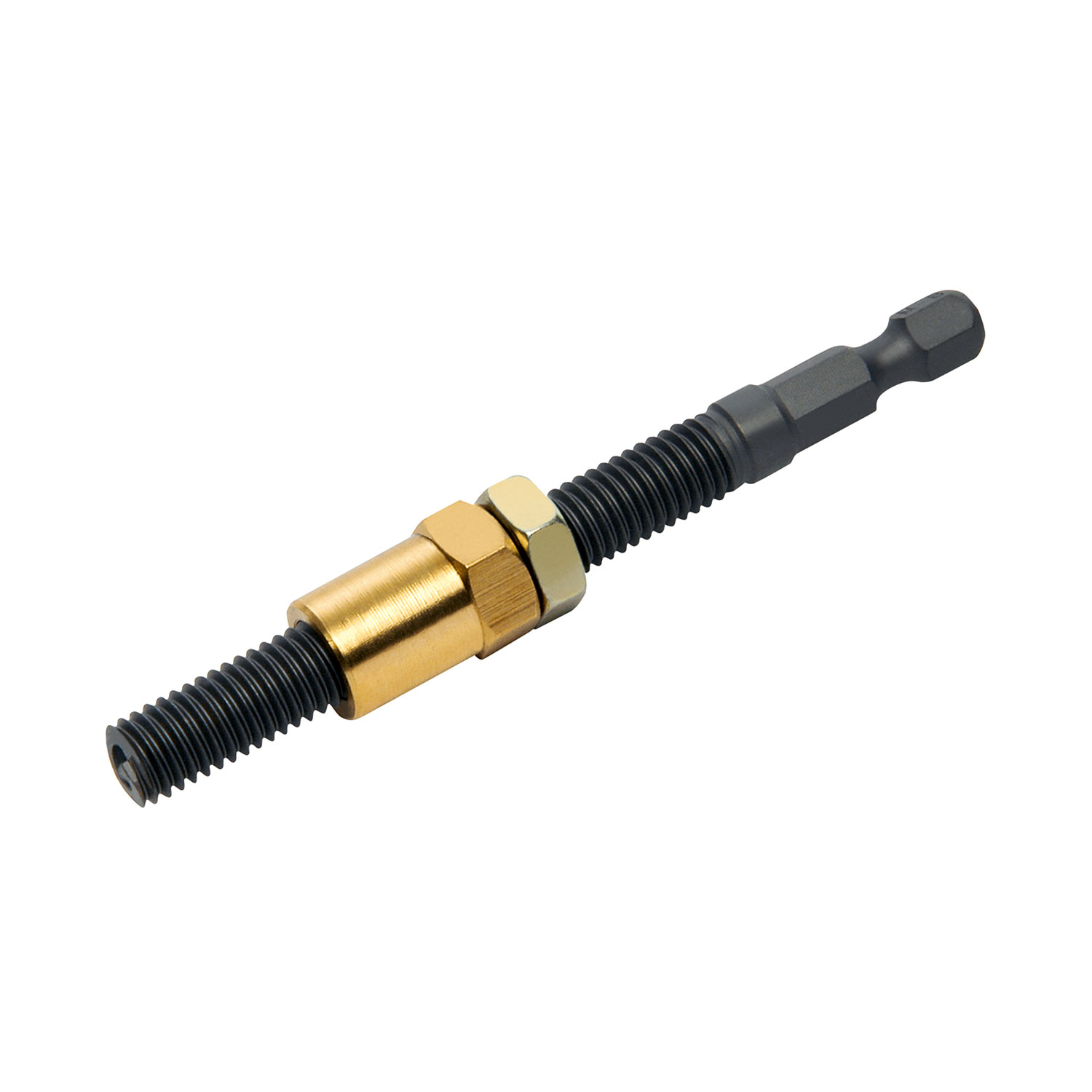

V-COIL Einbauwerkzeug (mit 1/4"-Sechskantaufnahme für den Maschineneinsatz) M 8 x 1.25

• Reparatur und Verstärkung von Gewinden an tragenden Komponenten
• Servicearbeiten an Aggregaten, Flanschen und Halterungen
• Einbau von Drahtgewindeeinsätzen bei wiederkehrenden Wartungsintervallen
• Montage in Werkstattumgebung mit maschineller Unterstützung

Hinweis Achte darauf, dass der Gewindeeinsatz gerade ansetzt und nur in Einbaurichtung eingedreht wird.

• Montagewerkzeug für kontrollierten Maschineneinsatz im V-COIL System
• Gute Kraftübertragung über 1/4"-Sechskantaufnahme
• Erleichtert den gleichmäßigen Einbau bei mehreren Einsätzen
• Hilft, die Einbautiefe im Prozess zu kontrollieren

• Einsatzgrenze, wenn das Bauteil keine ausreichende Führung zulässt
• Nicht ideal für Hochleistungsanwendungen ohne definierte Prozessparameter

1. Wähle einen Antrieb, der sich fein dosieren lässt, und bereite die Arbeitsstelle vor.
2. Setze den Gewindeeinsatz auf das Einbauwerkzeug und kontrolliere Mitnahme/Führung.
3. Spanne das Werkzeug ein und prüfe den festen Sitz in der 1/4"-Aufnahme.
4. Zentriere das Werkzeug in der Bohrung, bevor du Drehmoment aufbringst.
5. Drehe den Einsatz gleichmäßig in Einbaurichtung ein und halte die Achse stabil.
6. Beende den Lauf in der vorgesehenen Position und nimm das Werkzeug axial ab.
7. Kontrolliere den Sitz und säubere die Bohrung von Spänen und Rückständen.

• 1× V-COIL Einbauwerkzeug (mit 1/4"-Sechskantaufnahme für den Maschineneinsatz) M 8 × 1.25

• Werkzeugtyp: Einbauwerkzeug / Montagewerkzeug für V-COIL Drahtgewindeeinsätze
• Antrieb: 1/4" Sechskantaufnahme
• Handhabung: axiale Führung für geraden Ansatz
• Passung: zur im Produktnamen angegebenen Gewindeausführung (M 8 × 1.25)

Welche Zuordnung gilt für M 8 × 1.25?
Nutze die Gewindeangabe im Produktnamen als Referenz und kombiniere das Werkzeug nur mit dem passenden V-COIL Drahtgewindeeinsatz. Bei Unklarheiten hilft ein Blick in die Unterlagen deines Reparatursatzes.

Ist dieses Gewindereparatur-Werkzeug für den mobilen Service geeignet?
Ja, wenn du einen kompakten Antrieb mit Bitaufnahme dabei hast. Achte unterwegs besonders auf die stabile Ausrichtung zur Bohrungsachse.

Wie verhinderst du, dass der Einsatz beim Abziehen mit herausdreht?
Ziehe das Werkzeug nach dem Stoppen axial heraus und vermeide ein Mitdrehen beim Absetzen. Eine ruhige Handführung reduziert das Risiko.

Welche Hinweise gelten für Schmierung und Sauberkeit?
Ein sauber geschnittenes Aufnahmegewinde und ein passendes Schneidmittel erhöhen die Prozesssicherheit. Entferne Rückstände, bevor du den Einsatz aufnimmst.

Gibt es eine kompakte Anleitung zur V-COIL Anwendung?
Die Kurzinfo findest du hier: V-COIL Anleitung als PDF.

Kannst du das Werkzeug in Serie verwenden?
Bei sachgemäßer Nutzung ist der Mehrfacheinsatz üblich. Prüfe zwischendurch die Aufnahme und reinige die Spitze, damit der Sitz konstant bleibt.

Wo findest du den V-COIL Systemkatalog?
Der VC 23 Katalog steht hier bereit: VC 23 Katalog als PDF.
