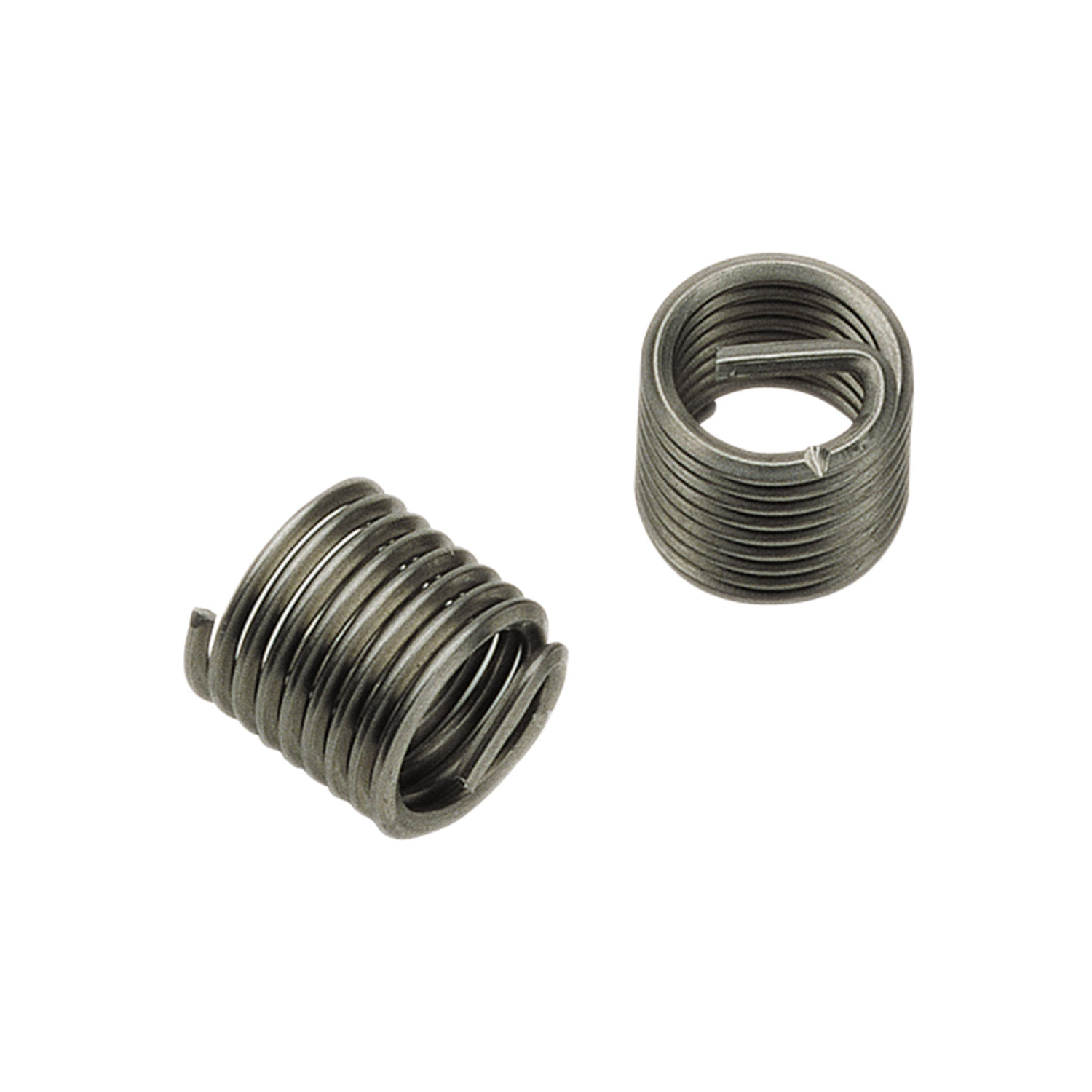

V-COIL Gewindeeinsatz frei durchlaufend Typ S UNF 3/4 x 16 - 1.5 D (25 Stück) | VÖLKEL V-COIL Gewindeeinsatz frei durchlaufend Typ S UNF 3/4 x 16 - 1.5 D (25 Stück)
Wenn du ein Innengewinde nacharbeiten oder verstärken musst, nutzt du diesen Drahtgewindeeinsatz als formschlüssige Gewindebuchse. Der V-COIL Gewindeeinsatz arbeitet dabei als Drahtgewindeeinsatz im Aufnahmegewinde.
In Service-Werkstätten und in der Montage hilft dir der Einsatz, Gewinde wiederherzustellen und Ausschuss durch defekte Schraubverbindungen zu vermeiden. Für die Gewindereparatur ist ein sauberer Ablauf wichtiger als improvisierte Nacharbeit.
- Reparatur ausgerissener oder beschädigter Innengewinde in Bauteilen
- Durchgangsverschraubungen, bei denen die Schraube frei laufen soll
- Wiederherstellung der Schraubfunktion nach häufiger Montage und Demontage
- Nachrüstung, wenn ein vorhandenes Innengewinde für die Last nicht ausreicht
- Gewindeverstärkung in Werkstoffen mit geringer Scherfestigkeit
- Einsatz in Wartung und Instandhaltung an Maschinen, Gehäusen und Befestigungspunkten
Hinweis Vor dem Einbau prüfst du Gewindeart und Steigung der Schraube, damit Einsatz und Verbindung zusammenpassen.
- Du ersetzt nur die Gewindeeinsätze und nutzt vorhandene Werkzeuge und Führungselemente weiter, was den Verbrauch kalkulierbar hält.
- Du erhältst ein verschleißarmes Innengewinde, das wiederholte Montagezyklen besser verkraftet als der Grundwerkstoff.
- Der Einbau lässt sich mit Systemwerkzeugen strukturiert durchführen und ist für Reparatur und Serienanwendung geeignet.
- Die Last wird über die Gewindeflanken verteilt, wodurch das Bauteil bei wechselnden Schraubkräften entlastet wird.
Nachteile
- In sehr harten oder spröden Werkstoffen kann der Einbau je nach Ausführung eine besonders saubere Vorbearbeitung erfordern.
- Für hochdynamische Spezialanwendungen kann ein abweichendes Sicherungskonzept nötig sein, abhängig von der Verbindung.

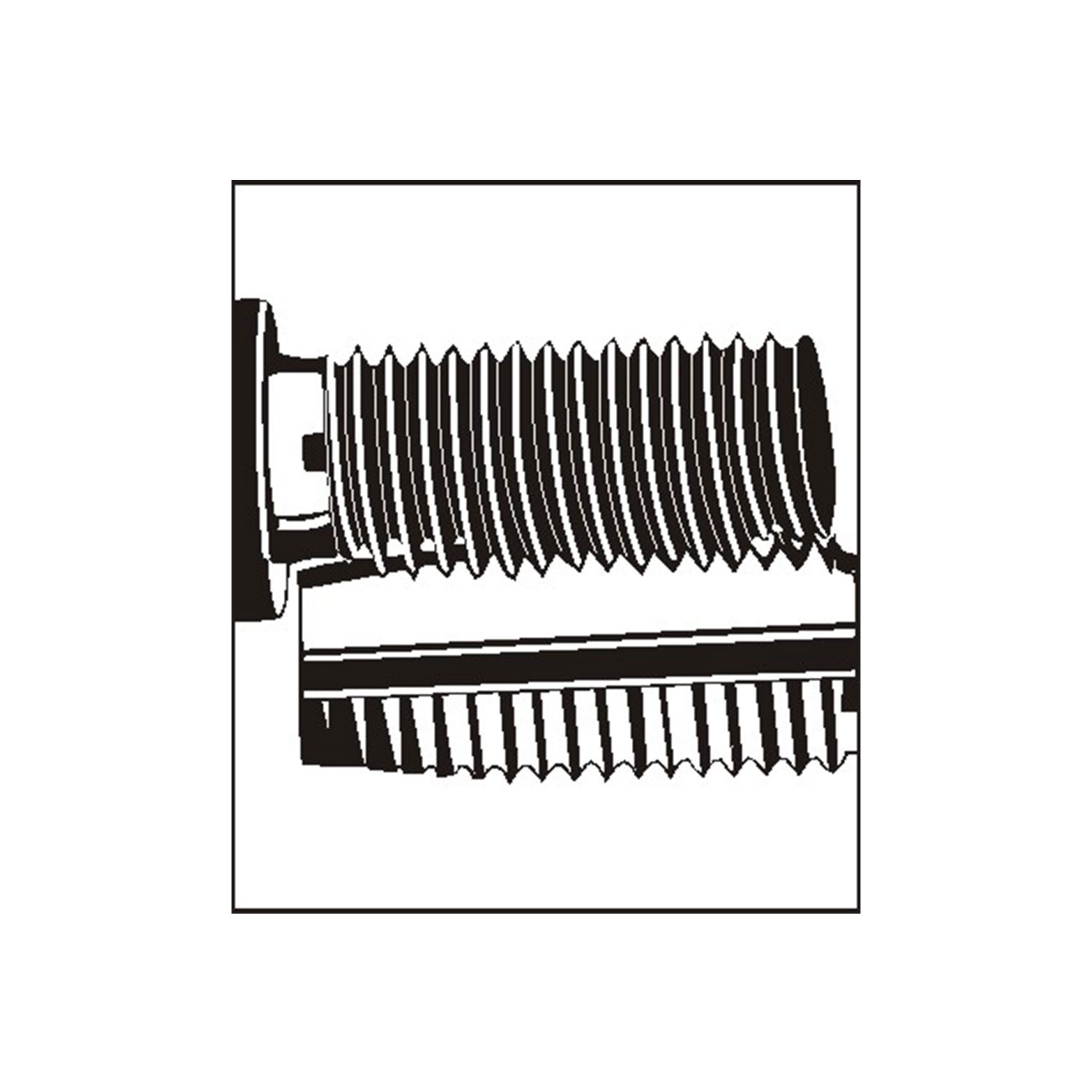

- Prüfe Gewindeart und Steigung der Schraube, bevor du mit der Reparatur beginnst.

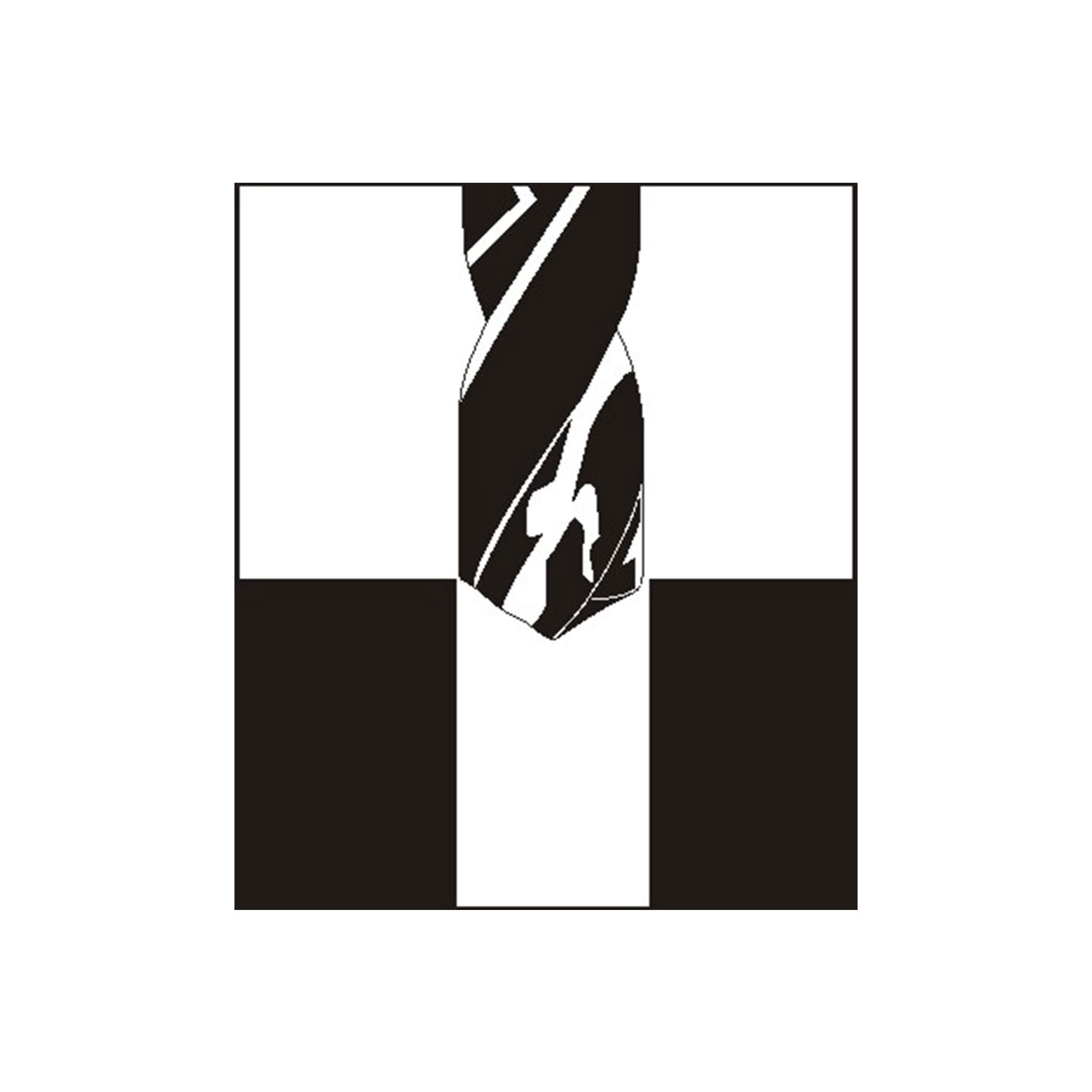

- Bohre die Bohrung nach Vorgabe des Systems auf die erforderliche Vorbereitung auf.

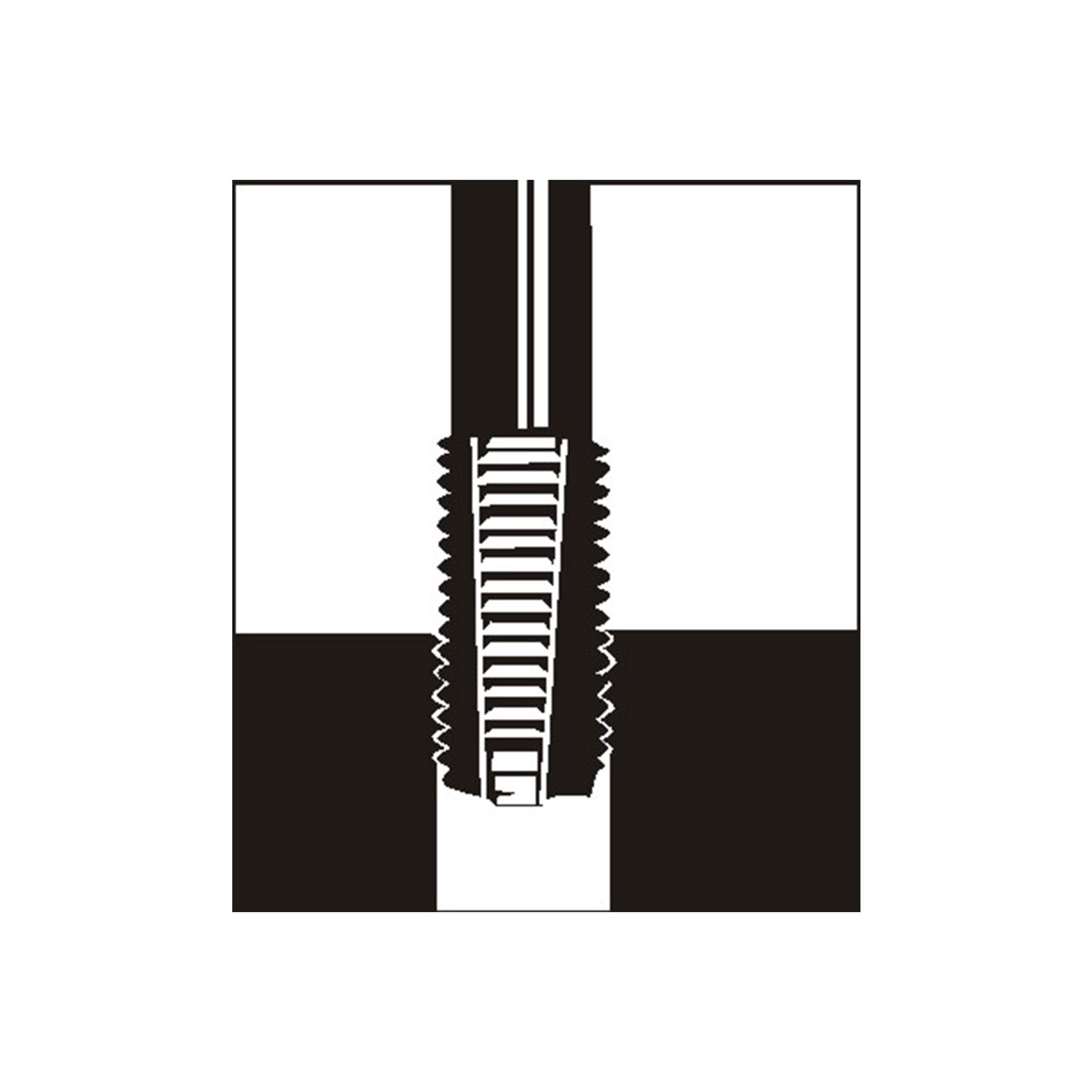

- Schneide das Aufnahmegewinde mit dem passenden Systemgewindebohrer.

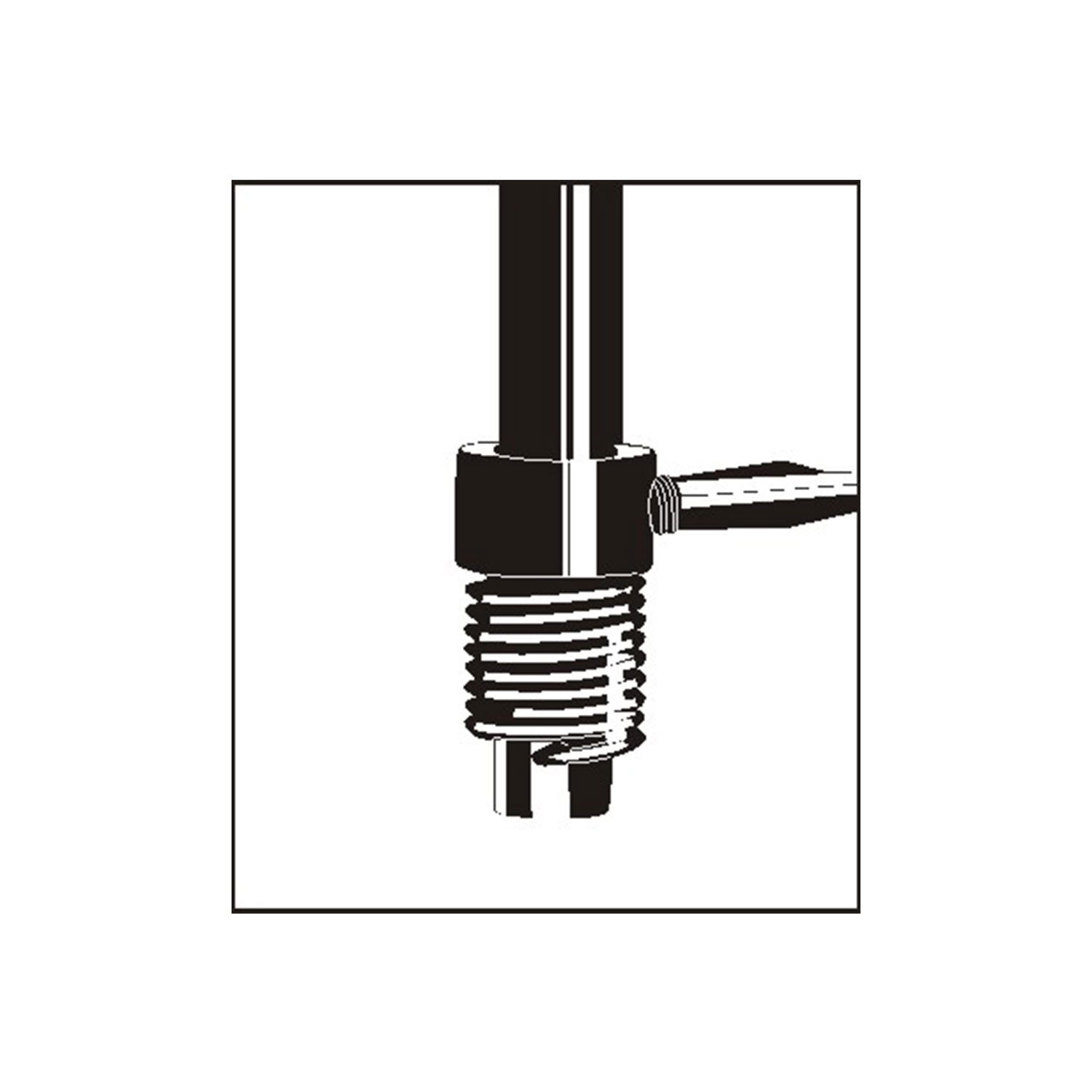

- Nimm den Gewindeeinsatz mit dem Einbauwerkzeug auf.

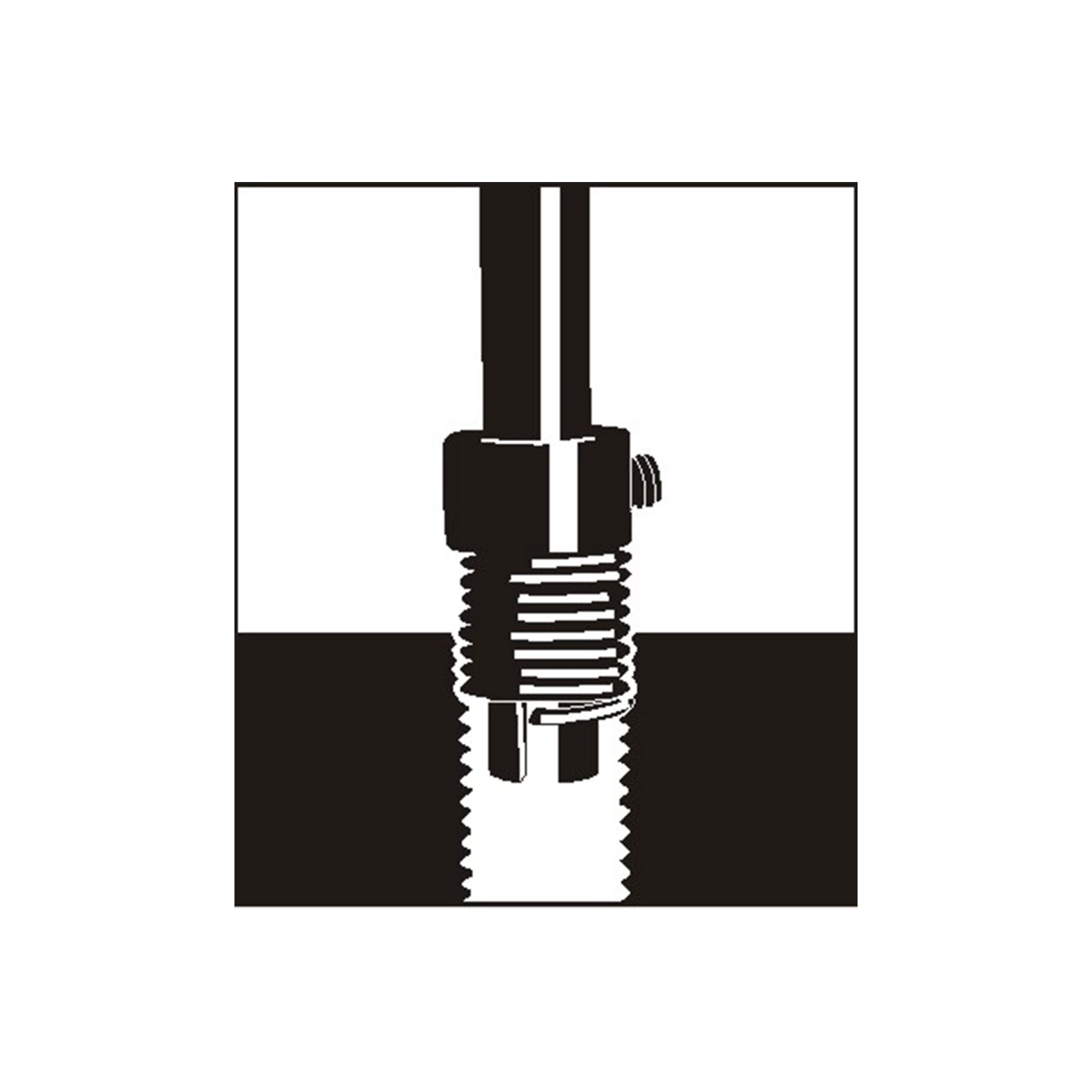

- Schraube den Einsatz bis zur definierten Einschraubtiefe ein.
- Löse das Einbauwerkzeug vom Gewindeeinsatz.
- Kontrolliere die Schraubfunktion im reparierten Innengewinde.
- Wenn du eine Schrittübersicht benötigst, nutze die technische Anleitung: Technische Information V-COIL Gewindereparatur als PDF.
- 25 Stück Gewindeeinsätze in der angegebenen Verpackungseinheit
- Ausführung: frei durchlaufend Typ S
- Gewindeart: UNF
- Werkstoff: Rostfreier Stahl, je nach Ausführung
- Normbezug: DIN 8140, abhängig von Ausführung
- Einsatzlänge: 1.5 D, je nach Ausführung
- Verpackungseinheit: 25 Stück
- Was unterscheidet Typ S im V-COIL System?
Typ S ist die frei durchlaufende Ausführung für Standardverschraubungen ohne zusätzliche Klemmwirkung. Wenn Schwingungen auftreten, kann eine selbstsichernde Ausführung je nach Anwendung besser passen.
- Wie ordnest du die Ausführung 1.5 D ein?
Mit 1.5 D wird die Einsatzlänge als Verhältnis zum Nenndurchmesser angegeben und unterstützt die Auswahl zur Bauteilsituation. Achte dabei auf Bauteildicke, Gewindetiefe und die geplante Schraubenlänge.
- Wo findest du die Zuordnung für Vorbohrung und Gewindevorbereitung?
Für die Gewindevorbereitung brauchst du eine passende Bohrung und ein korrektes Systemgewinde, damit der Einsatz sauber sitzt. Nutze dafür: Technische Information Kernloch- und Bohrungszuordnung V-COIL als PDF.
- In welchen Werkstoffen wird ein Drahtgewindeeinsatz typischerweise eingesetzt?
Der Einsatz wird oft in Werkstoffen mit geringer Scherfestigkeit verwendet, zum Beispiel in Leichtmetall, sowie bei Reparaturen in Stahl. Entscheidend sind eine saubere Vorbereitung und die korrekte Einschraubtiefe.

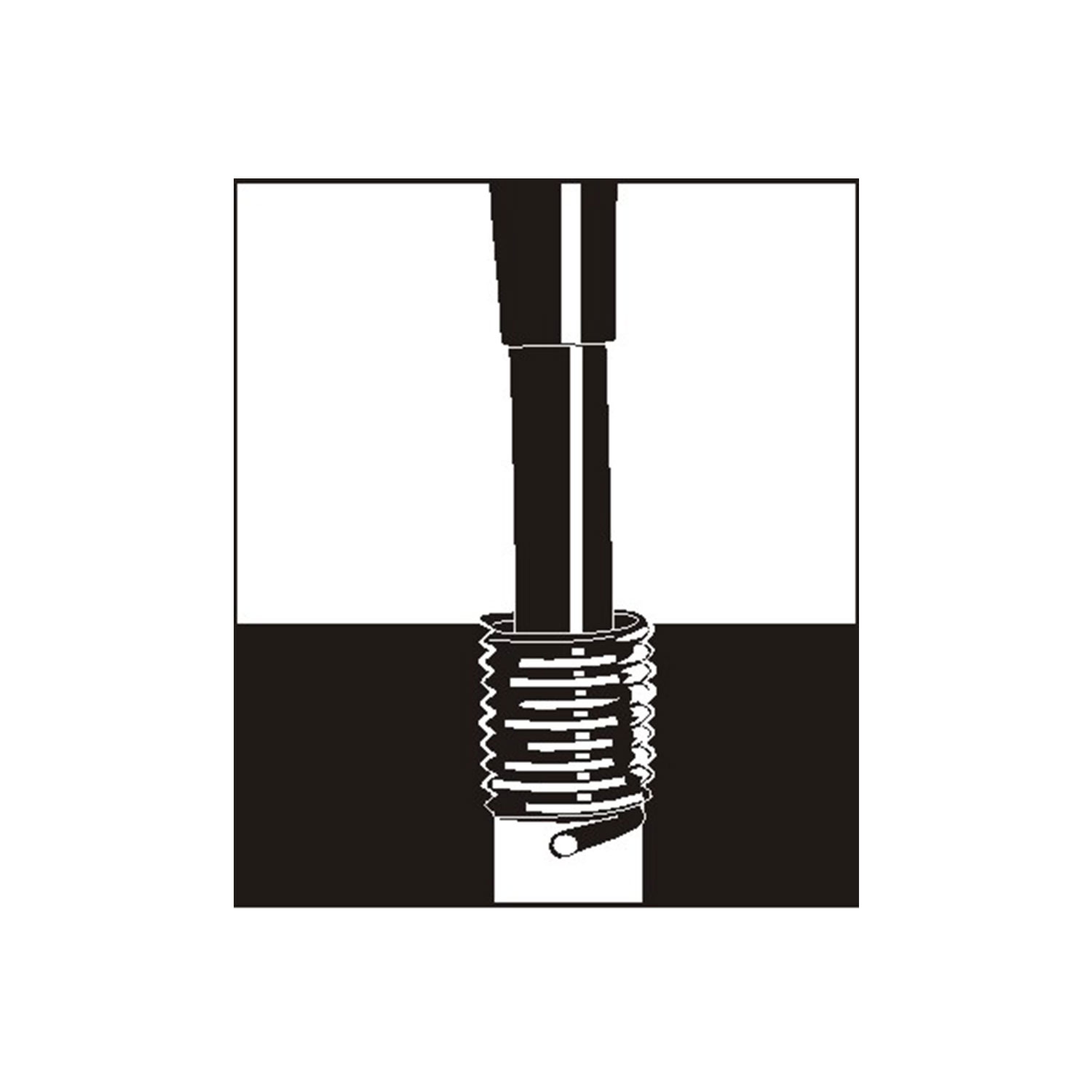

- Muss nach dem Setzen ein Mitnehmerzapfen entfernt werden?
Bei vielen Systemen dient ein Mitnehmerzapfen zum Einschrauben; nach dem Setzen wird er entfernt, damit das Innengewinde frei ist. Ob das erforderlich ist, hängt von der Ausführung und vom verwendeten System ab.
- Was sagt die Verpackungseinheit bei Gewindeeinsätzen aus?
Die Verpackungseinheit beschreibt, wie viele Einsätze du pro Packung erhältst und erleichtert die Verbrauchsplanung in Montage und Instandhaltung.
- Wo findest du weiterführende Informationen zum V-COIL System?
Der Katalog gibt dir einen Überblick über Ausführungen, Systemwerkzeuge und Anwendungshinweise. Siehe: VC 23 Katalog als PDF.
