OS 22 Coffret de réparation de filetage pour filetage de carter d‘huile M 13x1.5 – M 24x1.5

• Réparation des filetages de bouchons de vidange endommagés sur des carters adaptés de véhicules ou de machines
• Taraudage d’un filetage de réparation surdimensionné avec HexTap OS, de M 13 x 1,5 à M 24 x 1,5
• Montage du bouchon de vidange neuf type A ou B avec un joint d’étanchéité correspondant
• Utilisation en atelier et en maintenance avec plusieurs dimensions de réparation dans un seul coffret

Remarque: La seule dimension du nouveau filetage ne suffit pas : contrôlez le filetage initial, la matière restante, la portée d’étanchéité et la procédure de réparation autorisée.

• Cinq dimensions de réparation réunies dans un coffret, de M 13 x 1,5 à M 24 x 1,5
• Tarauds HexTap OS, bouchons de vidange et joints assortis pour un déroulement cohérent
• Correspondance claire entre bouchons types A/B et joints cuivre/aluminium
• Pièces de rechange commandables séparément grâce aux références liées
• Coffret plastique pour le rangement et le contrôle du contenu

Limites d’utilisation

• Ne pas intervenir si l’épaisseur de paroi, l’état du carter ou la portée d’étanchéité ne permettent pas une réparation sûre. Aucun copeau ne doit rester dans le carter.
• Déterminer la dimension de réparation et le couple de serrage d’après les prescriptions du constructeur, et non uniquement d’après les dimensions du coffret.

1. Examinez le filetage de vidange endommagé, sa dimension d’origine et l’état du carter. Sélectionnez la dimension de réparation supérieure conformément à la procédure applicable.
2. Assurez-vous que la matière restante est suffisante et que la portée d’étanchéité est intacte ou peut être remise en état.
3. Vidangez l’huile, nettoyez la zone et prenez les précautions nécessaires pour éviter la présence de copeaux dans le circuit de lubrification.
4. Effectuez une préparation ou un perçage supplémentaire uniquement si la procédure de réparation le demande.

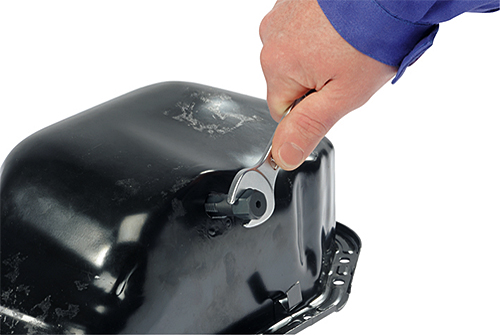

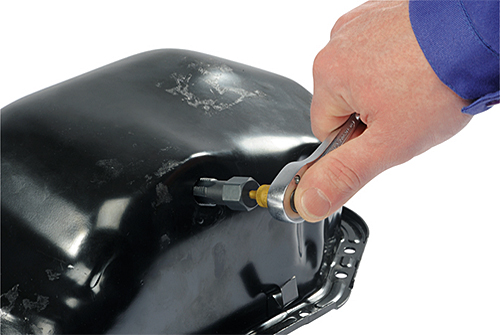

5. Taraudez le filetage supérieur avec le HexTap OS correspondant, dans l’axe du filetage d’origine et avec un lubrifiant de coupe adapté.
6. Éliminez soigneusement les copeaux et résidus du filetage et du carter, puis contrôlez le nouveau filetage.

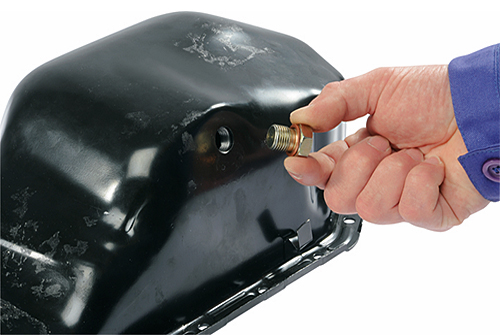

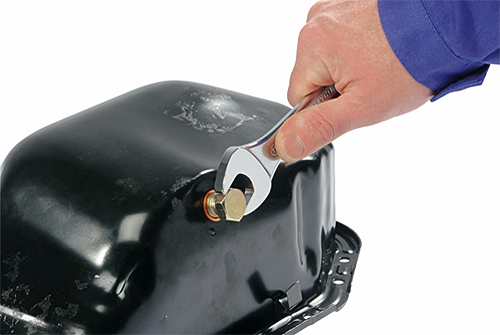

7. Montez le bouchon de vidange neuf type A ou B avec un joint neuf adapté, puis serrez selon les prescriptions du constructeur.
8. Remplissez l’huile conformément aux consignes, vérifiez l’étanchéité et contrôlez-la de nouveau après un essai fonctionnel approprié.

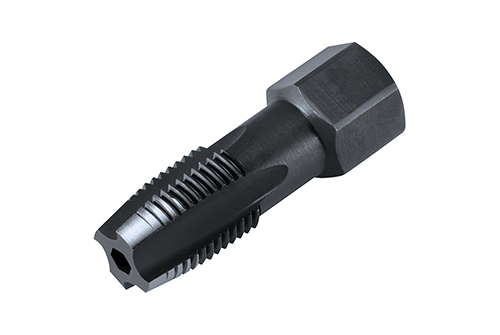

Tarauds HexTap OS

• 1 pièce taraud STI HexTap OS HSS-G pour filetage de bouchon de vidange - M 13 x 1.5 (19002)
• 1 pièce taraud STI HexTap OS HSS-G pour filetage de bouchon de vidange - M 15 x 1.5 (19003)
• 1 pièce taraud STI HexTap OS HSS-G pour filetage de bouchon de vidange - M 17 x 1.5 (19004)
• 1 pièce taraud STI HexTap OS HSS-G pour filetage de bouchon de vidange - M 20 x 1.5 (19005)
• 1 pièce taraud STI HexTap OS HSS-G pour filetage de bouchon de vidange - M 24 x 1.5 (19006)

Bouchons de vidange pour filetages de carter d’huile

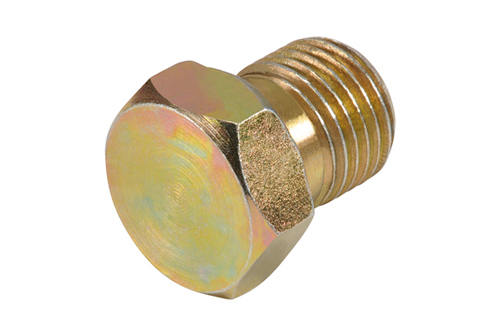

• 3 pièces bouchons de vidange type A - M 13 x 1.5 (19130)
• 3 pièces bouchons de vidange type A - M 15 x 1.5 (19131)

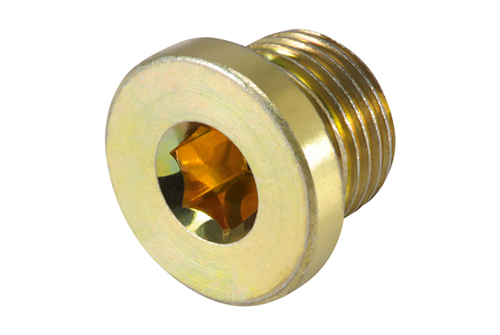

• 3 pièces bouchons de vidange type B - M 17 x 1.5 (19132)
• 3 pièces bouchons de vidange type B - M 20 x 1.5 (19133)
• 3 pièces bouchons de vidange type B - M 24 x 1.5 (19134)

Joints d’étanchéité OS pour bouchons de vidange

• 6 pièces joints d’étanchéité OS cuivre (CU) - 15 x 19 x 1.5 mm, pour M 13 x 1.5 / M 15 x 1.5 (19140)
• 3 pièces joints d’étanchéité OS cuivre (CU) - 17 x 21 x 1.5 mm, pour M 17 x 1.5 (19141)

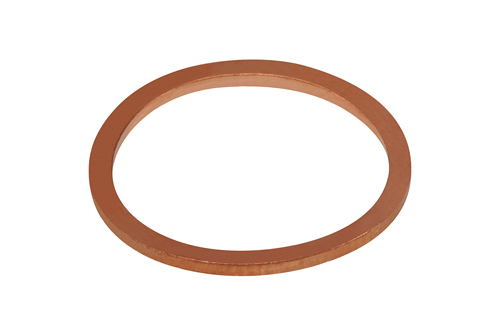

• 3 pièces joints d’étanchéité OS cuivre (CU) - 20 x 24 x 1.5 mm, pour M 20 x 1.5 (19142)
• 3 pièces joints d’étanchéité OS aluminium (ALU) - 20 x 24 x 1.5 mm, pour M 20 x 1.5 (19143)
• 3 pièces joints d’étanchéité OS cuivre (CU) - 24 x 29 x 2.0 mm, pour M 24 x 1.5 (19144)
• 3 pièces joints d’étanchéité OS aluminium (ALU) - 24 x 29 x 2.0 mm, pour M 24 x 1.5 (19145)

Rangement

• 1 pièce coffret plastique

• Classe de produit: Réparation de filetage de carter d’huile
• Type de produit: Coffret de réparation de carter V-COIL OS 22
• Principe: Filetage surdimensionné avec HexTap OS et nouveau bouchon ; sans filet rapporté
• Dimensions: M 13 x 1,5 / M 15 x 1,5 / M 17 x 1,5 / M 20 x 1,5 / M 24 x 1,5
• Types de bouchons: Type A : M 13 et M 15 ; type B : M 17, M 20 et M 24
• Matériau des joints: Cuivre (CU) et aluminium (ALU)
• Rangement: Coffret plastique

Faut-il installer un filet rapporté avec ce coffret ?

Non. OS 22 permet de tarauder un filetage de réparation de diamètre supérieur, puis de monter un bouchon de vidange neuf avec son joint.

Quelles dimensions sont couvertes ?

M 13 x 1,5, M 15 x 1,5, M 17 x 1,5, M 20 x 1,5 et M 24 x 1,5. Le choix exact dépend du filetage initial et des prescriptions de réparation.

Quels types de bouchons sont inclus ?

Type A pour M 13 x 1,5 et M 15 x 1,5 ; type B pour M 17 x 1,5, M 20 x 1,5 et M 24 x 1,5.

Quels joints d’étanchéité sont fournis ?

Cuivre 15 x 19 x 1,5 mm pour M 13 et M 15 ; cuivre 17 x 21 x 1,5 mm pour M 17 ; cuivre et aluminium aux dimensions mentionnées dans le contenu pour M 20 et M 24.

Que faut-il surveiller pendant le taraudage ?

Conservez l’alignement, respectez la procédure, éliminez tous les copeaux et vérifiez le filetage ainsi que la portée d’étanchéité.

Comment terminer la réparation ?

Montez le bon bouchon avec un joint neuf et serrez selon les consignes du constructeur. Contrôlez ensuite le niveau d’huile et l’étanchéité.

Comment recommander les composants séparément ?

Utilisez les références cliquables dans le contenu de livraison. Les quantités indiquées correspondent au coffret OS 22 et non aux conditionnements des articles vendus séparément.

Où trouver le catalogue V-COIL ?

Retrouvez le coffret et ses composants dans le Catalogue VC 23 en PDF.
