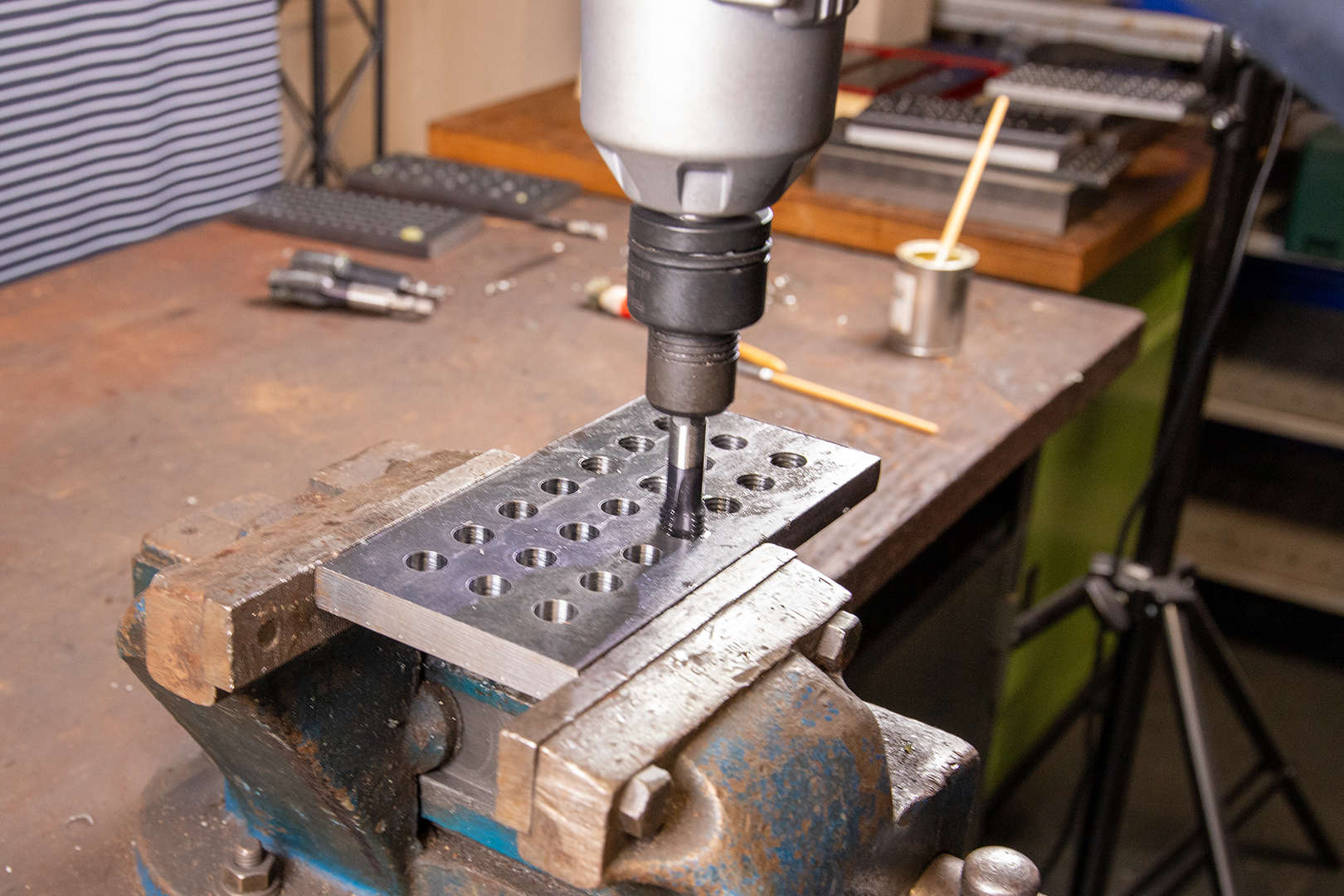

Gewinde schneiden mit dem Schlagschrauber: Der VÖLKEL HexTap VX

Gewinde mit einem Schlagschrauber schneiden? Mit dem neuen VÖLKEL HexTap VX ist genau das möglich. Der speziell für diese Anwendung entwickelte Maschinengewindebohrer besitzt eine 11-mm-Sechskantaufnahme und lässt sich über einen passenden Adapter direkt mit dem Schlagschrauber verbinden.

Der HexTap VX ist in den Gewindegrößen M8 bis M30 erhältlich und richtet sich insbesondere an Anwender im Stahlbau, Maschinenbau und bei industriellen Montagearbeiten. Durch seine robuste Werkzeugauslegung eignet er sich für das Gewindeschneiden in gut zerspanbaren Werkstoffen bis 900 N/mm².

„Beim Gewindeschneiden mit dem Schlagschrauber kommt es besonders auf eine fluchtgenaue Führung an. Der Gewindebohrer muss nicht nur beim Ansetzen exakt in der Achse des Kernlochs stehen, sondern auch während des gesamten Schneidvorgangs dort bleiben. Schon ein leichtes Verkanten kann das Werkzeug und das Gewinde unnötig belasten.“

Was unterscheidet den HexTap VX von herkömmlichen Maschinengewindebohrern?

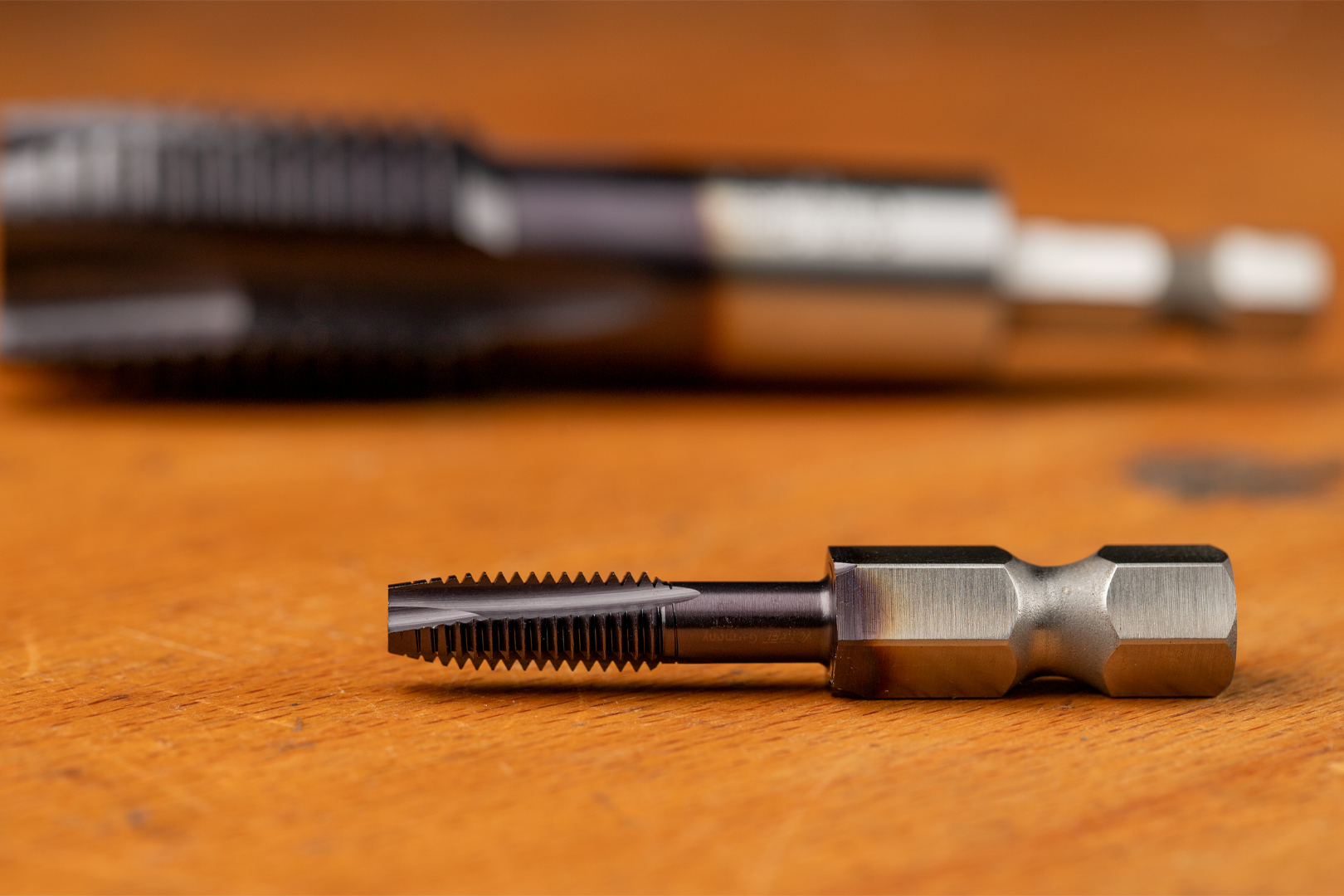

Der entscheidende Unterschied liegt im Antrieb. Herkömmliche Maschinengewindebohrer besitzen üblicherweise einen zylindrischen Schaft mit Vierkant und werden über entsprechende Werkzeugaufnahmen angetrieben. Der HexTap VX hingegen verfügt über eine 11-mm-Sechskantaufnahme, die speziell für die Verwendung mit Schlagschraubern ausgelegt ist. Damit können Anwender beispielsweise im Stahlbau oder bei industriellen Montagearbeiten auf Maschinen zurückgreifen, die ohnehin häufig zur täglichen Ausrüstung gehören. Das ermöglicht es, die Gewindeherstellung in bestehende Arbeitsabläufe einzubinden, ohne dafür auf eine separate Gewindeschneidmaschine wechseln zu müssen.

Die einheitliche Sechskantaufnahme bietet einen weiteren praktischen Vorteil: Unabhängig von der Gewindegröße besitzen alle HexTap VX Gewindebohrer denselben Antrieb. Beim Wechsel zwischen verschiedenen Gewindeabmessungen muss deshalb nicht jedes Mal eine andere Werkzeugaufnahme verwendet werden. Das vereinfacht die Handhabung, insbesondere bei Montagearbeiten mit unterschiedlichen Gewindegrößen.

Wie wird der HexTap VX mit dem Schlagschrauber verbunden?

Die Verbindung zwischen Schlagschrauber und Gewindebohrer erfolgt über einen passenden Adapter. Dieser nimmt den 11-mm-Sechskant des HexTap VX auf und überträgt das Drehmoment der Maschine auf das Werkzeug. Je nach Gewindegröße empfiehlt VÖLKEL unterschiedliche Schlagschrauber-Abtriebe, da bei größeren Gewindedurchmessern in der Regel auch höhere Drehmomente für den Gewindeschnitt erforderlich sind.

Die Größe der Sechskantaufnahme bleibt über das gesamte Sortiment identisch. Entscheidend ist, dass der verwendete Adapter zum Abtrieb des Schlagschraubers passt und für die jeweilige Anwendung geeignet ist.

Für welche Werkstoffe und Anwendungen eignet sich der HexTap VX?

Der HexTap VX wurde für den allgemeinen Einsatz in gut zerspanbaren Werkstoffen mit einer Zugfestigkeit bis 900 N/mm² entwickelt. Dazu zählen insbesondere unlegierte und niedriglegierte Stähle. Typische Einsatzgebiete sind der Stahlbau, Maschinenbau und industrielle Montagearbeiten, bei denen Gewinde direkt in Bauteile oder Konstruktionselemente geschnitten werden. Ein denkbares Beispiel ist das Herstellen eines M16-Durchgangsgewindes in einem geeigneten Stahlbauteil während der Montage. Der HexTap VX besitzt einen Schälanschnitt der Form B, der die entstehenden Späne nach vorne in Schnittrichtung schiebt, sodass sie durch die offene Bohrung austreten können. Für Sacklöcher ist diese Ausführung dagegen nicht die bevorzugte Wahl.

Für die mechanischen und thermischen Belastungen beim Gewindeschneiden setzt VÖLKEL auf geschliffenes HSSE-Vollmaterial. Der kobaltlegierte Schnellarbeitsstahl besitzt eine hohe Warmhärte und trägt zur Verschleißbeständigkeit des Werkzeugs bei. Zusätzlich ist der HexTap VX mit einer TiAlN-Beschichtung (Titan-Aluminium-Nitrid) ausgestattet. Diese Hartstoffbeschichtung schützt die Schneiden vor abrasivem Verschleiß und besitzt eine hohe thermische Beständigkeit. Das unterstützt eine längere Werkzeugstandzeit und gleichmäßige Schnittergebnisse, insbesondere bei wiederkehrenden Anwendungen und größeren Gewindedurchmessern. Voraussetzung bleibt allerdings, dass Werkstoff, Werkzeug und Bearbeitungsbedingungen zusammenpassen.

Was ist beim Gewindeschneiden mit dem Schlagschrauber zu beachten?

Auch wenn der HexTap VX speziell für Schlagschrauber entwickelt wurde, gelten weiterhin die grundlegenden Anforderungen an einen sauberen Gewindeschnitt. Besonders wichtig ist ein korrekt dimensioniertes Kernloch. Ist es zu klein, steigt die Belastung auf das Werkzeug erheblich. Ist es zu groß, kann das fertige Gewinde eine unzureichende Profilhöhe aufweisen. Ebenso entscheidend sind eine fluchtgenaue Führung des Gewindebohrers während des gesamten Schneidvorgangs und eine geeignete Schmierung, um Reibung und Wärmeentwicklung zu reduzieren.

Die passenden Maschineneinstellungen lassen sich nicht pauschal festlegen. Drehzahl, Drehmomentbegrenzung und der Einsatz des Schlagwerks müssen auf den jeweiligen Werkstoff, die Gewindegröße, das Kernloch und die gesamte Bearbeitungssituation abgestimmt werden. Ein hohes verfügbares Drehmoment allein garantiert deshalb noch kein gutes Gewinde. Entscheidend ist das Zusammenspiel aus Maschine, Werkzeug und Anwendung.

Du bist dir unsicher, ob der HexTap VX für deine Anwendung geeignet ist oder welche Einstellungen sinnvoll sind? Unsere Anwendungstechnik unterstützt dich gerne bei der Auswahl und Abstimmung der passenden Werkzeuge. Nimm einfach Kontakt mit uns auf, wir helfen dir gerne weiter.
