Maschinengewindebohrer Form B HexDrive + Spibo M 3-12 + Truck in 111 Years Luxury Box

Maschinengewindebohrer Form B HexDrive + Spibo M 3–12 + Truck in 111 Years Luxury Box

Dieses Set verbindet Maschinengewindebohrer und passende Spiralbohrer für die Herstellung von Innengewinden mit einer auffälligen Sonderedition rund um das VÖLKEL Dakar Truck Modell. Es adressiert den typischen Anwendungsfall, dass Gewindebohrer und Kernlochbohrer im Arbeitsablauf abgestimmt und geordnet bereitliegen sollen. Die Auswahl des geeigneten Einsatzbereichs bleibt werkstoffabhängig.

Bei der Auswahl sind vor allem Antriebsart, Gewindesystem und die im Set enthaltenen Ausführungen relevant. HexDrive unterstützt eine sichere Werkzeugaufnahme, während die genannten DIN-Ausführungen die konstruktive Form und den vorgesehenen Einsatzbereich des Werkzeugs beschreiben. Form B mit Schälanschnitt ist für durchgehende Gewinde geeignet, wenn ein kontrollierter Spanabtransport im Prozess erforderlich ist.

Anwendung

• Für das Herstellen von Innengewinden mit abgestimmter Kombination aus Kernlochbohrer und Maschinengewindebohrer.
• Geeignet für Arbeitsplätze, an denen mehrere Gewindegrößen geordnet in einer Kassette verfügbar sein sollen.
• Sinnvoll, wenn HexDrive für eine definierte Werkzeugaufnahme genutzt wird.
• Passend für Anwendungen, bei denen Form B mit Schälanschnitt für durchgehende Gewinde vorgesehen ist.
• Praktisch als Setlösung, wenn Gewindebohrer, Spiralbohrer und Aufbewahrung gemeinsam bereitgestellt werden sollen.

Hinweis Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration. Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes.

Nach oben ↑

Vorteile

• Kombiniert mehrere Maschinengewindebohrer und passende Spiralbohrer in einem abgestimmten Set.
• HexDrive unterstützt eine sichere und reproduzierbare Kraftübertragung in der Werkzeugaufnahme.
• Die Kunststoff-Kassette erleichtert geordnete Lagerung und schnellen Zugriff im Arbeitsablauf.
• Die Zusammenstellung deckt mehrere gängige Gewindegrößen innerhalb eines Sets ab.
• Truck Modell, Kassette und Geschenkkarton geben der Edition einen eigenständigen Charakter.

Nachteile

• Wenn einzelne Größen außerhalb des enthaltenen Bereichs benötigt werden, findest du ergänzende Lösungen unter Produktinfos und Downloads.

Nach oben ↑

Schritt für Schritt

1. Prüfe zuerst, welche Gewindegröße für deine Anwendung vorgesehen ist.
2. Wähle danach den zugehörigen Spiralbohrer und den passenden Maschinengewindebohrer aus der Kassette aus.
3. Spanne den Spiralbohrer sicher in dein Werkzeug ein und bereite die Bohrung vor.
4. Setze anschließend den Maschinengewindebohrer gerade zur Bohrung ausgerichtet an.
5. Führe den Gewindebohrer mit gleichmäßigem Vorschub in die vorbereitete Bohrung ein.
6. Überwache den Prozess und halte die Werkzeugführung stabil.
7. Entnimm den Gewindebohrer nach dem Schneidvorgang kontrolliert aus dem Werkstück.
8. Prüfe das gefertigte Gewinde auf sauberen Verlauf und vollständige Ausformung.
9. Lege die verwendeten Komponenten nach dem Einsatz wieder geordnet in die Kassette zurück.

Nach oben ↑

Lieferumfang

• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 3 (37570)
• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 4 (37571)
• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 5 (37572)
• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 6 (37573)
• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 8 (37574)
• 1 × Maschinengewindebohrer HexDrive DIN 371 Form B HSS-E – M 10 (37575)
• 1 × Maschinengewindebohrer HexDrive DIN 376 Form B HSS-E – M 12 (37576)
• 1 x jeweils SpiBo 2,5/3,3/4,2/5,0/6,8/8,5/10,2 mm
• 1 × Kunststoff-Kassette

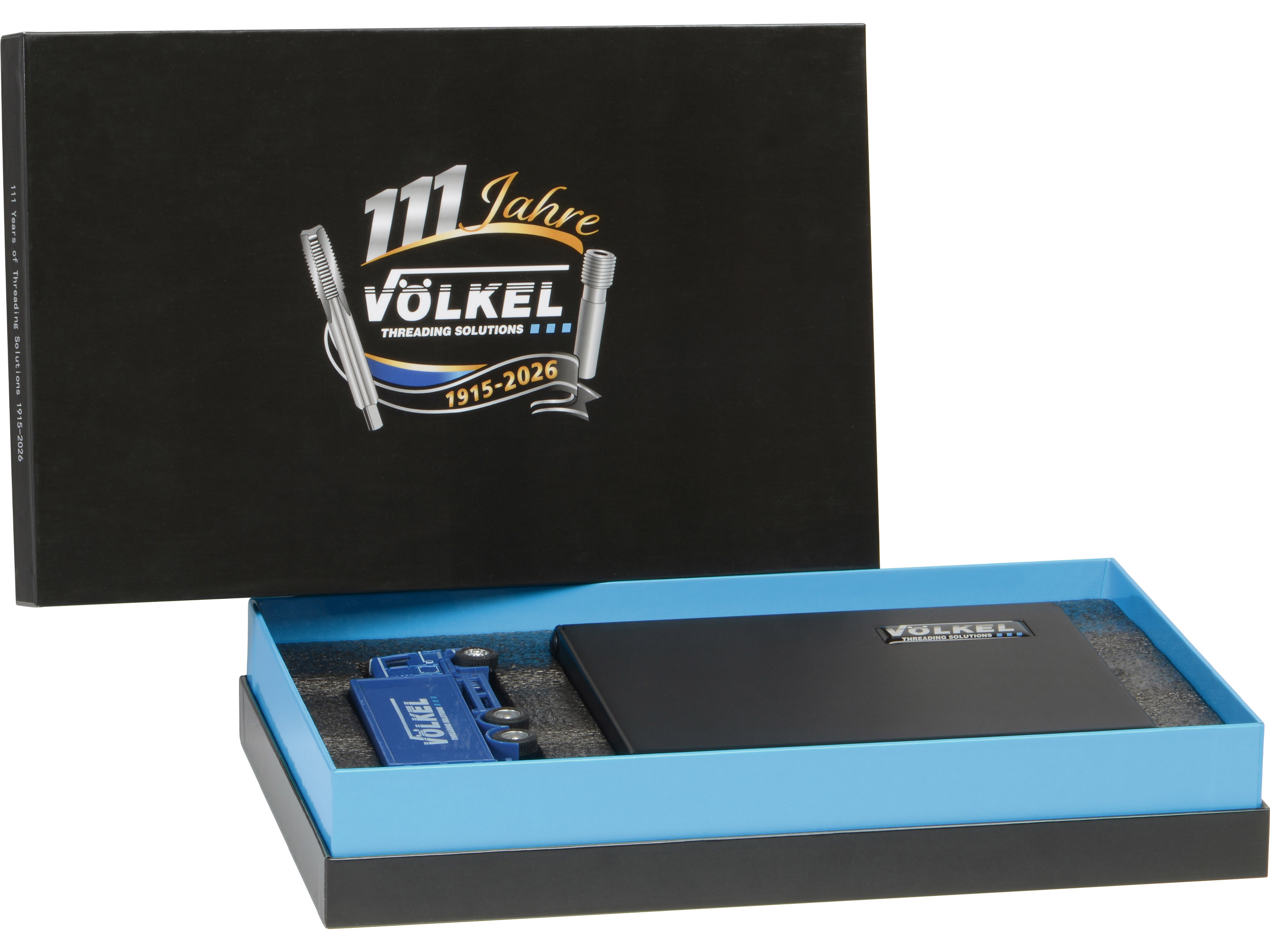

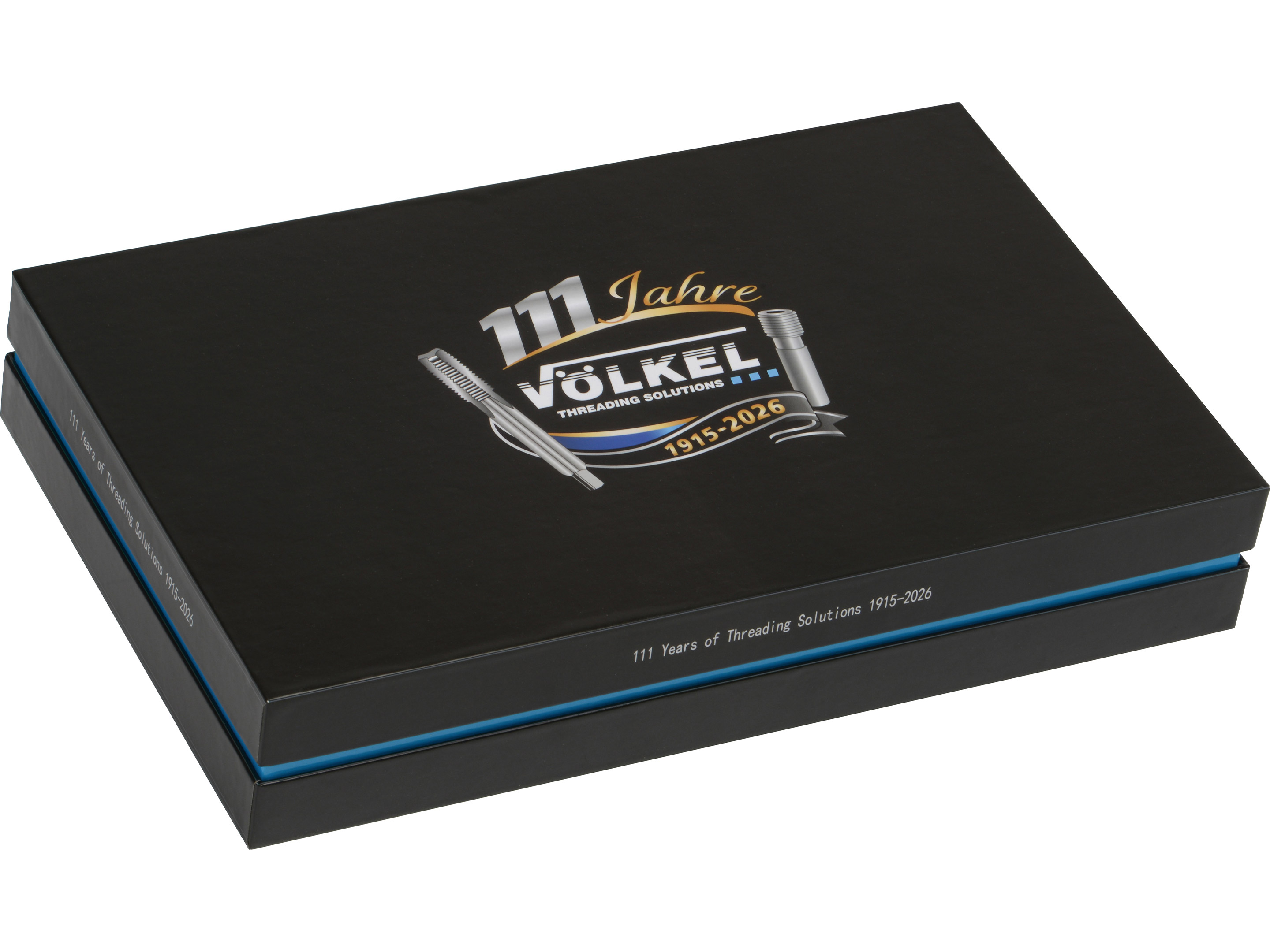

• 1 × 111 Jahre VÖLKEL Luxury/Geschenkkarton
• 1 × VÖLKEL Dakar Truck Modell

Nach oben ↑

Technische Merkmale

Nach oben ↑

Häufig gestellte Fragen

Für welchen Einsatz ist dieses Set gedacht?

Das Set ist für die Herstellung von Innengewinden vorgesehen, wenn passende Maschinengewindebohrer und Spiralbohrer gemeinsam benötigt werden. Es unterstützt einen geordneten Ablauf bei wiederkehrenden Gewindearbeiten.

Was bedeutet Form B bei diesem Maschinengewindebohrer?

Form B bezeichnet die Ausführung mit Schälanschnitt. Diese Form wird typischerweise für durchgehende Gewinde eingesetzt, wenn der Schneidprozess auf diesen Anwendungsfall abgestimmt werden soll.

Welche Rolle spielt HexDrive bei der Anwendung?

HexDrive beschreibt die Aufnahmegeometrie des Werkzeugs. Dadurch lässt sich der Gewindebohrer passend in dafür vorgesehene Halter und Antriebslösungen integrieren.

Was macht diese Edition gegenüber einem Standardsatz besonders?

Neben der technischen Zusammenstellung ist das VÖLKEL Dakar Truck Modell ein prägender Bestandteil der Edition. Zusammen mit Kassette und Geschenkkarton entsteht dadurch eine klar erkennbare Sonderausgabe.

Sind Gewindebohrer und Spiralbohrer im Set aufeinander abgestimmt?

Ja, das Set enthält Maschinengewindebohrer und die dazu aufgeführten SpiBo-Komponenten. Dadurch stehen die Werkzeuge für Bohren und anschließendes Gewindeschneiden gemeinsam bereit.

Wie bewahre ich die enthaltenen Werkzeuge sinnvoll auf?

Nach der Anwendung sollten die einzelnen Komponenten gereinigt und wieder in der Kunststoff-Kassette abgelegt werden. Das erleichtert die Zuordnung und schützt das Set im Arbeitsalltag.

Wo finde ich den passenden Katalog für Gewindewerkzeuge?

Für diese Produktklasse findest du den passenden Katalog hier: VD 23 Katalog als PDF.
