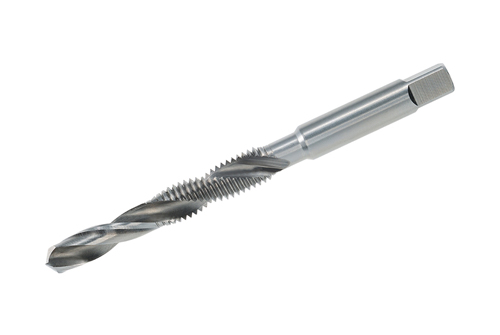

Der Bit- und Kombi-Gewindewerkzeug-Satz für BSW 1/8 - 1/2 mit Werksnorm, HSSE ist für montageorientierte Gewindearbeiten mit kompakten Werkzeugen ausgelegt. Diese Ausführung enthält 1 Stück Kombi-Maschinengewindebohrer BSW 1/8, 1 Stück Kombi-Maschinengewindebohrer BSW 5/32, 1 Stück Kombi-Maschinengewindebohrer BSW 3/16, 1 Stück Kombi-Maschinengewindebohrer BSW 1/4, 1 Stück Kombi-Maschinengewindebohrer BSW 5/16, 1 Stück Kombi-Maschinengewindebohrer BSW 3/8, 1 Stück Kombi-Maschinengewindebohrer BSW 1/2 und eine Kunststoff-Kassette. Sie ist hilfreich, wenn Bohr-, Schneid- oder Nacharbeitsaufgaben mit Bit-Aufnahme und geordnetem Zugriff auf mehrere Größen erledigt werden.
BSW und BSF sind Whitworth-Gewinde; Flankenform und Steigung dürfen nicht mit metrischen Gewinden verwechselt werden. Entscheidend ist, dass Bit-Antrieb, Werkzeuggeometrie, Werkstoff und Bohrung zusammenpassen. Vor allem bei mobilen Servicearbeiten reduziert ein klar sortiertes Set den Wechsel zwischen Einzelwerkzeugen.
- für kompakte Gewindearbeiten im Bereich BSW 1/8 - 1/2 mit Bit- oder Kombi-Werkzeugen
- für Montage- und Serviceumgebungen, in denen Werkzeugwechsel schnell und geordnet erfolgen sollen
- für Werkzeugzuordnung mit Norm- oder Baumaßbezug Werksnorm
- für die technische Einordnung des enthaltenen Werkzeugmaterials HSSE
- für diese konkrete Set-Zusammenstellung: 1 Stück Kombi-Maschinengewindebohrer BSW 1/8, 1 Stück Kombi-Maschinengewindebohrer BSW 5/32, 1 Stück Kombi-Maschinengewindebohrer BSW 3/16, 1 Stück Kombi-Maschinengewindebohrer BSW 1/4, 1 Stück Kombi-Maschinengewindebohrer BSW 5/16, 1 Stück Kombi-Maschinengewindebohrer BSW 3/8, 1 Stück Kombi-Maschinengewindebohrer BSW 1/2 und 1 Stück Kunststoff-Kassette
- Prozess: manueller oder unterstützter Antrieb abhängig von deinem Werkzeughalter und der Maschinenkonfiguration
- Einsatz: Gewindeschneiden, Gewinde nachschneiden und Gewinde reinigen abhängig vom Zustand des Gewindes
Hinweis Prüfe vor dem Einsatz Gewindeart, Abmessung, Werkstoffumfeld und Komponentenwahl, damit Werkzeug und Bauteil zusammenpassen.
- kompakte Bit- oder Kombi-Werkzeuge unterstützen schnelle Montageabläufe
- Materialangabe HSSE unterstützt die Auswahl im passenden Bearbeitungsumfeld
- Norm- oder Baumaßbezug Werksnorm erleichtert interne Werkzeugzuordnung
- Kunststoff-Kassette verbessert Lagerung, Transport und Vollständigkeitskontrolle
- die komponentenweise Lieferumfangsliste macht Ersatz- und Nachbestellung nachvollziehbar
- Wähle zuerst die passende Komponente nach Gewindeart, Größe und Arbeitsaufgabe aus.
- Spanne Werkstück oder Bauteil stabil und richte Werkzeug sowie Achse sauber aus.
- Bereite Bohrung oder Außendurchmesser passend zum geplanten Gewinde vor.
- Setze Gewindebohrer, Schneideisen oder Schneidmutter mit passendem Halter kontrolliert an.
- Arbeite mit geeigneter Schmierung und gleichmäßigem Vorschub.
- Reinige Gewinde, Werkzeug und Werkstück nach der Bearbeitung.
- Prüfe das Ergebnis mit passender Schraube, Mutter oder Prüfvorgabe.
- Sortiere die Komponente wieder in die Kassette, damit das Sortiment vollständig bleibt.
Gewindebohrer, Schneideisen und Schneidwerkzeuge
- 1 Stück Kombi-Maschinengewindebohrer BSW 1/8 (70006)
- 1 Stück Kombi-Maschinengewindebohrer BSW 5/32 (70008)
- 1 Stück Kombi-Maschinengewindebohrer BSW 3/16 (70010)
- 1 Stück Kombi-Maschinengewindebohrer BSW 1/4 (70014)
- 1 Stück Kombi-Maschinengewindebohrer BSW 5/16 (70016)
- 1 Stück Kombi-Maschinengewindebohrer BSW 3/8 (70018)
- 1 Stück Kombi-Maschinengewindebohrer BSW 1/2 (70022)
Aufbewahrung und Kennzeichnung
- 1 Stück Kunststoff-Kassette zur geordneten Aufbewahrung
- Produktklasse: Gewindewerkzeuge
- Produkttyp: Bit- und Kombi-Gewindewerkzeug-Satz
- Norm/Baumaße: Werksnorm
- Werkzeugmaterial: HSSE
- Gewindeart: BSW
- Abmessung: BSW 1/8 - 1/2
- Aufbewahrung: Kunststoff-Kassette
- Enthaltene Komponenten: 1 Stück Kombi-Maschinengewindebohrer BSW 1/8, 1 Stück Kombi-Maschinengewindebohrer BSW 5/32, 1 Stück Kombi-Maschinengewindebohrer BSW 3/16, 1 Stück Kombi-Maschinengewindebohrer BSW 1/4, 1 Stück Kombi-Maschinengewindebohrer BSW 5/16, 1 Stück Kombi-Maschinengewindebohrer BSW 3/8, 1 Stück Kombi-Maschinengewindebohrer BSW 1/2 und 1 Stück Kunststoff-Kassette
- Für welche Arbeiten ist diese Ausführung gedacht?
- Diese Ausführung ist für Gewindearbeiten im Bereich BSW 1/8 - 1/2 gedacht. Die konkrete Komponente wählst du nach Innengewinde, Außengewinde oder Vorbereitungsarbeit aus.
- Wie wählst du die richtige Komponente im Satz aus?
- Du gehst von Gewindeart, Werkstückzustand und Arbeitsrichtung aus. Danach wählst du Gewindebohrer, Schneideisen, Bohrer oder Halter passend zum Arbeitsschritt.
- Was prüfst du vor dem Gewindeschneiden?
- Du prüfst Ausrichtung, Kernloch oder Außendurchmesser, Schmierung, Werkzeugzustand und sicheren Halt des Werkstücks.
- Welche Rolle spielt das Werkzeugmaterial?
- Das Werkzeugmaterial HSSE hilft bei der technischen Einordnung des Satzes und sollte zum Bearbeitungsumfeld passen.
- Warum ist der Norm- oder Baumaßbezug wichtig?
- Der Bezug Werksnorm erleichtert die eindeutige Werkzeugzuordnung und die Ersatzbeschaffung.
- Innengewinde oder Außengewinde?
- Für Innengewinde nutzt du Gewindebohrer. Für Außengewinde nutzt du Schneideisen oder Schneidmuttern aus dem Sortiment.
- Wann brauchst du statt Schneidwerkzeug eine Gewindereparatur?
- Eine Gewindereparatur ist sinnvoll, wenn Material aus dem Innengewinde fehlt und Nachschneiden keine tragfähige Verbindung mehr ergibt.
- Wo findest du das Gewindewerkzeuge-Programm im Katalog?
- Das Gewindewerkzeuge-Programm findest du im Katalog: VD 23 Katalog als PDF
- Was ist nach dem Einsatz wichtig?
- Nach dem Einsatz reinigst du Werkzeug und Werkstück, prüfst die Schneiden und legst die Komponente vollständig in die Kassette zurück.
- Gibt es technische Informationen zu Kombi-Bits?
- Für Kombi-Bits gibt es eine separate technische Information: Technische Information Kombi-Bits als PDF
