Präzisions-Gewinde-Ausschusslehrring (Tol. 6g) - M 36 x 1.5

• Serienprüfung von metrische M-Gewinde im laufenden Fertigungsprozess
• Wareneingangskontrolle von Bauteilen mit Außengewinde
• Endkontrolle vor Montage, wenn Paarungsfähigkeit nachweisbar sein muss
• Stichprobenprüfung nach Gewindeschneiden, Formen oder Nacharbeit mit geeignetem Lehrring
• QS-Prüfplatz, wenn du schnell Gut oder Ausschuss trennen willst

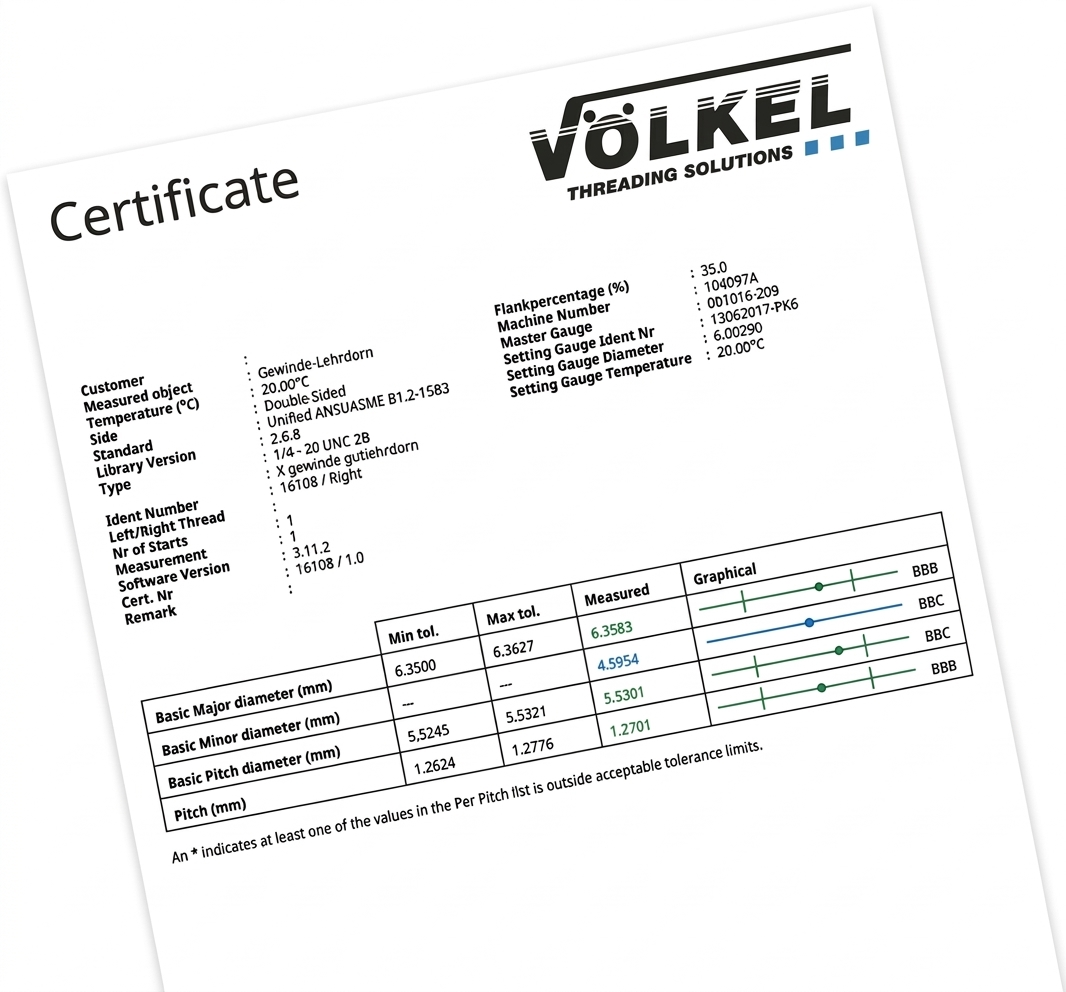

Hinweis: Für dokumentierte QS-Anforderungen kann eine zusätzliche Kalibrier-/Werksprüfbescheinigung sinnvoll sein (abhängig von deinem Prüfplan).

• Gute Vergleichbarkeit zwischen Schichten durch standardisiertes Prüfprinzip
• Direkte Aussage zur Paarungsfähigkeit nach dem GO/NOGO-Prinzip
• Schnelle Entscheidung im Prüfablauf ohne Messwertinterpretation
• Geringer Schulungsaufwand durch klaren Prüfablauf
• Einfache Handhabung für Fertigung und QS bei wiederkehrenden Prüfungen
• Für Außengewinde geeignet, wenn du mit Lehrringen arbeitest

• Nur für die im Titel angegebene Gewindeform und Toleranz geeignet; abweichende Profile sind damit nicht prüfbar.
• Für Ursachenanalyse und Prozessoptimierung brauchst du ergänzend messende Verfahren oder zusätzliche Prüfmerkmale.

1. Bereite alles für die Grenzlehrenprüfung vor und lass anschließend Temperatur angleichen (20 °C), bevor du mit GO startest.
2. Führe den Guttest mit die Gut-Lehre aus deinem Prüfmittelsatz aus; er soll ohne großen Widerstand laufen.
3. Nutze den Ausschusslehrring als Ausschusslehre und prüfe, dass er nur bis zu zwei Gewindegänge greift.
4. Treffe die Freigabeentscheidung iO oder NIO (Nicht in Ordnung) nach der Prüfvorgabe.
5. Dokumentiere die Entscheidung für Rückverfolgbarkeit im QS-Prozess.

• 1 Stück Gewinde-Lehrring gemäß Produkttitel
• Verpackung zum Schutz der Prüfflächen
• Optional: zusätzliche Dokumentation gemäß Absprache

• Prüfmitteltyp: Gewinde-Lehrring
• Einsatz: Prüfung von Außengewinden
• Gewindeform: M
• Prüfprinzip: GO/NOGO-Grenzlehre zur Paarungsfähigkeitsprüfung
• Lehrseite: Ausschuss-Lehre
• Toleranzklasse: 6g
• Oberfläche: je nach Ausführung
• Kalibrier-/Prüfnachweis: je nach Liefervereinbarung
• Hersteller: VÖLKEL

Wofür nutzt du dieses Prüfmittel?

Du setzt die Lehre ein, um metrische M-Gewinde nach GO/NOGO zu prüfen und Montagefähigkeit abzusichern. So wird die Gewindequalität schnell abgesichert.

Wie funktioniert das GO/NOGO-Prüfprinzip in der Praxis?

Bei der GO-Prüfung muss die Gut-Lehre ohne großen Widerstand laufen und damit die Montagefähigkeit bestätigen. Bei der NOGO-Prüfung darf die Ausschuss-Lehre nur bis zu zwei Gewindegänge greifen, sonst ist das Gewinde außerhalb der Toleranz.

Warum ist Temperaturstabilität für die Gewindeprüfung wichtig?

Temperaturunterschiede beeinflussen die Passung; für wiederholbare Ergebnisse wird üblicherweise bei 20 °C geprüft.

Wie stellst du sicher, dass die Lehre zur Zeichnung passt?

Orientiere dich an Zeichnung, Gewindeform und geforderter Toleranzklasse sowie daran, ob du eine Gut-, Ausschuss- oder kombinierte Lehre benötigst.

Warum lohnt sich eine dokumentierte Prüfmittelüberwachung?

Wenn du Ergebnisse nachweisen musst, hilft eine dokumentierte Prüfmittelüberwachung. Umfang und Intervall definierst du über Prüfplan und Einsatzhäufigkeit.

Wie pflegst du Lehrdorne und Lehrringe richtig?

Reinige die Prüfflächen nach der Anwendung, konserviere die Lehre leicht und lagere sie geschützt. So bleiben Flanken und Anlaufflächen in gutem Zustand.

Welche Quelle hilft dir bei der Vertiefung zu Gewindelehren?

Für Details zu Ausführungen und Anwendung nutzt du den Katalog als technische Referenz. VG 23 Katalog als PDF
