Maschinengewindebohrer mit orangem Ring
Der orange Ring kennzeichnet eine eigene Ausführung im Farbring-Programm und macht sie im Regal von den gleich großen Nachbarn unterscheidbar. Der Farbring am Schaft macht die Ausführung auf einen Blick erkennbar, ohne dass man die Beschriftung lesen muss — praktisch, wenn mehrere Varianten derselben Größe nebeneinander im Regal liegen.
VÖLKEL führt dafür 15 Ausführungen nach DIN 371 und DIN 376, aus HSSE, von M 3 x 0,5 bis M 30 x 3,5. Der Anschnitt ist in Form C ausgeführt.
15 Produkte gefunden
Sortieren nach
Alle Größen auf einen Blick
15 Artikel in 2 Baureihen. Die Artikelnummer führt direkt zum Werkzeug.
ORANGERING Maschinengewindebohrer DIN 376 Form C HSSE
| GewindeNenngröße | KernlochØ in mm | Artikel-Nr. |
|---|---|---|
| M 12 x 1.75 | 10,2 | 35750 |
| M 14 x 2.0 | 12 | 35754 |
| M 16 x 2.0 | 14 | 35758 |
| M 18 x 2.5 | 15,5 | 35762 |
| M 20 x 2.5 | 17,5 | 35766 |
| M 22 x 2.5 | 19,5 | 35770 |
| M 24 x 3.0 | 21 | 35774 |
| M 27 x 3.0 | 24 | 35776 |
| M 30 x 3.5 | 26,5 | 35778 |

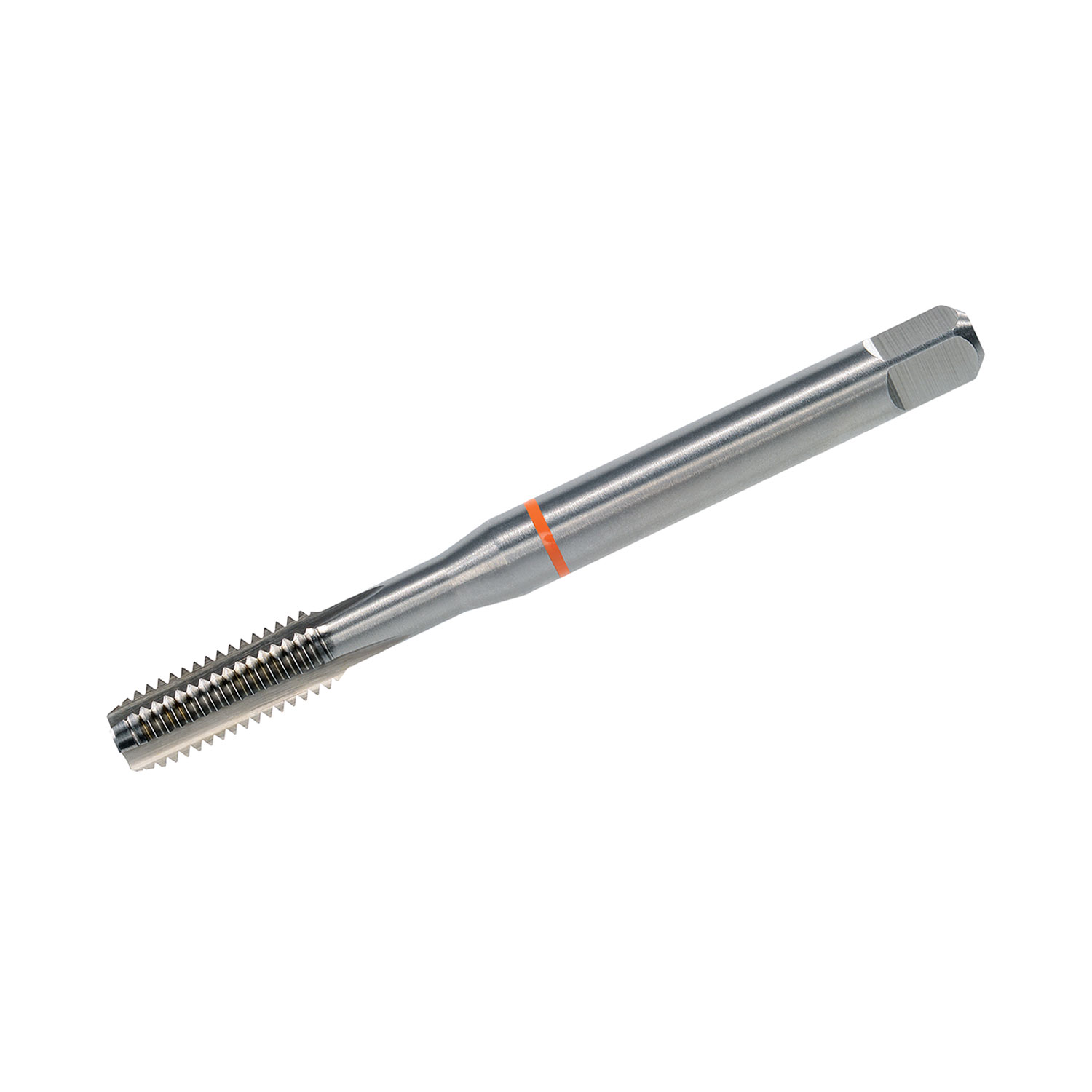

ORANGERING Maschinengewindebohrer DIN 371 Form C HSSE
| GewindeNenngröße | KernlochØ in mm | Artikel-Nr. |
|---|---|---|
| M 3 x 0.5 | 2,5 | 35726 |
| M 4 x 0.7 | 3,3 | 35730 |
| M 5 x 0.8 | 4,2 | 35734 |
| M 6 x 1.0 | 5 | 35738 |
| M 8 x 1.25 | 6,8 | 35742 |
| M 10 x 1.5 | 8,5 | 35746 |
Kernloch: von VÖLKEL empfohlener Bohrerdurchmesser (Technische Information „Kernlochmaße“).
