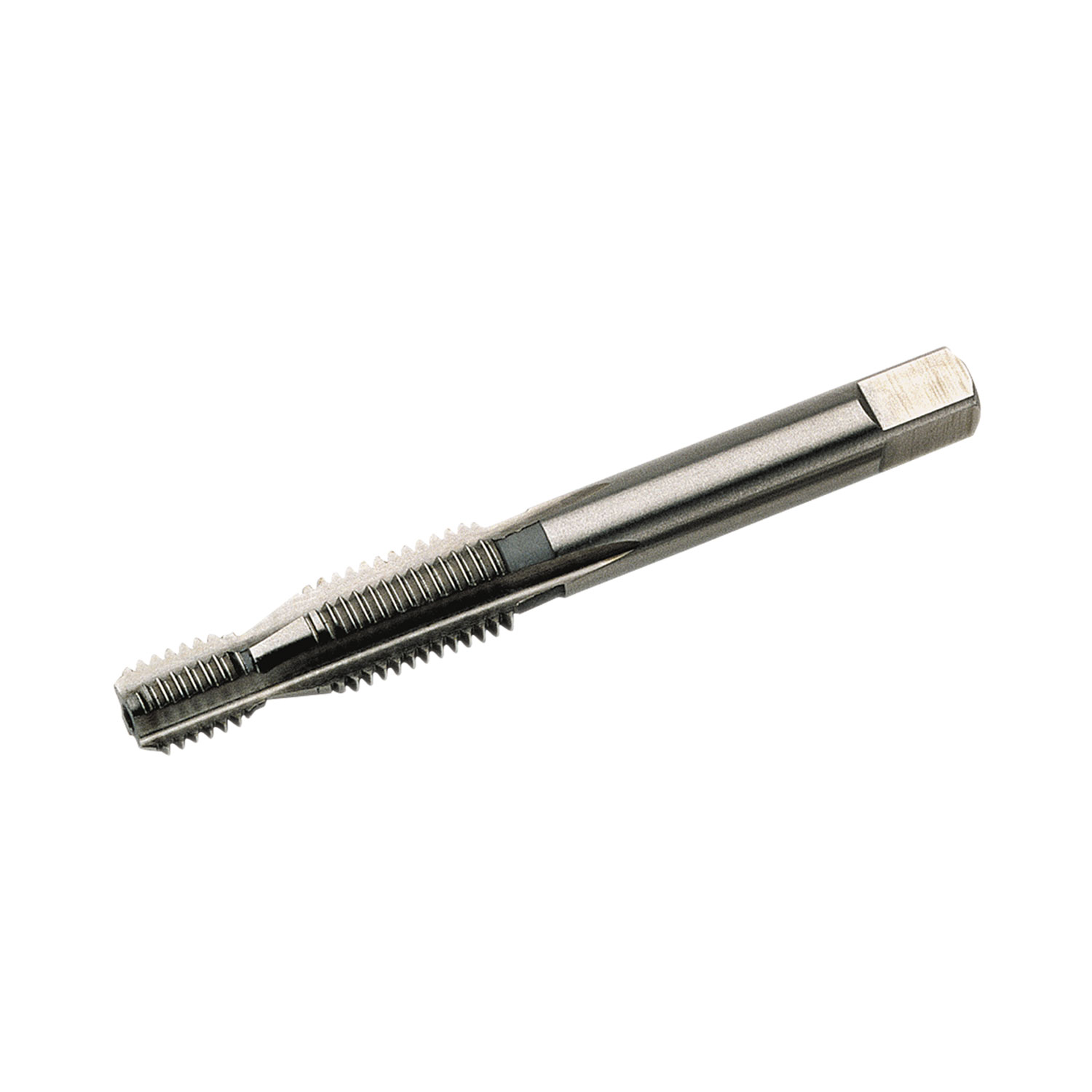

STI Maschinengewindebohrer ISO 529 HSS-G - M 12 x 1.25 | VÖLKELSTI Maschinengewindebohrer ISO 529 HSS-G - M 12 x 1.25
Dieser STI (Screw Thread Insert) Maschinengewindebohrer ist auf die Herstellung von Aufnahmegewinden für Gewindeeinsätze ausgelegt und gehört damit in den Bereich Gewindereparatur. Du nutzt ihn, wenn ein Innengewinde mit einem Drahtgewindeeinsatz aufgebaut oder instand gesetzt werden soll.
In der Praxis hilft Dir ein sauberes Aufnahmegewinde, um den Gewindeeinsatz spannungsarm zu montieren und später eine gleichmäßige Schraubverbindung zu erreichen. Die Ausführung M 12 x 1.25 passt zu typischen Serviceabläufen, wenn die Variante im Prozess als Hand- oder Maschineneinsatz vorgesehen ist.
- ISO 529: Dies ist eine internationale Norm für Hand- und Maschinengewindebohrer mit metrischem ISO-Gewinde. Sie legt die Abmessungen und Toleranzen fest und stellt die Kompatibilität des Werkzeugs sicher.
- Toleranz ISO 1 / 4H: Dies ist die Toleranzklasse für das geschnittene Gewinde. Eine Toleranz nach 4H (ISO 1) ist eine engere Toleranz als die Standardtoleranz 6H. Sie sorgt für eine sehr präzise und enge Passung, die für die korrekte Funktion des Gewindeeinsatzes entscheidend ist.
- M 12 x 1.25: Dies bezeichnet die Nennung des endgültigen Gewindes. M 12 steht für den Nenndurchmesser von 12 mm, und 1.25 ist die Gewindesteigung in Millimetern. Das tatsächliche, mit dem STI-Bohrer geschnittene Gewinde ist größer, um den Gewindeeinsatz aufzunehmen.
- für Reparaturplätze, an denen Werkstücke schnell wieder einsatzbereit sein müssen, ohne das Bauteil zu ersetzen
- zum Schneiden von Aufnahmegewinden für Drahtgewindeeinsätze bei Gewindereparatur und Gewindeverstärkung
- für Service und Instandhaltung, wenn beschädigte Innengewinde wieder nutzbar gemacht werden sollen
Hinweis STI Aufnahmegewinde sind auf Gewindeeinsätze ausgelegt, orientiere Dich daher an den Tabellen des Einsatzsystems.
- hilft, das Endgewinde nach dem Einsatz-Einbau auf die Nenngröße auszurichten
- geeignet für wiederkehrende Reparaturen in Instandhaltung und Service
- bei sachgerechter Anwendung gute Prozesssicherheit im Zusammenspiel mit Einsatzsystemen
- kann Nacharbeit reduzieren, wenn Bohrung, Werkzeugführung und Einsatzsystem sauber abgestimmt sind
- passend, wenn Standardgewindebohrer zu klein wären und ein Übermaß-Aufnahmegewinde benötigt wird
Nachteile
- bei hohen Materialfestigkeiten kann die Standzeit je nach Ausführung und Kühlung begrenzt sein
- macht nur Sinn, wenn ein Gewindeeinsatz vorgesehen ist, sonst entsteht kein passendes Endgewinde
- Werkstoff und Bearbeitungssituation prüfen und passende Kühlschmierung vorsehen.
- Bohrung herstellen und die Kante so vorbereiten, dass das Werkzeug sicher ansetzt.
- Gewindebohrer in der Aufnahme spannen und zur Bohrungsachse ausrichten.
- Mit gleichmäßigem Vorschub schneiden und Späne kontrolliert aus dem Arbeitsbereich abführen.
- Werkzeug entlasten und aus dem Gewinde ausdrehen, ohne die Flanken zu beschädigen.
- Aufnahmegewinde reinigen und die Gewindeform visuell prüfen.
- Gewindeeinsatz gemäß Systemvorgabe einsetzen und das Endgewinde funktional prüfen.
- 1x STI Maschinengewindebohrer ISO 529 HSS-G - M 12 x 1.25
- Produkttyp: STI Maschinengewindebohrer für Aufnahmegewinde von Gewindeeinsätzen
- Gewindeausführung: M 12 x 1.25
- Normbezug: ISO 529
- Werkstoff: HSS-G
- Antrieb: je nach Ausführung und Prozess als Hand- oder Maschineneinsatz
- Wofür steht STI bei diesem Gewindebohrer?
STI bedeutet STI (Screw Thread Insert). Das Werkzeug schneidet ein Aufnahmegewinde, das auf Gewindeeinsätze abgestimmt ist und deshalb zur Gewindereparatur gehört.
- Kann ich damit ein normales Innengewinde herstellen?
Nein. Ein STI Gewindebohrer erzeugt ein Übermaß-Aufnahmegewinde für den Gewindeeinsatz. Erst nach dem Einbau des Einsatzes ergibt sich das gewünschte Endgewinde.
- Welche Gewindeausführung hat diese Variante?
Die Gewindeausführung entspricht der Angabe im Produktnamen, hier M 12 x 1.25.
- Für welche Werkstoffe ist der Gewindebohrer vorgesehen?
Orientiere Dich an den Angaben zur Anwendung. Genannt sind unter anderem gut zerspanbare Werkstoffe bis 900 N/mm² sowie unlegierte und niedriglegierte Stähle. Darüber hinaus gilt, dass die Eignung je nach Ausführung und Prozessführung variiert.
- Wie wähle ich das passende Kernloch für STI Gewinde?
Das Kernloch wird nach der Vorgabe des Gewindeeinsatz-Systems gewählt, weil STI Aufnahmegewinde im Übermaß geschnitten werden. Nutze dazu die Tabellen des Einsatzsystems und prüfe die Bohrungsqualität vor dem Schneiden.
- Kann ich STI Gewindebohrer mit Gewindeeinsätzen verschiedener Systeme kombinieren?
In der Praxis ist ein abgestimmtes System aus Kernloch, STI Gewindebohrer und Gewindeeinsatz entscheidend. VÖLKEL empfiehlt STI Gewindebohrer in Kombination mit den eigenen Gewindeeinsätzen sowie den dazugehörigen Werkzeugen und Sätzen zu verwenden.
- Wo finde ich weiterführende Informationen und Tabellen?
Nutze dafür den VC 23 Katalog als PDF.
