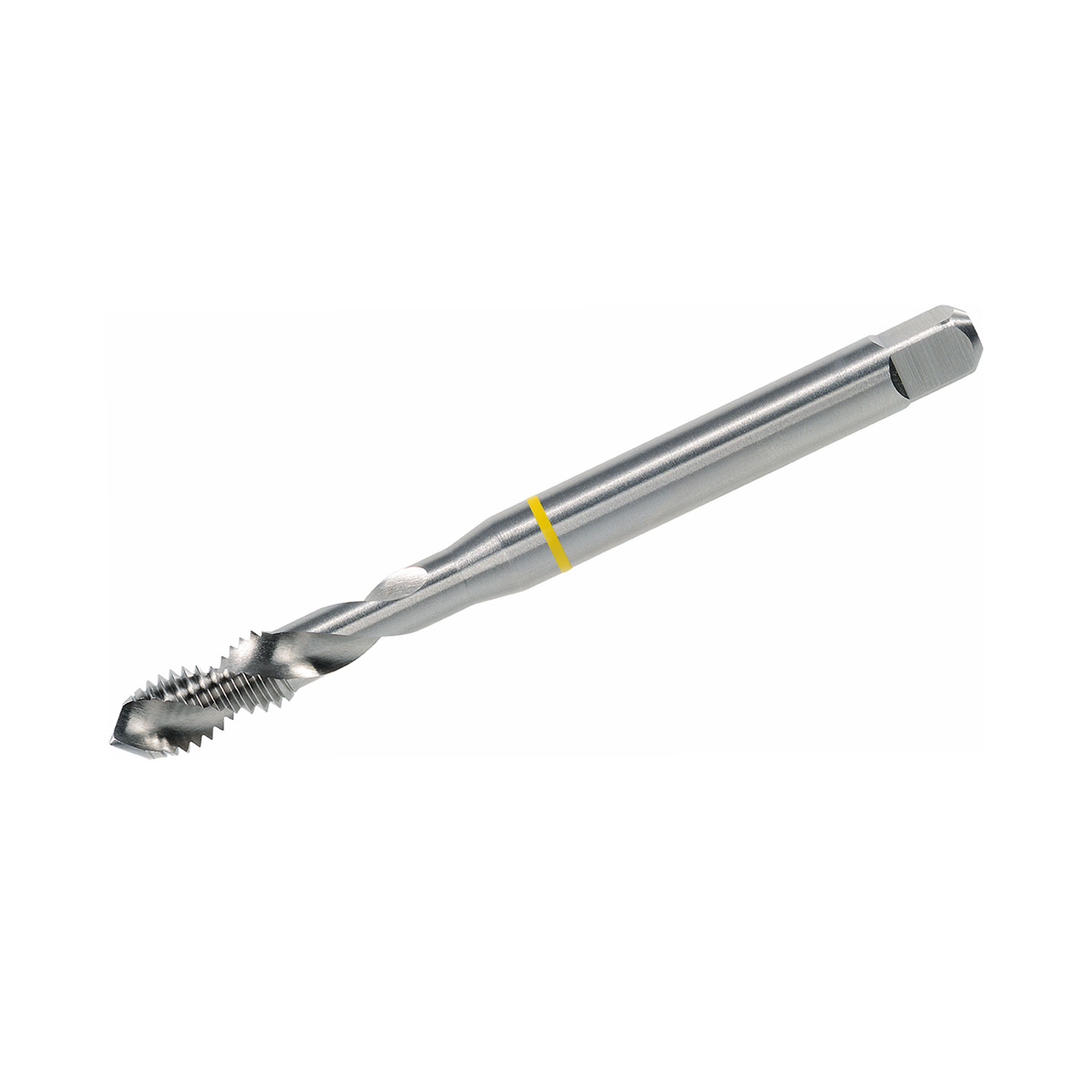

Maschinengewindebohrer mit gelbem Ring
Der gelbe Ring kennzeichnet eine eigene Ausführung im Farbring-Programm und macht sie im Regal von den gleich großen Nachbarn unterscheidbar. Der Farbring am Schaft macht die Ausführung auf einen Blick erkennbar, ohne dass man die Beschriftung lesen muss — praktisch, wenn mehrere Varianten derselben Größe nebeneinander im Regal liegen.
VÖLKEL führt dafür 20 Ausführungen nach DIN 371 und DIN 376, aus HSSE, von M 3 x 0,5 bis M 30 x 3,5, dazu UNC 1/4 x 20 bis UNC 1/2 x 13. Der Anschnitt ist in Form C ausgeführt.
20 Produkte gefunden
Sortieren nach
Alle Größen auf einen Blick
20 Artikel in 2 Baureihen. Die Artikelnummer führt direkt zum Werkzeug.
Maschinengewindebohrer GELBRING DIN 376 Form C 40° SP HSSE
| GewindeNenngröße | KernlochØ in mm | Artikel-Nr. |
|---|---|---|
| M 12 x 1.75 | 10,2 | 36550 |
| M 14 x 2.0 | 12 | 36554 |
| M 16 x 2.0 | 14 | 36558 |
| M 18 x 2.5 | 15,5 | 36562 |
| M 20 x 2.5 | 17,5 | 36566 |
| M 22 x 2.5 | 19,5 | 36570 |
| M 24 x 3.0 | 21 | 36574 |
| M 27 x 3.0 | 24 | 36576 |
| M 30 x 3.5 | 26,5 | 36578 |
| UNC 7/16 x 14 | 9,4 | 36583 |
| UNC 1/2 x 13 | 10,8 | 36584 |
Maschinengewindebohrer GELBRING DIN 371 Form C 40° SP HSSE
| GewindeNenngröße | KernlochØ in mm | Artikel-Nr. |
|---|---|---|
| M 3 x 0.5 | 2,5 | 36526 |
| M 4 x 0.7 | 3,3 | 36530 |
| M 5 x 0.8 | 4,2 | 36534 |
| M 6 x 1.0 | 5 | 36538 |
| M 8 x 1.25 | 6,8 | 36542 |
| M 10 x 1.5 | 8,5 | 36546 |
| UNC 1/4 x 20 | 5,2 | 36580 |
| UNC 5/16 x 18 | 6,6 | 36581 |
| UNC 3/8 x 16 | 8 | 36582 |
Kernloch: von VÖLKEL empfohlener Bohrerdurchmesser (Technische Information „Kernlochmaße“).
