Trapezgewindebohrer für Bewegungsgewinde
Trapezgewinde übertragen Kraft und Bewegung statt Bauteile zu verbinden: an Spindeln von Pressen, Schraubstöcken, Hubtischen und Werkzeugmaschinen. Ihr Profil ist flacher und tragfähiger als das eines Befestigungsgewindes. VÖLKEL fertigt die passenden Handgewindebohrer in HSS-G von Tr 10 x 2 bis Tr 36 x 6, als dreiteilige Sätze und als einzelne Schneider.
Warum Trapezgewinde dreiteilig geschnitten werden

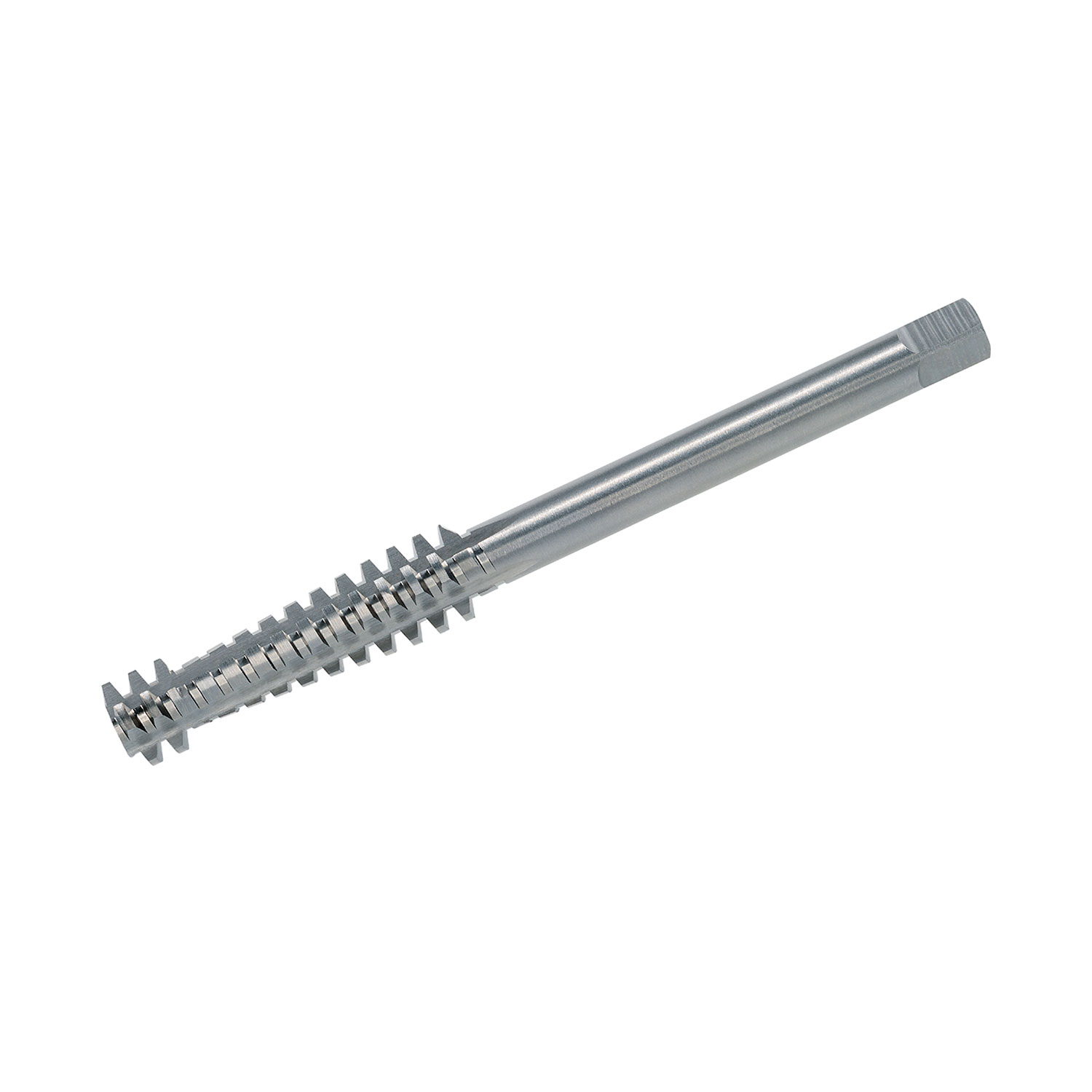

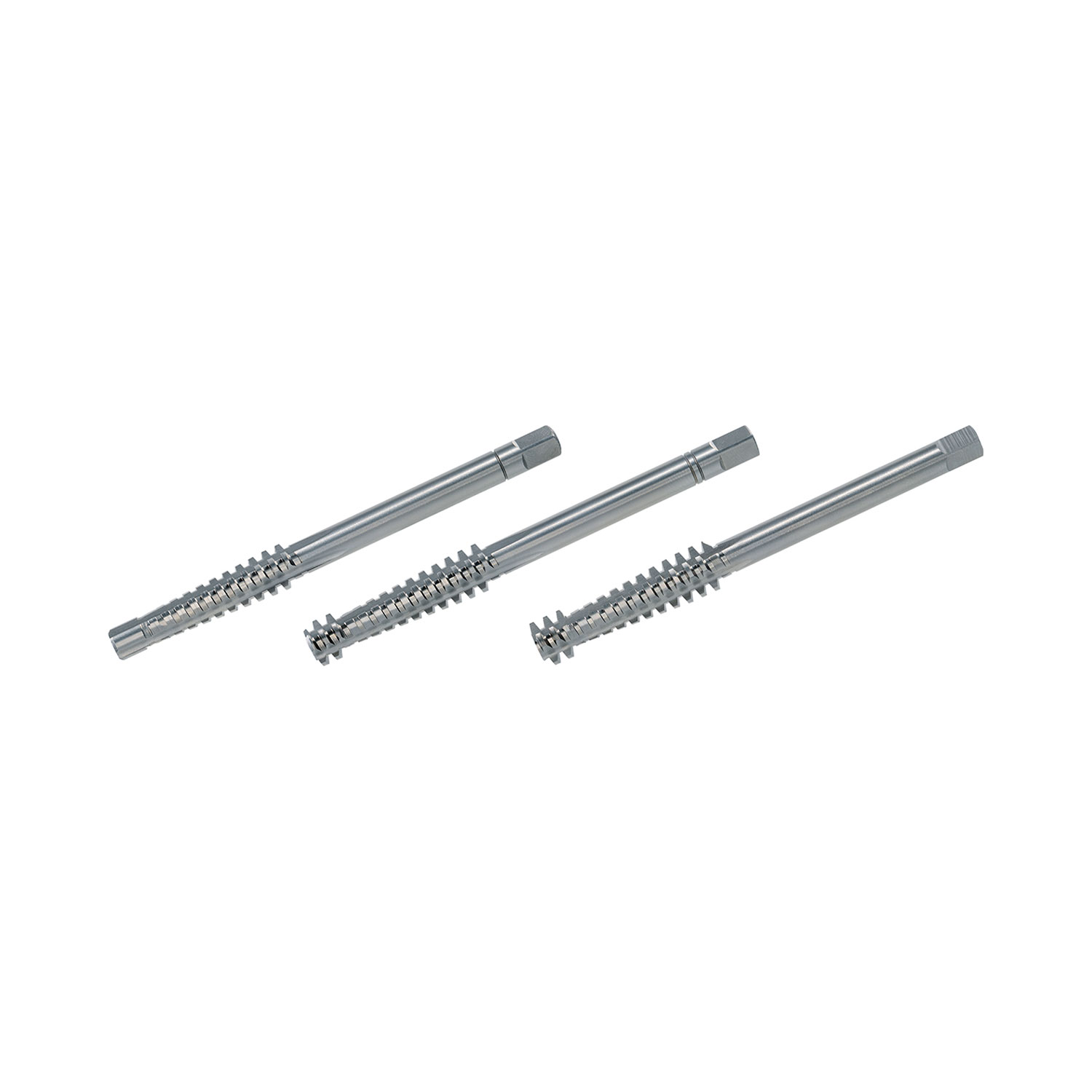

Die Steigung eines Trapezgewindes ist groß und das Profil tief. Ein einzelnes Werkzeug müsste erheblich mehr Werkstoff auf einmal abtragen als bei einem Regelgewinde. Deshalb wird die Zerspanung auf drei Werkzeuge verteilt: Vorschneider, Mittelschneider und Fertigschneider. Du kannst den kompletten Satz kaufen oder einzelne Schneider nachbestellen, wenn einer verschlissen ist.
Kernloch
Beim Trapezgewinde ergibt sich das Kernloch nicht aus einer einfachen Faustformel. Werte aus der VÖLKEL-Tabelle:
| Gewinde | Kernloch |
|---|---|
| Tr 10 x 2 | 8,2 mm |
| Tr 12 x 3 | 9,25 mm |
| Tr 16 x 4 | 12,25 mm |
| Tr 20 x 4 | 16,25 mm |
| Tr 24 x 5 | 19,25 mm |
| Tr 30 x 6 | 24,25 mm |
| Tr 36 x 6 | 30,25 mm |
Die vollständige Reihe liegt jedem Werkzeug als Technische Information bei.
Nicht mit ACME verwechseln
Das metrische Trapezgewinde hat einen Flankenwinkel von 30°, das amerikanische ACME-Gewinde 29°. Der Unterschied ist klein, reicht aber aus, dass beide nicht zusammenpassen. Wer eine amerikanische Spindel vor sich hat, prüft den Winkel, bevor er ein metrisches Werkzeug ansetzt.
Für die Serienfertigung von Trapezmuttern gibt es Maschinen-Muttergewindebohrer in Tr-Ausführung. Passende Windeisen für die großen Vierkante findest du bei den Haltewerkzeugen.
Alle Größen auf einen Blick
56 Artikel in 1 Baureihe. Die Artikelnummer führt direkt zum Werkzeug.
Handgewindebohrer HSS-G
| GewindeNenngröße | KernlochØ in mm | 3-tlg. Satz | Vorschneider | Mittelschneider | Fertigschneider |
|---|---|---|---|---|---|
| Tr 10 x 2 | 8,2 | 25108 | 25108-1 | 25108-2 | 25108-3 |
| Tr 10 x 3 | 7,5 | 25112 | 25112-1 | 25112-2 | 25112-3 |
| Tr 12 x 3 | 9,25 | 25116 | 25116-1 | 25116-2 | 25116-3 |
| Tr 14 x 3 | 11,25 | 25120 | 25120-1 | 25120-2 | 25120-3 |
| Tr 14 x 4 | 10,5 | 25124 | 25124-1 | 25124-2 | 25124-3 |
| Tr 16 x 4 | 12,25 | 25128 | 25128-1 | 25128-2 | 25128-3 |
| Tr 18 x 4 | 14,25 | 25132 | 25132-1 | 25132-2 | 25132-3 |
| Tr 20 x 4 | 16,25 | 25136 | 25136-1 | 25136-2 | 25136-3 |
| Tr 22 x 5 | 17,25 | 25140 | 25140-1 | 25140-2 | 25140-3 |
| Tr 24 x 5 | 19,25 | 25144 | 25144-1 | 25144-2 | 25144-3 |
| Tr 26 x 5 | 21,25 | 25148 | 25148-1 | 25148-2 | 25148-3 |
| Tr 28 x 5 | 23,25 | 25152 | 25152-1 | 25152-2 | 25152-3 |
| Tr 30 x 6 | 24,25 | 25156 | 25156-1 | 25156-2 | 25156-3 |
| Tr 32 x 6 | 26,25 | 25160 | 25160-1 | 25160-2 | 25160-3 |
Kernloch: von VÖLKEL empfohlener Bohrerdurchmesser (Technische Information „Kernlochmaße“).
