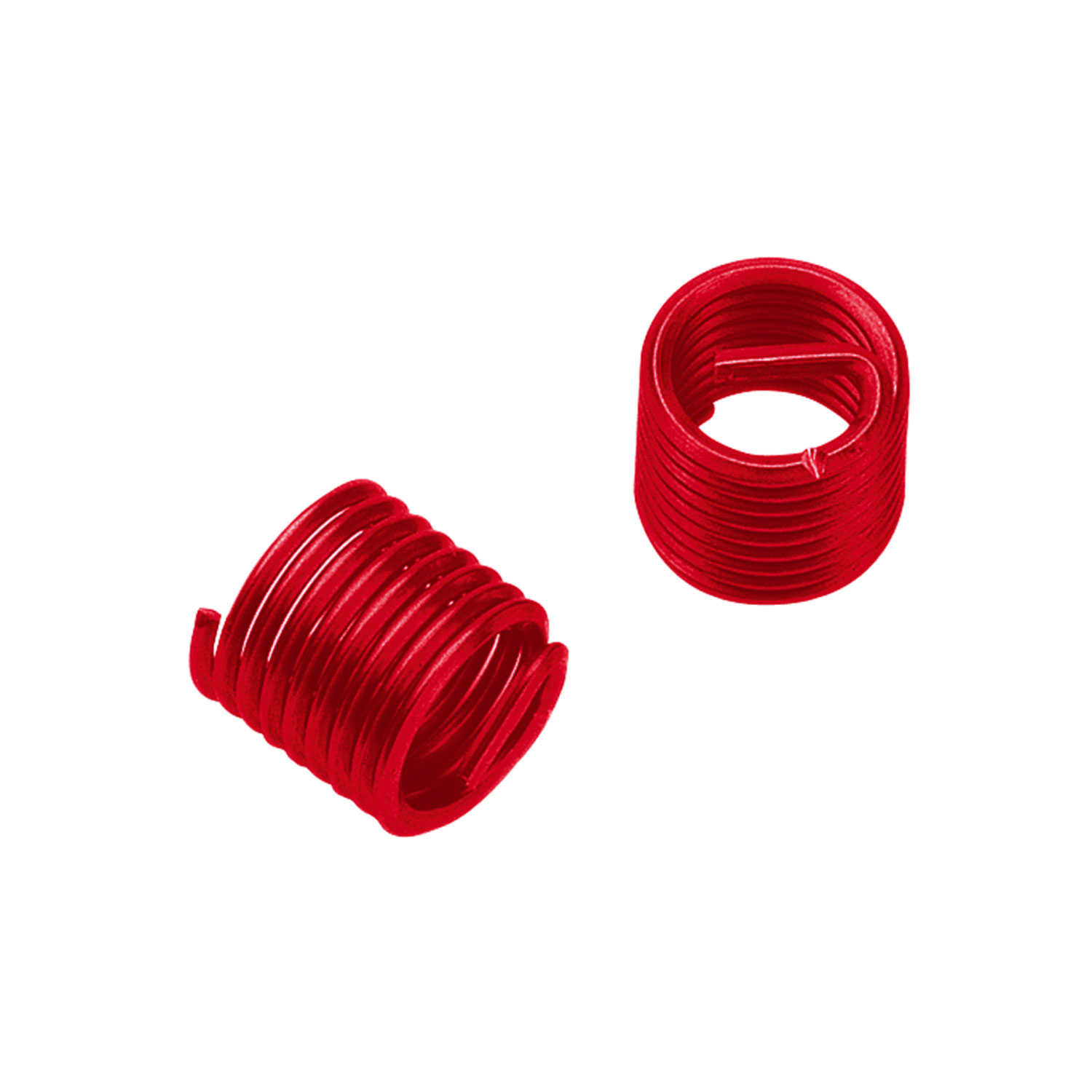

V-COIL Gewindeeinsatz selbstsichernd Typ SL M 10 x 1.5 - 1.5 D (100 Stück) | VÖLKEL V-COIL Gewindeeinsatz selbstsichernd Typ SL M 10 x 1.5 - 1.5 D (100 Stück)
Wenn du ein Innengewinde nacharbeiten oder verstärken musst, nutzt du diesen Drahtgewindeeinsatz als formschlüssige Gewindebuchse. Der V-COIL Gewindeeinsatz arbeitet dabei als Drahtgewindeeinsatz im Aufnahmegewinde.
Für Wartung und Fertigung ist der Einsatz eine praxisnahe Option, wenn ein Innengewinde stärker belastet wird als der Grundwerkstoff zulässt. In der Gewindereparatur entscheidet die Vorarbeit darüber, ob die Schraube später reproduzierbar trägt.
- Sicherung von Schraubverbindungen, wenn eine zusätzliche Klemmwirkung benötigt wird
- Nachrüstung, wenn ein vorhandenes Innengewinde für die Last nicht ausreicht
- Gewindeverstärkung in Werkstoffen mit geringer Scherfestigkeit
- Wiederherstellung der Schraubfunktion nach häufiger Montage und Demontage
- Reparatur ausgerissener oder beschädigter Innengewinde in Bauteilen
- Einsatz in Wartung und Instandhaltung an Maschinen, Gehäusen und Befestigungspunkten
Hinweis Vor dem Einbau prüfst du Gewindeart und Steigung der Schraube, damit Einsatz und Verbindung zusammenpassen.
- Die Last wird über die Gewindeflanken verteilt, wodurch das Bauteil bei wechselnden Schraubkräften entlastet wird.
- Der Einsatz unterstützt eine reproduzierbare Verschraubung, weil die Gewindegeometrie stabil bleibt.
- Du ersetzt nur die Gewindeeinsätze und nutzt vorhandene Werkzeuge und Führungselemente weiter, was den Verbrauch kalkulierbar hält.
- Der Einbau lässt sich mit Systemwerkzeugen strukturiert durchführen und ist für Reparatur und Serienanwendung geeignet.
Nachteile
- In sehr harten oder spröden Werkstoffen kann der Einbau je nach Ausführung eine besonders saubere Vorbearbeitung erfordern.
- Für hochdynamische Spezialanwendungen kann ein abweichendes Sicherungskonzept nötig sein, abhängig von der Verbindung.
- Kontrolliere zuerst, ob Gewindeart und Steigung zur vorgesehenen Schraube passen.
- Bereite die Bohrung durch Aufbohren gemäß Systemvorgabe vor.
- Schneide das Aufnahmegewinde mit dem passenden Systemgewindebohrer.
- Positioniere den Gewindeeinsatz auf dem Einbauwerkzeug.
- Schraube den Einsatz bis zur definierten Einschraubtiefe ein.
- Entkopple das Einbauwerkzeug vom Einsatz.
- Prüfe die Montage auf ausreichende Klemmwirkung der Schraube.
- Wenn du eine Schrittübersicht benötigst, nutze die technische Anleitung: Technische Information V-COIL Gewindereparatur als PDF.
- 100 Stück Gewindeeinsätze in der angegebenen Verpackungseinheit
- Ausführung: selbstsichernd Typ SL
- Gewindeart: metrisch
- Werkstoff: Rostfreier Stahl, je nach Ausführung
- Normbezug: DIN 8140, abhängig von Ausführung
- Einsatzlänge: 1.5 D, je nach Ausführung
- Verpackungseinheit: 100 Stück
- Welche Funktion hat Typ SL bei Drahtgewindeeinsätzen?
Bei Typ SL sorgt die Ausführung für eine selbstsichernde Wirkung, wenn die Verbindung im Betrieb bewegt oder erschüttert wird. Für reine Standardverschraubungen kann eine frei durchlaufende Ausführung ausreichen, abhängig von der Situation.
- Was bedeutet 1.5 D bei der Einsatzlänge?
1.5 D ist eine Längenangabe im Verhältnis zum Nenndurchmesser und hilft dir, die Einschraubtiefe passend zu planen. Achte dabei auf Bauteildicke, Gewindetiefe und die geplante Schraubenlänge.
- Wo findest du die Zuordnung für Vorbohrung und Gewindevorbereitung?
Wenn du Hintergrund zu Profil, Toleranzen und Systemprinzip brauchst, hilft dir die technische Übersicht zu Drahtgewindeeinsätzen. Siehe: Technische Information Drahtgewindeeinsätze nach DIN 8140 als PDF.
- Wann lohnt sich ein Einsatz bei weichen Werkstoffen?
Typisch sind weiche Werkstoffe wie Aluminium oder Magnesium sowie Guss, wenn das ursprüngliche Innengewinde nicht ausreichend trägt. Entscheidend sind eine saubere Vorbereitung und die korrekte Einschraubtiefe.
- Muss nach dem Setzen ein Mitnehmerzapfen entfernt werden?
Viele Drahtgewindeeinsätze werden über einen Mitnehmerzapfen eingedreht und danach wird dieser entfernt, damit die Schraube frei läuft. Die Notwendigkeit richtet sich nach Ausführung und Einbauwerkzeug.
- Wie hilft dir die Verpackungseinheit im Alltag?
Über die Verpackungseinheit kannst du den Bedarf kalkulieren und Nachschub für Service und Fertigung planen.
- Wo findest du weiterführende Informationen zum V-COIL System?
Für Ausführungen, Komponenten und Systemhinweise nutzt du den Katalog. Siehe: VC 23 Katalog als PDF.
