Feingewinde vs. Regelgewinde: Was ist der Unterschied?
Wer Gewindebohrer, Schrauben oder technische Zeichnungen liest, stößt schnell auf Bezeichnungen wie M10 oder M10 x 1,25. Dahinter steckt kein Detail für Spezialisten, sondern ein Unterschied, der Montagegeschwindigkeit, Justierbarkeit, Vibrationsverhalten und die Eignung für bestimmte Werkstoffe oder Bauteilgeometrien beeinflusst. Beim metrischen ISO-Gewinde sind Regelgewinde und Feingewinde normiert. Das Grundprofil bleibt gleich, der zentrale Unterschied liegt in der Steigung.
Was ist die Steigung?
Die Steigung beschreibt den Abstand von einem Gewindegang zum nächsten. Genauer gesagt: Sie gibt an, wie weit sich eine Schraube bei einer vollständigen Umdrehung in das Gegengewinde hineinbewegt.
Bei einem Gewinde M10 x 1,5 beträgt die Steigung zum Beispiel 1,5 mm. Das bedeutet: Dreht sich die Schraube einmal komplett um 360 Grad, bewegt sie sich um 1,5 mm weiter. Bei einem Gewinde M10 x 1,0 beträgt dieser Weg nur 1,0 mm. Die Schraube bewegt sich also pro Umdrehung weniger weit, dafür lässt sie sich feiner einstellen.
Bei Zollgewinden wird die Steigung häufig nicht direkt in Millimetern angegeben, sondern über TPI. TPI steht für Threads per Inch, also Gewindegänge pro Zoll. Ein Zoll entspricht 25,4 mm. Je höher der TPI-Wert ist, desto mehr Gewindegänge liegen auf einer Länge von einem Zoll – und desto feiner ist das Gewinde.
Die Steigung eines Zollgewindes kannst Du so berechnen:
Steigung in mm = 25,4 ÷ TPI
Ein Beispiel:
Ein Gewinde mit 20 TPI hat eine Steigung von:
25,4 ÷ 20 = 1,27 mm
Das bedeutet: Die Schraube bewegt sich bei einer vollständigen Umdrehung um 1,27 mm weiter. Bei 10 TPI wäre die Steigung dagegen 2,54 mm. Das Gewinde ist also gröber, weil weniger Gewindegänge auf einen Zoll kommen.
Genau hier liegt der wichtigste Unterschied zwischen Regelgewinde und Feingewinde. Beim Regelgewinde ist die Steigung größer und für jede Nenngröße fest als Standard definiert. Beim Feingewinde ist die Steigung kleiner. Deshalb liegen die Gewindegänge enger beieinander und die Steigung wird in der Bezeichnung zusätzlich angegeben.
Was ist ein Regelgewinde?
Das Regelgewinde ist beim metrischen ISO-System die Standardausführung. Das Gewinde hat einen Flankenwinkel von 60 Grad, und in Europa wird es typischerweise als ISO-Regelgewinde nach DIN 13-1 verwendet. In der Bezeichnung steht meist nur das M mit dem Nenndurchmesser, etwa M10. Die Standardsteigung ist dabei fest zugeordnet. In den üblichen Tabellen hat M10 als Regelgewinde eine Steigung von 1,5 mm.
Das macht Regelgewinde in der Praxis besonders unkompliziert. Wenn auf einer Zeichnung nur M8, M10 oder M12 steht, ist in der Regel das passende metrische Regelgewinde gemeint. Die Steigung muss nicht zusätzlich angegeben werden, weil sie zur jeweiligen Nenngröße gehört.
Was ist ein Feingewinde?
Ein Feingewinde hat bei gleichem Außendurchmesser eine kleinere Steigung als das Regelgewinde. Deshalb liegen die Gewindegänge enger beieinander, und die Steigung wird in der Bezeichnung mit angegeben, zum Beispiel M10 x 1,25 oder M10 x 1,0. Für metrische Feingewinde werden in Europa üblicherweise DIN 13-2 bis DIN 13-11 herangezogen.
Der Nenndurchmesser bleibt dabei gleich. Ein M10-Regelgewinde und ein M10 x 1-Feingewinde haben also beide den Nenndurchmesser M10. Der Unterschied liegt in der Steigung. Genau deshalb reicht die Angabe „M10“ bei Feingewinden nicht aus.

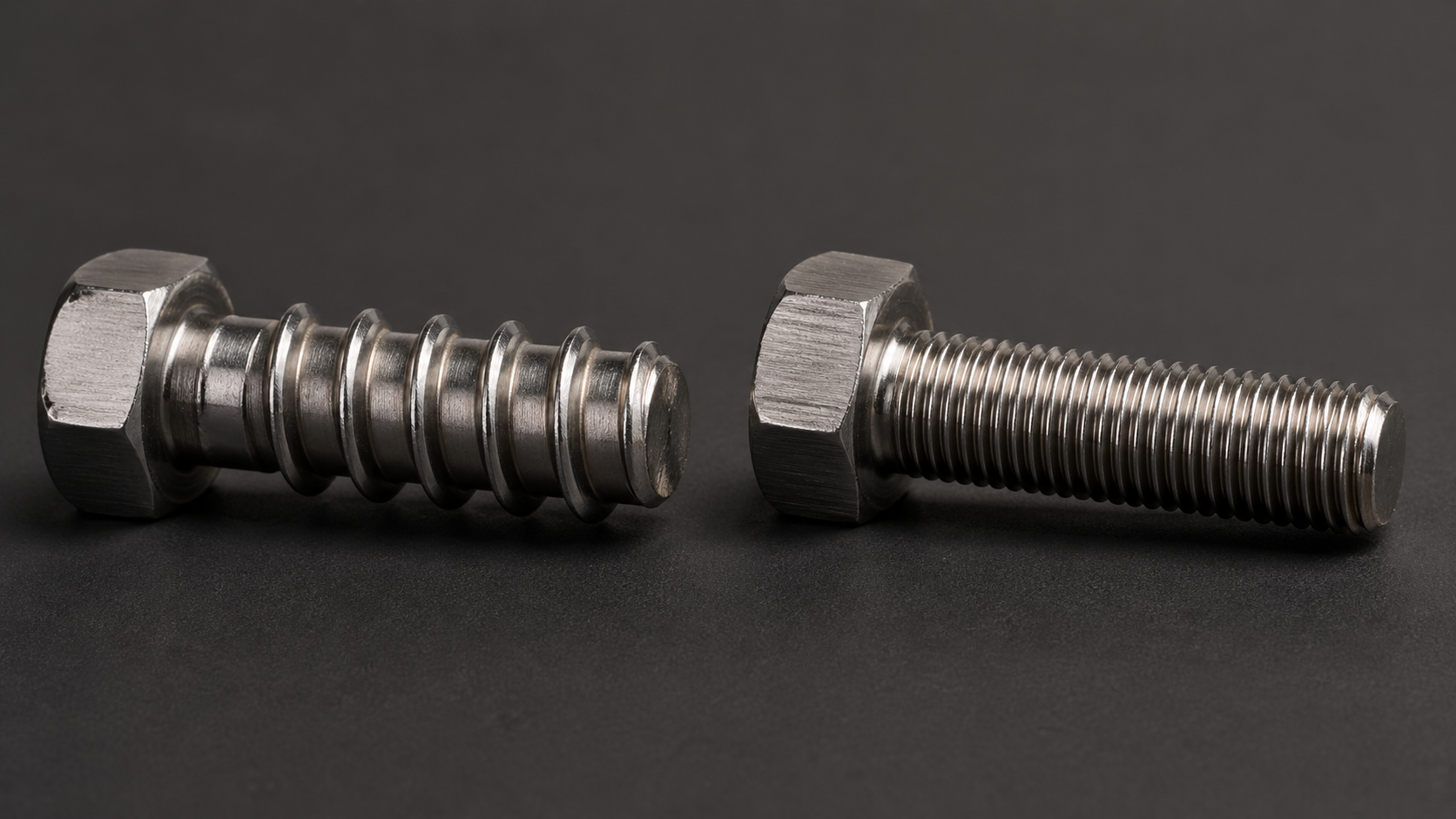

Der technische Unterschied in der Praxis
Weil beim Feingewinde die Steigung kleiner ist, passen auf derselben Länge mehr Gewindegänge. Außendurchmesser und 60-Grad-Flankenwinkel bleiben beim metrischen ISO-Gewinde gleich, aber die Gewindetiefe wird kleiner und der Kerndurchmesser größer. Genau deshalb haben Feingewinde bei gleichem Nenndurchmesser oft einen größeren tragenden Querschnitt und damit bessere Zug- beziehungsweise Schereigenschaften.
Der kleinere Steigungswinkel bringt noch zwei praktische Effekte mit sich: Feingewinde lassen sich feiner justieren und neigen weniger zum selbsttätigen Lösen unter Vibrationen, weil die Selbsthemmung höher ist. Genau deshalb werden sie häufig für Stellschrauben, präzise Einstellungen oder vibrationskritische Anwendungen genannt.
Das Regelgewinde spielt seine Stärken dagegen in der robusten Alltagsanwendung aus. Durch die größere Steigung geht die Montage schneller, das Gewinde ist unempfindlicher gegen Beschädigungen, Verschmutzung und Festfressen, und in weicheren oder spröderen Werkstoffen ist ein gröberes Profil oft die robustere Wahl. Deshalb gilt das Regelgewinde in vielen Anwendungen als Standard, solange kein klarer Grund für Feingewinde vorliegt.
Wann ist ein Feingewinde sinnvoll?
Feingewinde sind besonders sinnvoll, wenn präzise Verstellung gefragt ist, wenn Bauteile dünnwandig sind oder wenn bei gleichem Nenndurchmesser möglichst viel tragender Querschnitt erhalten bleiben soll. Auch in härteren Werkstoffen und bei Anwendungen mit erhöhter Vibrationsneigung werden sie häufig bevorzugt.
Typische Einsatzbereiche sind zum Beispiel:
- Stellschrauben und Einstellverbindungen, wenn kleine Bewegungen präzise dosiert werden sollen
- Dünnwandige Bauteile, wenn wenig Material zur Verfügung steht
- Präzisionsverbindungen, bei denen eine feinere Abstimmung wichtig ist
- Hydraulikkomponenten, wenn kompakte und belastbare Verbindungen gebraucht werden
- Vibrationsbelastete Anwendungen, bei denen sich die Verschraubung nicht leicht lösen soll
Wann ist ein Feingewinde sinnvoll?
Regelgewinde sind meist die bessere Wahl für allgemeine Schraubverbindungen, schnelle Montage, Servicefälle mit Schmutz oder Korrosion sowie für weichere oder sprödere Materialien. In vielen Standardanwendungen ist genau das der Grund, warum auf Zeichnungen, in Stücklisten oder im Einkauf zuerst das Regelgewinde auftaucht.
Typische Einsatzbereiche sind zum Beispiel:
- Allgemeine Maschinenverschraubungen, bei denen keine besondere Feineinstellung nötig ist
- Gehäuse und Abdeckungen, die sicher befestigt werden sollen
- Halterungen und Vorrichtungen, bei denen einfache Montage zählt
- Standardbauteile, bei denen gute Verfügbarkeit wichtig ist
- Reparaturen und Instandhaltung, wenn eine gängige Gewindegröße benötigt wird
Was bedeutet das für den passenden Gewindebohrer?
Für die Praxis heißt das: Nicht jedes metrische Gewinde ist automatisch gleich. Entscheidend ist immer, ob es sich um ein Regelgewinde oder ein Feingewinde handelt, denn davon hängt die richtige Steigung und damit auch der passende Gewindebohrer ab. Genau hier bietet VÖLKEL die passende Lösung. Mit dem entsprechenden Sortiment für metrische Regelgewinde und metrische Feingewinde bekommst Du für beide Gewindearten die richtigen Werkzeuge für eine saubere und normgerechte Bearbeitung.
Gerade im Arbeitsalltag ist das wichtig, weil Verwechslungen zwischen Regelgewinde und Feingewinde schnell zu Maßabweichungen, schlechter Passung oder unbrauchbaren Gewinden führen können. Mit den passenden Gewindebohrern von VÖLKEL für beide Normbereiche lässt sich das zuverlässig vermeiden. So kannst Du je nach Anwendung gezielt das Gewinde schneiden, das konstruktiv gebraucht wird – ob als robuste Standardlösung mit Regelgewinde oder als präzisere Variante mit Feingewinde.
Fazit
Feingewinde und Regelgewinde unterscheiden sich nicht im Grundsystem, sondern vor allem in der Steigung. Feingewinde bieten mehr Präzision, höhere Selbsthemmung und bei gleichem Nenndurchmesser oft mehr tragenden Querschnitt. Regelgewinde punkten mit schnellerer Montage, größerer Robustheit und ihrer Eignung als Standardlösung für viele Alltagsanwendungen.
Wer den richtigen Gewindebohrer auswählt, sollte deshalb nie nur auf den Nenndurchmesser achten, sondern immer auf die vollständige Gewindebezeichnung. Genau dort steht, ob es sich um ein Regelgewinde oder ein Feingewinde handelt – und welche Steigung das Werkzeug wirklich schneiden muss.
