Wahl des richtigen Windeisens
Wie findet man das richtige Windeisen?
Das manuelle Gewindeschneiden mit Handgewindebohrern erfordert ein passendes Windeisen. Doch wie wählt man das richtige aus? In diesem Beitrag erfährst du, worauf es ankommt.
Vierkant-Größe als entscheidender Faktor
Jeder Handgewindebohrer hat einen Vierkant, dessen Größe in unserem Hauptkatalog angegeben ist. Ebenso findet sich dort zu jedem Windeisen die Information, welche Vierkant-Größen es greifen kann. Die Auswahl des passenden Windeisens erfolgt also durch den Abgleich dieser Angaben.
Die optimale Passform
Verstellbare Windeisen decken einen breiten Vierkantbereich ab. Es ist möglich, einen kleinen Gewindebohrer in einem großen Windeisen einzuspannen, aber das ist nicht ideal. Kleine Gewindebohrer lassen sich mit großen Windeisen nur schwer präzise führen. Optimal ist es, wenn sich die Vierkant-Größe des Gewindebohrers ungefähr in der Mitte des Spannbereichs des Windeisens befindet. So wird ein gutes Größenverhältnis zwischen Werkzeug und Gewindebohrer gewährleistet.

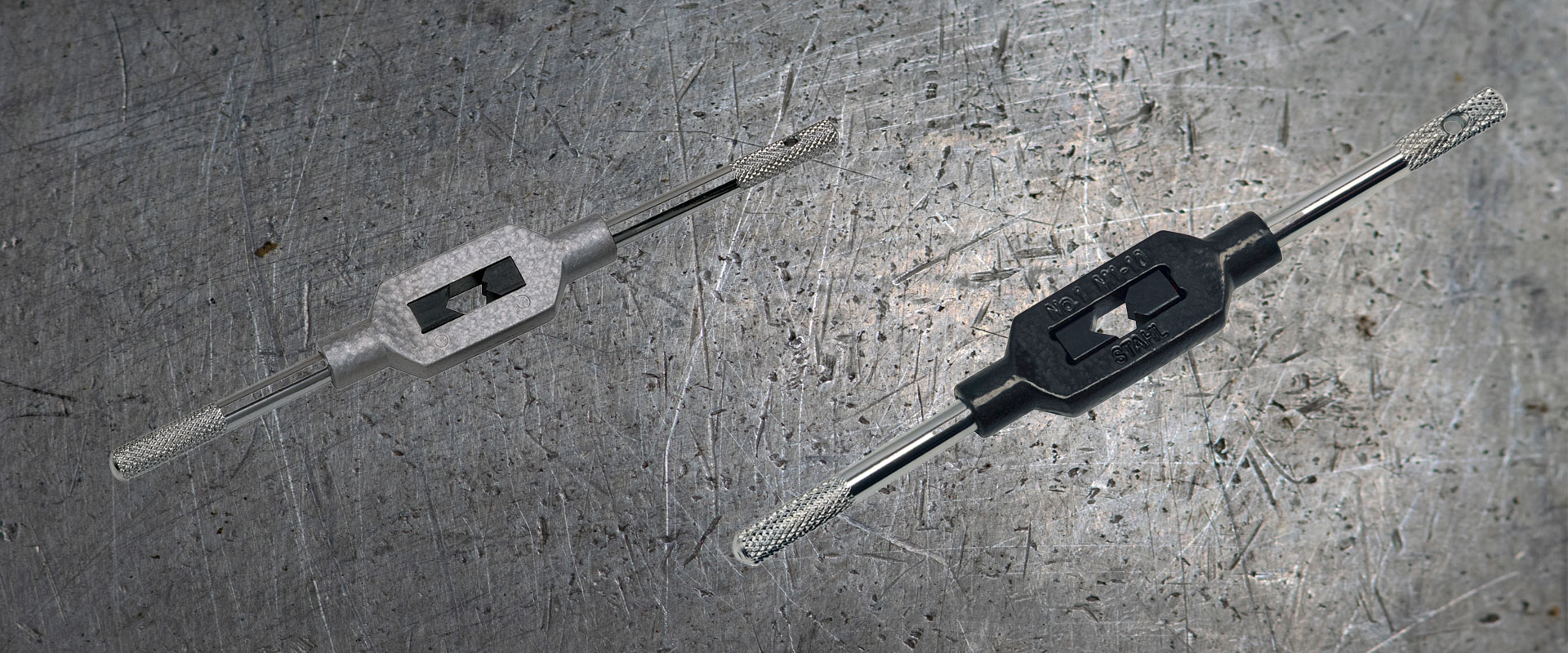

Materialwahl: Zinkdruckguss oder Stahl?
Unsere verstellbaren Windeisen sind in zwei Materialien erhältlich:
- Zinkdruckguss: Für den allgemeinen Gebrauch, ideal für Standardanwendungen.
- Stahl: Besonders robust und geeignet für den Einsatz unter extremen Bedingungen, wenn höhere Belastbarkeit gefordert ist.
Mit der richtigen Wahl des Windeisens erleichterst du dir das manuelle Gewindeschneiden und erhöhst die Präzision deiner Arbeit.
Windeisen-Größen nach DIN 1814 auf einen Blick
Die Größe eines verstellbaren Windeisens wird nach dem Vierkant des Gewindebohrers gewählt. Diese Tabelle zeigt, welchen Vierkantbereich und welche Länge jede Größe hat. Für M 3 bis M 12 reicht in der Regel No. 1½ oder No. 2.
| Größe | Vierkant | Länge |
|---|---|---|
| No. 0 | 2,0 – 5,0 mm | 130 mm |
| No. 1 | 2,0 – 6,3 mm | 176 mm |
| No. 1½ | 2,1 – 8,0 mm | 176 mm |
| No. 2 | 3,0 – 9,0 mm | 280 mm |
| No. 3 | 4,9 – 12 mm | 380 mm |
| No. 4 | 5,5 – 16 mm | 500 mm |
| No. 5 | 7 – 20 mm | 700 mm |
| No. 6 | 11 – 24 mm | 1.000 mm |
| No. 7 | 16 – 32 mm | 1.250 mm |
| No. 8 | 16 – 40 mm | 1.250 mm |
| No. 9 | 22 – 50 mm | 1.300 mm |
Die Stahl-Ausführung gibt es in allen Größen von No. 0 bis No. 9, die Zinkdruckguss-Ausführung bis No. 5. Alle Windeisen, Schneideisenhalter und Verlängerungen findest du bei den Haltewerkzeugen.
