Länge von Gewindeeinsätzen: Was "1.5 D" bedeutet – ganz einfach erklärt!
In der Metallbearbeitung gehören Gewindewerkzeuge zu den wichtigsten Präzisionswerkzeugen. Darunter fallen auch die Werkzeuge zur Gewindereparatur. Besonders bei Gewindereparaturen stellt sich Anwendern immer wieder die Frage: Was bedeuten eigentlich die Längenangaben wie „1.5xD" bei Gewindeeinsätzen? Diese scheinbar einfache Bezeichnung birgt wichtige technische Details, die für einen erfolgreichen Einsatz entscheidend sind.
VÖLKEL Threading Solutions bietet mit V-COIL, Gewindeeinsätze in verschiedenen standardisierten Längen an. Die korrekte Auswahl der Einsatzlänge ist nicht nur für die Funktionalität, sondern auch für die Langlebigkeit der Gewindereparatur von zentraler Bedeutung. In diesem Beitrag erklären wir euch die Bedeutung der Längenangaben und worauf ihr bei der Auswahl achten solltet.
Die Bedeutung von „1.5xD" bei Gewindeeinsätzen verstehen

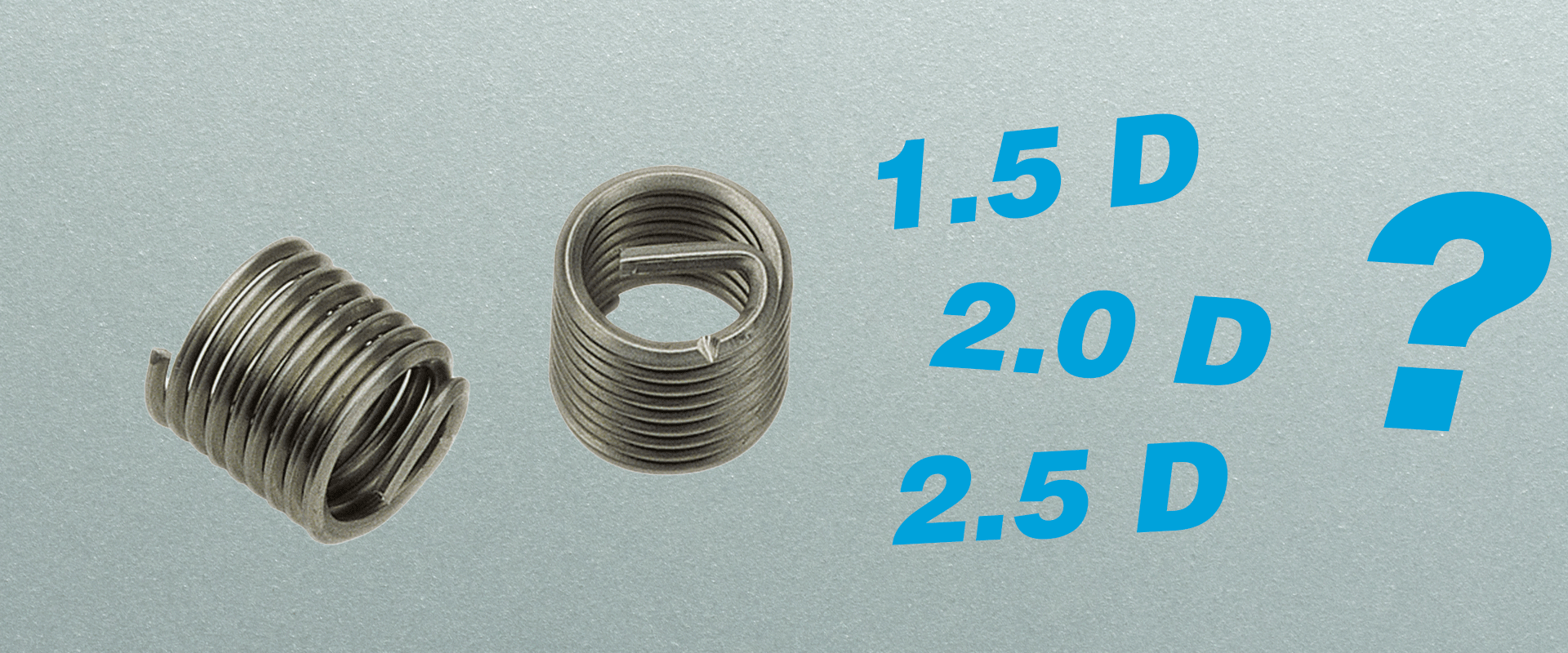

Die Angabe „1.5xD" beschreibt das Verhältnis zwischen der Länge des Gewindeeinsatzes und seinem Nenndurchmesser im eingebauten Zustand. Dabei steht „D" für den Nenndurchmesser des Gewindes und der Faktor „1.5" gibt das Längenverhältnis an.
Ein praktisches Beispiel verdeutlicht dies: Bei einem M10-Gewindeeinsatz mit der Bezeichnung 1.5xD beträgt die tatsächliche Gewindelänge im eingebauten Zustand 15 mm (10 mm × 1,5 = 15 mm). Wir bieten bei V-COIL Gewindeeinsätzen verschiedene Längenverhältnisse an – von 1.0 D bis 3.0 D sind diese bei uns erhältlich.
Wichtige technische Aspekte bei der Längenmessung
Bei der Arbeit mit Gewindeeinsätzen von V-COIL müssen zwei wesentliche technische Aspekte beachtet werden, die sich auf die tatsächliche Länge auswirken:
Längenveränderung durch den Einbau: Die angegebene Länge der Gewindeeinsätze gilt ausschließlich im eingebauten Zustand. Vor der Installation liegen die Wicklungen der Gewindewerkzeuge häufig eng aneinander. Beim Einschrauben in das Aufnahmegewinde bilden sich jedoch kleine Lücken zwischen den einzelnen Windungen. Dieser Effekt führt dazu, dass sich die Gewindeeinsätze leicht dehnen und nach der Installation länger sind als vor dem Einbau. Die V-COIL Gewindeeinsätze sind so konstruiert, dass sie nach dem Einbau exakt die angegebene Länge erreichen.
Berücksichtigung von Einlauf- und Auslauffasen: Ein weiterer wichtiger Aspekt sind die vorhandenen Einlauf- und Auslauffasen an Gewinden. Diese technischen Fasen dürfen keinesfalls von den Gewindeeinsätzen überragt werden. Aus diesem Grund sind die V-COIL Gewindeeinsätze minimal kürzer als die theoretisch berechnete Länge gefertigt.
Fazit: Die richtige Länge macht den Unterschied
Die korrekte Interpretation der Längenangaben wie „1.5xD" ist essenziell für den erfolgreichen Einsatz von Gewindeeinsätzen bei der Gewindereparatur.
Die wichtigsten Erkenntnisse zusammengefasst: Die Längenangabe bezieht sich auf den eingebauten Zustand, Gewindeeinsätze dehnen sich beim Einbau leicht, und die Berücksichtigung von Gewindefasen ist entscheidend für eine professionelle Installation.
Für optimale Ergebnisse bei eurer Gewindereparatur empfehlen wir, sowohl die mechanischen Anforderungen als auch die konstruktiven Gegebenheiten zu berücksichtigen. VÖLKEL Threading Solutions unterstützt euch dabei mit präzisen Produktspezifikationen und umfassendem technischen Support.
Entdeckt unser vollständiges Sortiment an Gewindewerkzeugen und profitiert von der Erfahrung eines der führenden Hersteller in der Branche. Kontaktiert uns für eine individuelle Beratung zu euren spezifischen Anforderungen bei eurer Anwendung.
